384
ÅNGTEKNIKEN.
fylles med bomull i och för gasens torkning. Kärlet M är före mätningen fyllt med vatten.
Gas suges in i M genom att nivåkärlet N sänkes. Därefter stänges kranen d i sådan
ställning att den vid nivåkärlets höjande utsläpper gasen i fria luften. Genom upprepad
sådan spolning blir ledningen luftfri och själva mätningen kan påbörjas. Detta sker så
att gasen tvingas in i de olika reagenskärlen A, B och G genom nivåkärlets höjande.
Kärlet A innehåller vanligen kalilut, som upptager CO2. Genom upprepade höjningar
och sänkningar av N genomspolas kaliluten av gasen och gasvolymen minskas med
volymmängden CO2. Denna volymmängd avläses då å mätkärlet M, om man iakttager
att nivåkärlet hålles i samma höjd som vattenytan i M, så att atmosfärtryck erhålles.
Volymprocenten 02 erhålles genom att genomspola reagenskärlet B, som är fyllt med
pyrogallussyra, och volymprocenten CO genom att genomspola C, som är fyllt med
kopparklorurlösning.
Olika konstruktörer hava under senare år konstruerat automatiskt arbetande
analysapparater. Bland de mest kända konstruktionerna på detta område må nämnas den
svenska Monoapparaten, konstruerad av bergsingenjör Olof Rodhe (född 1879). Denna

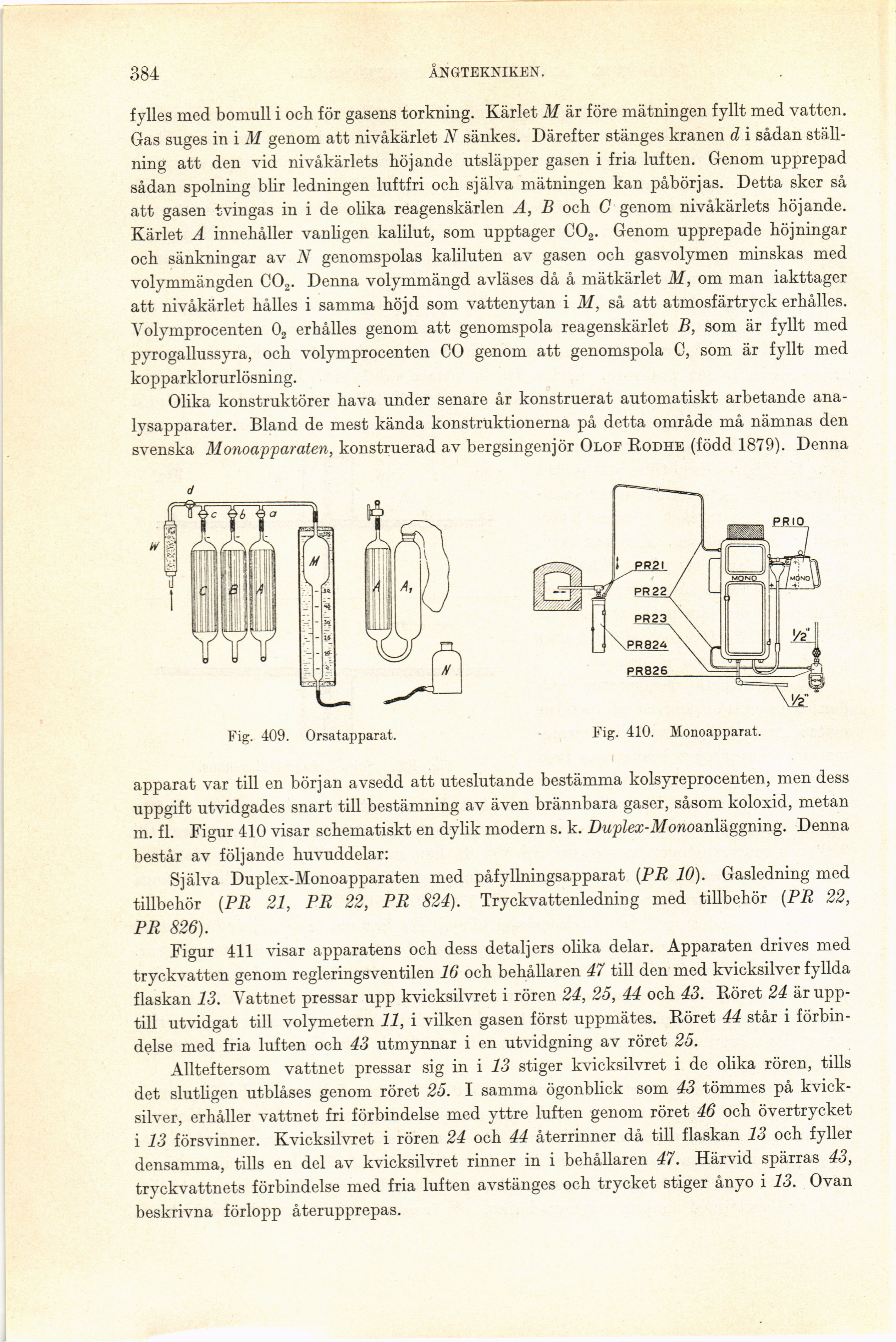

Fig. 409. Orsatapparat.
Fig. 410. Monoapparat.
apparat var till en början avsedd att uteslutande bestämma kolsyreprocenten, men dess
uppgift utvidgades snart till bestämning av även brännbara gaser, såsom koloxid, metan
m. fl. Figur 410 visar schematiskt en dylik modern s. k. Duplex-Monoanläggning. Denna
består av följande huvuddelar:
Själva Duplex-Monoapparaten med påfyllningsapparat (PR 10). Gasledning med
tillbehör (PR 21, PR 22, PR 824). Tryckvattenledning med tillbehör (PR 22,
PR 826).
Figur 411 visar apparatens och dess detaljers olika delar. Apparaten drives med
tryckvatten genom regleringsventilen 16 och behållaren 47 till den med kvicksilver fyllda
flaskan 13. Vattnet pressar upp kvicksilvret i rören 24, 25, 44 och 43. Röret 24 är
upptill utvidgat till volymetern 11, i vilken gasen först uppmätes. Röret 44 står i
förbindelse med fria luften och 43 utmynnar i en utvidgning av röret 25.
Allteftersom vattnet pressar sig in i 13 stiger kvicksilvret i de olika rören, tills
det slutligen utblåses genom röret 25. I samma ögonblick som 43 tömmes på
kvicksilver, erhåller vattnet fri förbindelse med yttre luften genom röret 46 och övertrycket
i 13 försvinner. Kvicksilvret i rören 24 och 44 återrinner då till flaskan 13 och fyller
densamma, tills en del av kvicksilvret rinner in i behållaren 47. Härvid spärras 43,
tryckvattnets förbindelse med fria luften avstänges och trycket stiger ånyo i 13. Ovan
beskrivna förlopp återupprepas.
