ÅNGTEKNIKEN.
Aktiousåugturbinernas detaljer. Såsom framgår av det föregående konstrueras
numera de olika firmornas multipelturbiner av aktionstyp i stort sett efter snarlika
linjer. De mer eller mindre avvikande typer, vilka tidigare skapade en viss förvirring
på området, hava nästan fullständigt försvunnit. Skiljaktigheterna mellan de olika
firmornas tillverkningar gälla numera knappast annat än detaljer. Vida viktigare än
dessa skiljaktigheter framstå de olika firmornas erfarenhet på området och deras
konstruktörers större eller mindre konstruktions- och beräkningsskicklighet. Ovannämnda
erfarenhet gäller i alldeles särskilt hög grad de ångförande delarnas formgivning och
dimensionering och baseras i huvudsak på ofta dyrbara och tidsödande experimentserier,
vilka i allmänhet ej publiceras, utan bevaras i resp, firmors arkiv såsom deras
dyrbara egendom.
På grund av aktionsturbinens relativa enhetlighet kan man diskutera de olika
firmornas konstruktioner i ett
sammanhang. Vi skola här nedan beskriva några
få av de viktigaste turbindetaljerna.
De ångförande delarna.
Ångan expanderar antingen i löstagbara
munstycken eller mellan i turbinhuset eller
i mellanväggarna fastsittande ledskenor.
Såväl munstyckena som de av ledskenorna
bildade kanalerna kunna vara
expanderande eller icke-expanderande, beroende på
om sektionsarean vidgas efter den s. k.
minsta sektionsarean eller ej. Figur 614
visar i princip dessa olika typer. Sålunda
är a ett munstycke med icke-expanderande
kanal, 6 ett dylikt med expanderande
kanal samt c och d motsvarande
ledskene-kanaler av icke-expanderande och
expanderande typ.
Förr användes, särskilt av Curtis,
munstycken i stor utsträckning. Numera hava
dessa vid alla medelstora och stora turbin-
typer nästan helt försvunnit och ersatts av ledskenekanaler, vilka lättare kunna
sammanföras till grupper. Den »expanderande» ledskenekanalen användes endast vid
mycket stora tryckfall. Teoretiskt bör visserligen en ledskenekanal expandera bakom
»minsta sektionen», så snart trycket sjunker under c:a hälften av trycket framför
ledskenekanalen. Emellertid inträffar det egendomliga att ångan utan större förlust
kan expandera betydligt djupare i en icke-expanderande kanal, om nämligen denna
anbringas i lutning mot turbinhjulplanet. Ångan expanderar nämligen då vidare i den
triangeldel, som kanalen bildar vid mynningen. (Se figur 614 c.)
I följd av ovannämnda faktum visar sig den icke-expanderande kanalen hava
ett långt större användningsområde än man förr ansåg möjligt. De expanderande
ledskenekanalerna hava ock nästan fullständigt försvunnit, utom vid den första
expansionen, som vanligen drives mycket långt för att nedbringa trycket i turbinhuset
till ett minimum.
Ledskenekanalerna sammanföras alltid till grupper vid turbinhjul med partiellt

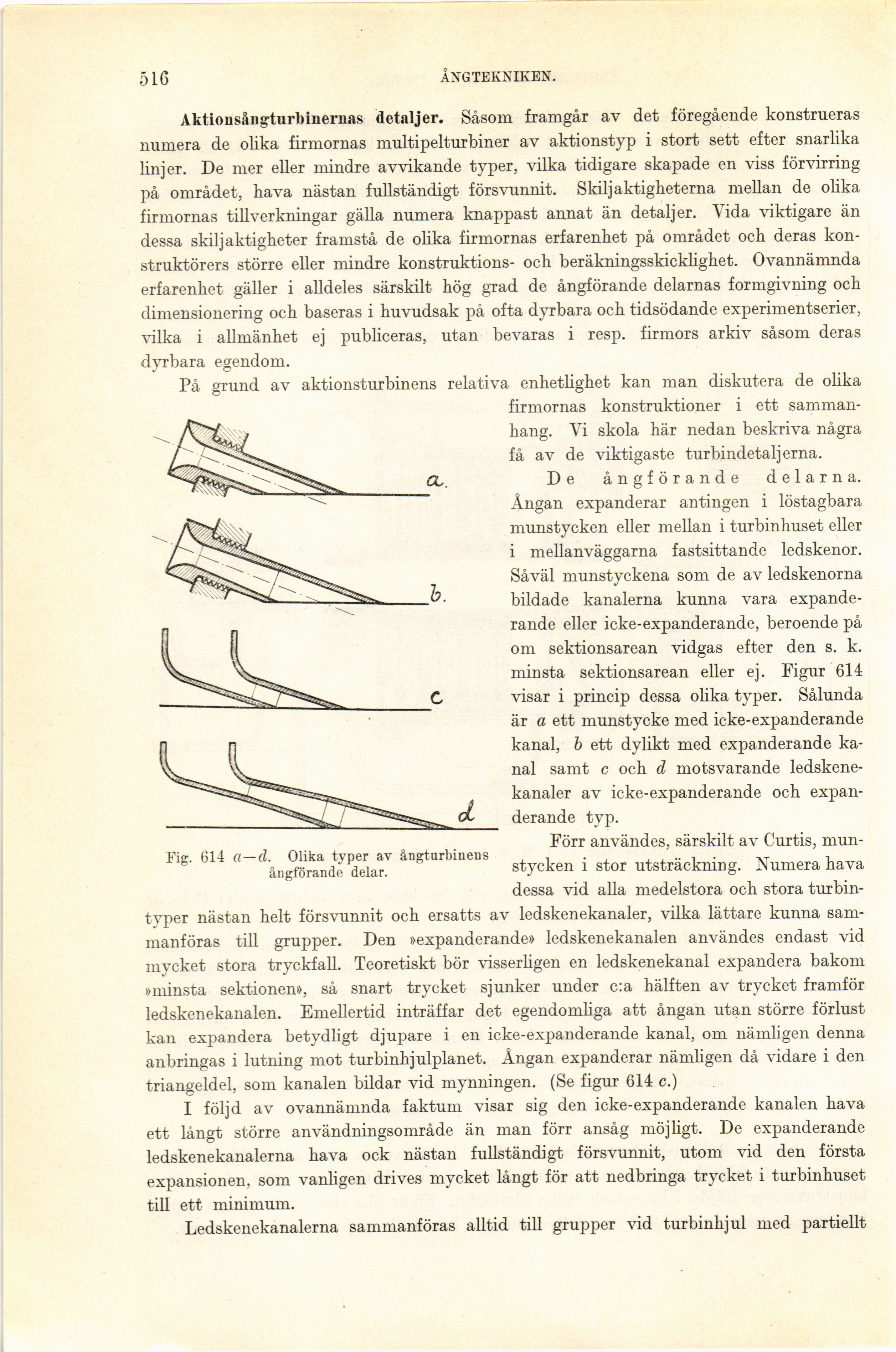

Fig. 614 a—cl. Olika typer av ångturbinens
ångförande delar.
