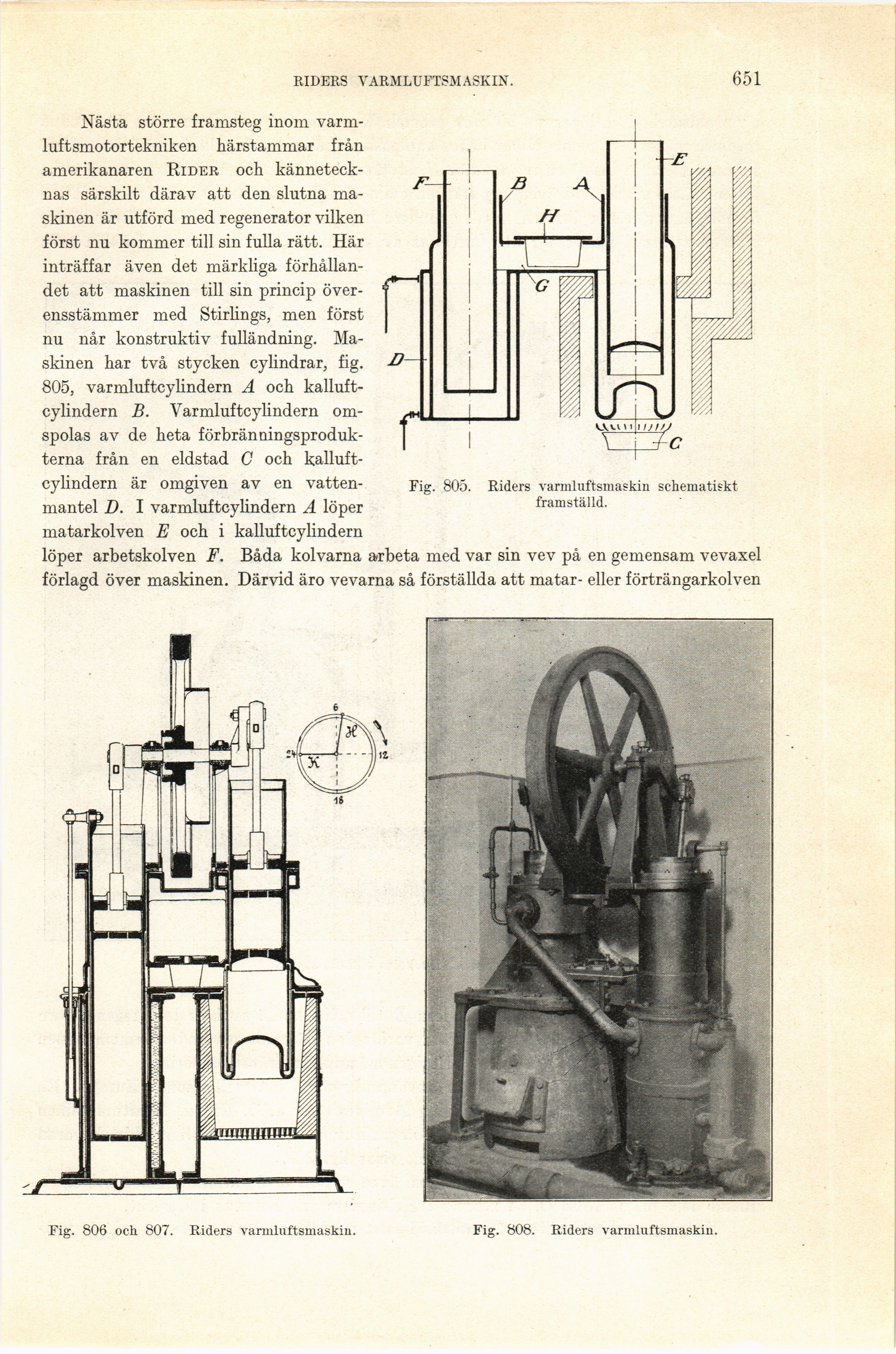

RIDERS VARMLUFTSMASKIN.
651
Fig. 805. Riders varmluftsmaskin schematiskt
framställd.
Nästa större framsteg inom
varm-luftsmotortekniken härstammar från
amerikanaren Rider och
kännetecknas särskilt därav att den slutna
maskinen är utförd med regenerator vilken
först nu kommer till sin fulla rätt. Här
inträffar även det märkliga
förhållandet att maskinen till sin princip
överensstämmer med Stirlings, men först
nu når konstruktiv fulländning.
Maskinen har två stycken cylindrar, fig.
805, varmluftcylindern A och
kalluft-cylindern B. Varmluftcylindern
omspolas av de heta
förbränningsprodukterna från en eldstad C och
kalluft-cylindern är omgiven av en
vattenmantel D. I varmluftcylindern A löper
matarkolven E och i kalluftcylindern
löper arbetskolven F. Båda kolvarna arbeta med var sin vev på en gemensam vevaxel
förlagd över maskinen. Därvid äro vevarna så förställda att matar- eller förträngarkolven
Fig. 806 och 807. Riders varmluftsmaskin.
Fig. 808. Riders varmluftsmaskin.
