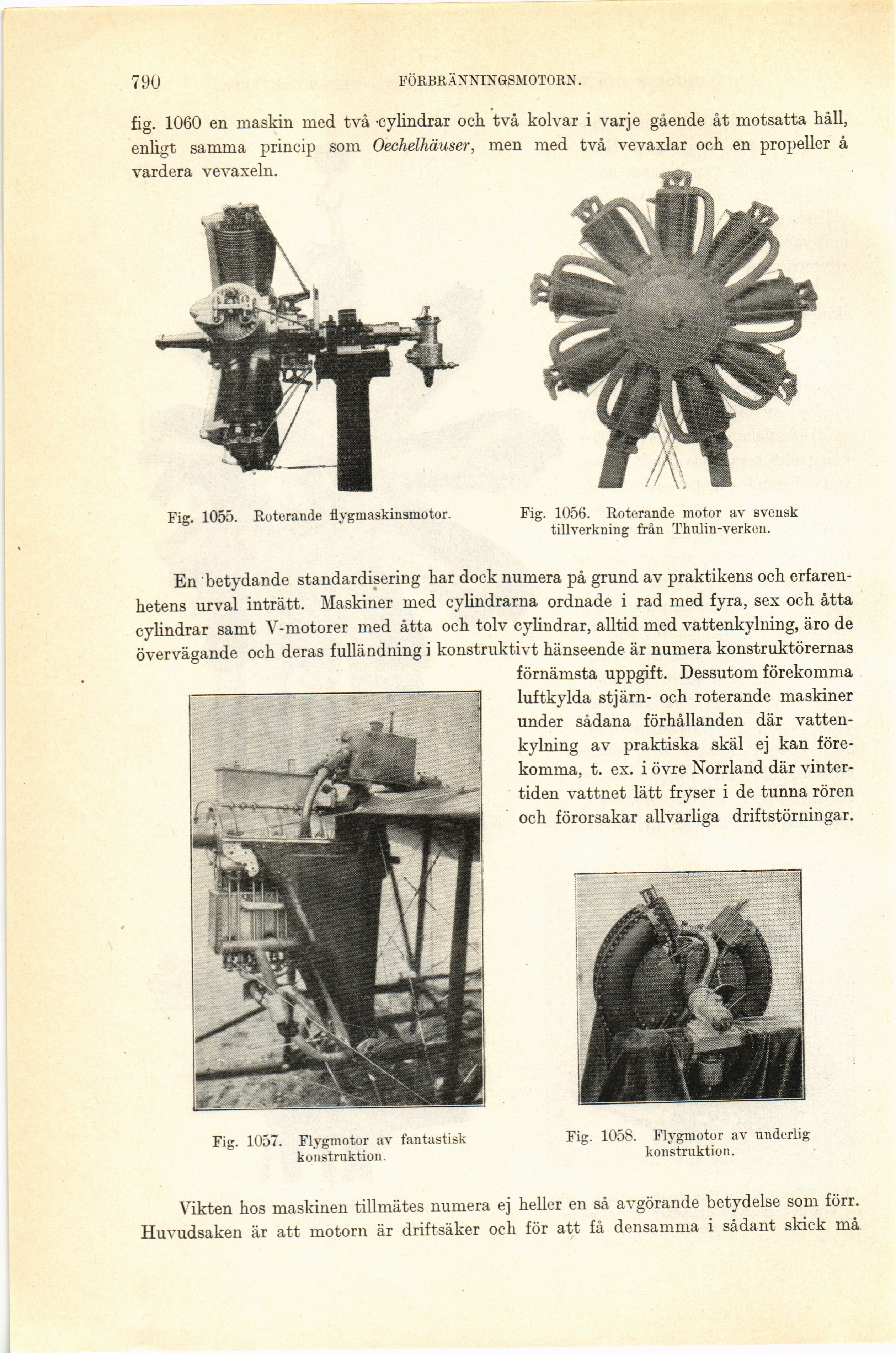

790
FÖRBRÄNNINGSMOTORN.
fig. 1060 en maskin med två ’Cylindrar ocli två kolvar i varje gående åt motsatta håll,
enligt samma princip som Oechelhäuser, men med två vevaxlar och en propeller å
Fig. 1056. Roterande motor av svensk
tillverkning från Thnlin-verken.
Fig. 1055. Roterande flygmaskinsmotor.
En betydande standardisering har dock numera på grund av praktikens och
erfarenhetens urval inträtt. Maskiner med cylindrarna ordnade i rad med fyra, sex och åtta
cylindrar samt V-motorer med åtta och tolv cylindrar, alltid med vattenkylning, äro de
övervägande och deras fulländning i konstruktivt hänseende är numera konstruktörernas
förnämsta uppgift. Dessutom förekomma
luftkylda stjärn- och roterande maskiner
under sådana förhållanden där
vattenkylning av praktiska skäl ej kan
förekomma, t. ex. i övre Norrland där
vintertiden vattnet lätt fryser i de tunna rören
och förorsakar allvarliga driftstörningar.
Fig. 1057. Flygmotor av fantastisk
konstruktion.
Fig. 1058. Flygmotor av underli;
konstruktion.
Vikten hos maskinen tillmätes numera ej heller en så avgörande betydelse som förr.
Huvudsaken är att motorn är driftsäker och för att få densamma i sådant skick må
