FÖRBRÄNNINGSTURBINEN. FÖRSÖK AV SOCIÉTÉ DES TURBOMOTEURS.
893

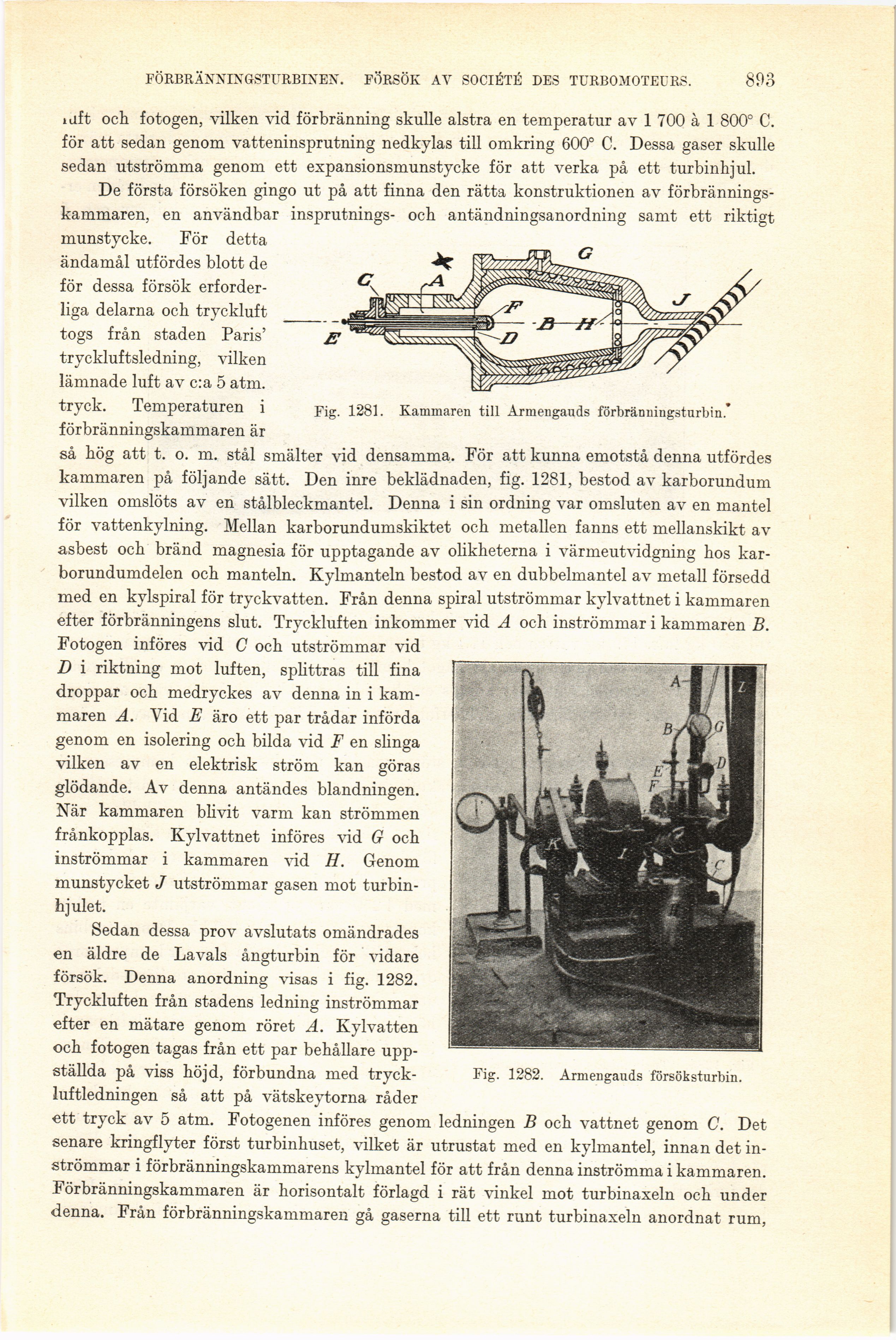

Fig. 1281. Kammaren till Armengauds förbränningsturbin.
Fig. 1282. Armengauds försöksturbin.
idft och fotogen, vilken vid förbränning skulle alstra en temperatur av 1 700 å 1 800° C.
för att sedan genom vatteninsprutning nedkylas till omkring 600° C. Dessa gaser skulle
sedan utströmma genom ett expansionsmunstycke för att verka på ett turbinhjul.
De första försöken gingo ut på att finna den rätta konstruktionen av
förbrännings-kammaren, en användbar insprutnings- och antändningsanordning samt ett riktigt
munstycke. För detta
ändamål utfördes blott de
för dessa försök
erforderliga delarna och tryckluft
togs från staden Paris’
tryckluftsledning, vilken
lämnade luft av c: a 5 atm.
tryck. Temperaturen i
förbränningskammaren är
så hög att t. o. m. stål smälter vid densamma. För att kunna emotstå denna utfördes
kammaren på följande sätt. Den inre beklädnaden, fig. 1281, bestod av karborundum
vilken omslöts av en stålbleckmantel. Denna i sin ordning var omsluten av en mantel
för vattenkylning. Mellan karborundumskiktet och metallen fanns ett mellanskikt av
asbest och bränd magnesia för upptagande av olikheterna i värmeutvidgning hos
kar-borundumdelen och manteln. Kylmanteln bestod av en dubbelmantel av metall försedd
med en kylspiral för tryckvatten. Från denna spiral utströmmar kylvattnet i kammaren
efter förbränningens slut. Tryckluften inkommer vid A och inströmmar i kammaren B.
Fotogen införes vid C och utströmmar vid
D i riktning mot luften, splittras till fina
droppar och medryckes av denna in i
kammaren A. Vid E äro ett par trådar införda
genom en isolering och bilda vid F en slinga
vilken av en elektrisk ström kan göras
glödande. Av denna antändes blandningen.
När kammaren blivit varm kan strömmen
frånkopplas. Kylvattnet införes vid G och
inströmmar i kammaren vid H. Genom
munstycket J utströmmar gasen mot
turbin-hjulet.
Sedan dessa prov avslutats omändrades
en äldre de Lavals ångturbin för vidare
försök. Denna anordning visas i fig. 1282.
Tryckluften från stadens ledning inströmmar
efter en mätare genom röret A. Kylvatten
och fotogen tagas från ett par behållare
uppställda på viss höjd, förbundna med
tryck-luftledningen så att på vätskeytorna råder
ett tryck av 5 atm. Fotogenen införes genom ledningen B och vattnet genom C. Det
senare kringflyter först turbinhuset, vilket är utrustat med en kylmantel, innan det
inströmmar i förbränningskammarens kylmantel för att från denna inströmma i kammaren.
Förbränningskammaren är horisontalt förlagd i rät vinkel mot turbinaxeln och under
denna. Från förbränningskammaren gå gaserna till ett runt turbinaxeln anordnat rum,
