sätt meddela hvarandra sina rörelser, att de särskilda
punkterna af deras längd vid hvarje sådan rörelse
tillryggalägga afstånd, som stå i alldeles samma
förhållande till hvarandra. Allt efter som man nu på
apparaten anbringar ett ritstift, skall detta på ett
inunder liggande pappersblad återgifva konturerna af
en teckning, som man med ett annat, vid en annan punkt
fäst stift uppdrager, och återgifva dem i en skala,
som beror af de båda stiftens ställning till hvarandra.
Apparaten, som grundar sig på den geometriska satsen om
trianglarnas likhet, är i sin vanliga form tillräckligt
bekant. I sin högre utbildning, der han ej är af trä,
utan af metall och utarbetad med den största omsorg, är
han ett särdeles fint instrument, som nästan i det oändliga
kan förminska sina teckningar, men likväl alltid med den
största fullständighet återgifver dem till alla deras delar.
Det är egentligen först i denna form, han får namn af
pantograf, ett grekiskt ord, härledt af
nav, allt, och yyäyétj, skrifva. För att
bevisa, att namnet ej säger för mycket, behöfva vi endast
erinra om den petersska pantografen, som på 1851 års
verldsutställning i London väckte ett så stort uppseende
och med hvars tillhjelp man skulle kunna skrifva hela bibeln
på en papperslapp af en qvadrattums yta.
Konstnärerna, i synnerhet litograferna, begagna stundom
pantografen till att öfverflytta konturteckningen på stenen.
Men då denna teckning måste vara omvänd, måste man äfven vända
om stenen och låta pantografens ritstift verka uppåt, hvarigenom
bilden sjelf blir omvänd. Detta sätt att använda pantografen
var dock behäftadt med den olägenheten, att man ej kunde med
ögonen följa stiftets arbete. Genom nyare konstruktioner, af

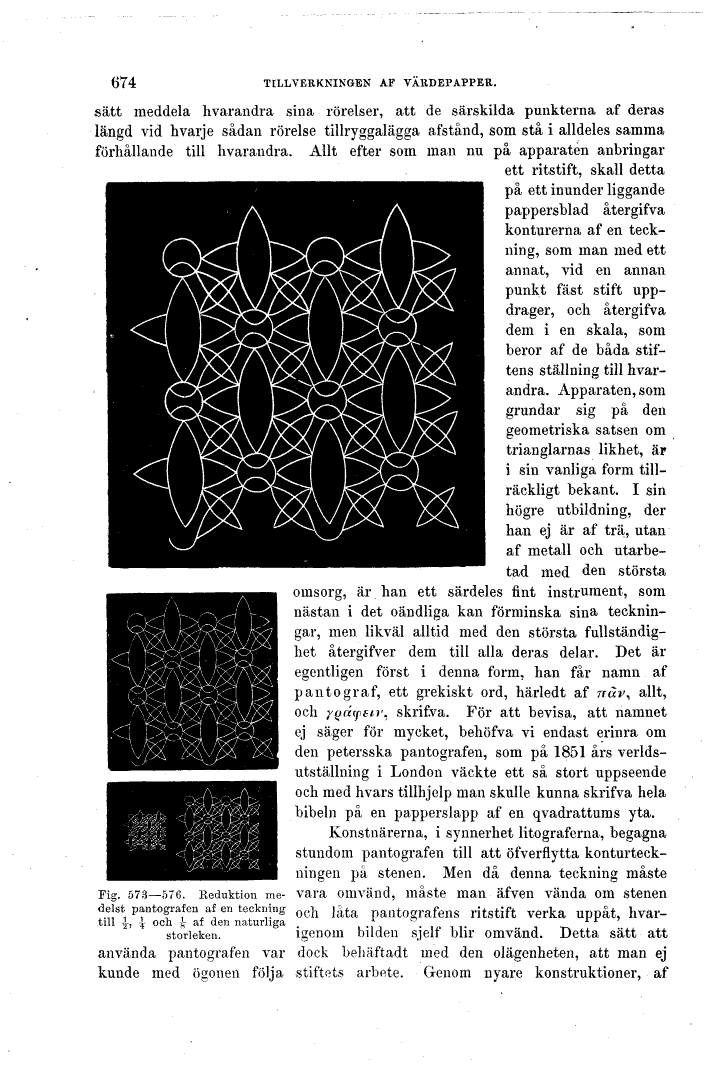

Fig 573-576. Reduktionen medelst pantografen af en teckning
till 1/2, 1/4 och 1/8 av den naturliga storleken.
