25,000 FOTOGRAFIER I SEKUNDEN

367

bana går på lika avstånd mellan spegeln
och linsen. Kronofotografiapparaten
består av en hermetiskt sluten trälåda, som
i sin främre del uppbär objektivet (fig.
7). I lådans inre finnes en lätt
cylinder av duraluminium, som vrides av en
motor 12.000 varv i minuten (fig. 8).
En kinematografisk film rullar upp sig
på cylindern, som är monterad på en
vågrät axel, och undan för undan
inställer alla punkter på sin periferi mot
objektivets fokus. Filmens hastighet

terna skola vi se till hur man förbinder
dem med varandra så att den känsliga
filmen kan inregistrera 5.000 a 25.000
bilder i sekunden under den mycket
korta tid projektilerna använda för att
genomlöpa det fotografiska fältet.

Vare sig det gäller en 37 millimeters
kanon (fig. 9 o. 10), ett gevär eller en
revolver, så skilja sig anordningarne i
princip ej särdeles mycket från
varandra. Med den förstnämnda
experimenterade dock Mr. Bull i en barack,

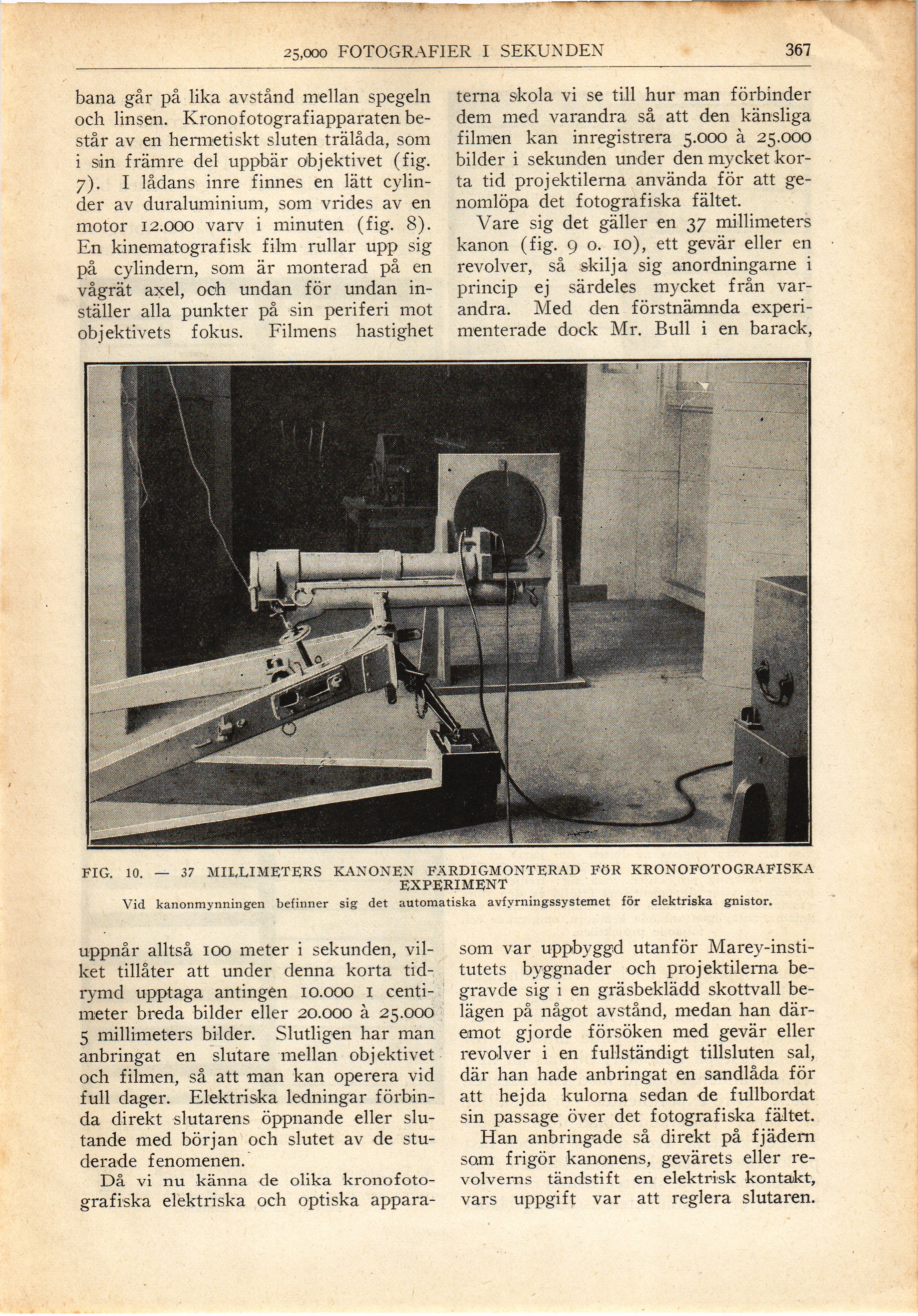

FIG. 10. - 37 MIIJJMETERS KANONEN FÄRDIGMONTERAD FÖR KRONOFOTOGRAFISKA

EXPERIMENT
Vid kanonmynningen befinner sig det automatiska avfyrningssystemet för elektriska gnistor.

uppnår alltså 100 meter i sekunden,
vilket tillåter att under denna korta
tidrymd upptaga antingen 10.000 1
centimeter breda bilder eller 20.000 a 25.000
5 millimeters bilder. Slutligen har man
anbringat en slutare mellan objektivet
och filmen, så att man kan operera vid
full dager. Elektriska ledningar
förbinda direkt slutarens öppnande eller
slutande med början och slutet av de
studerade fenomenen.

Då vi nu känna de olika
kronofotografiska elektriska och optiska appara-

som var uppbyggd utanför
Marey-insti-tutets byggnader och projektilerna
begravde sig i en gräsbeklädd skottvall
belägen på något avstånd, medan han
däremot gjorde försöken med gevär eller
revolver i en fullständigt tillsluten sal,
där han hade anbringat en sandlåda för
att hejda kulorna sedan de fullbordat
sin passage över det fotografiska fältet.
Han anbringade så direkt på fjädern
som frigör kanonens, gevärets eller
revolverns tändstift en elektrisk kontakt,’
vars uppgif): var att reglera slutaren.
