368

VETENSKAPEN OCH LIVET

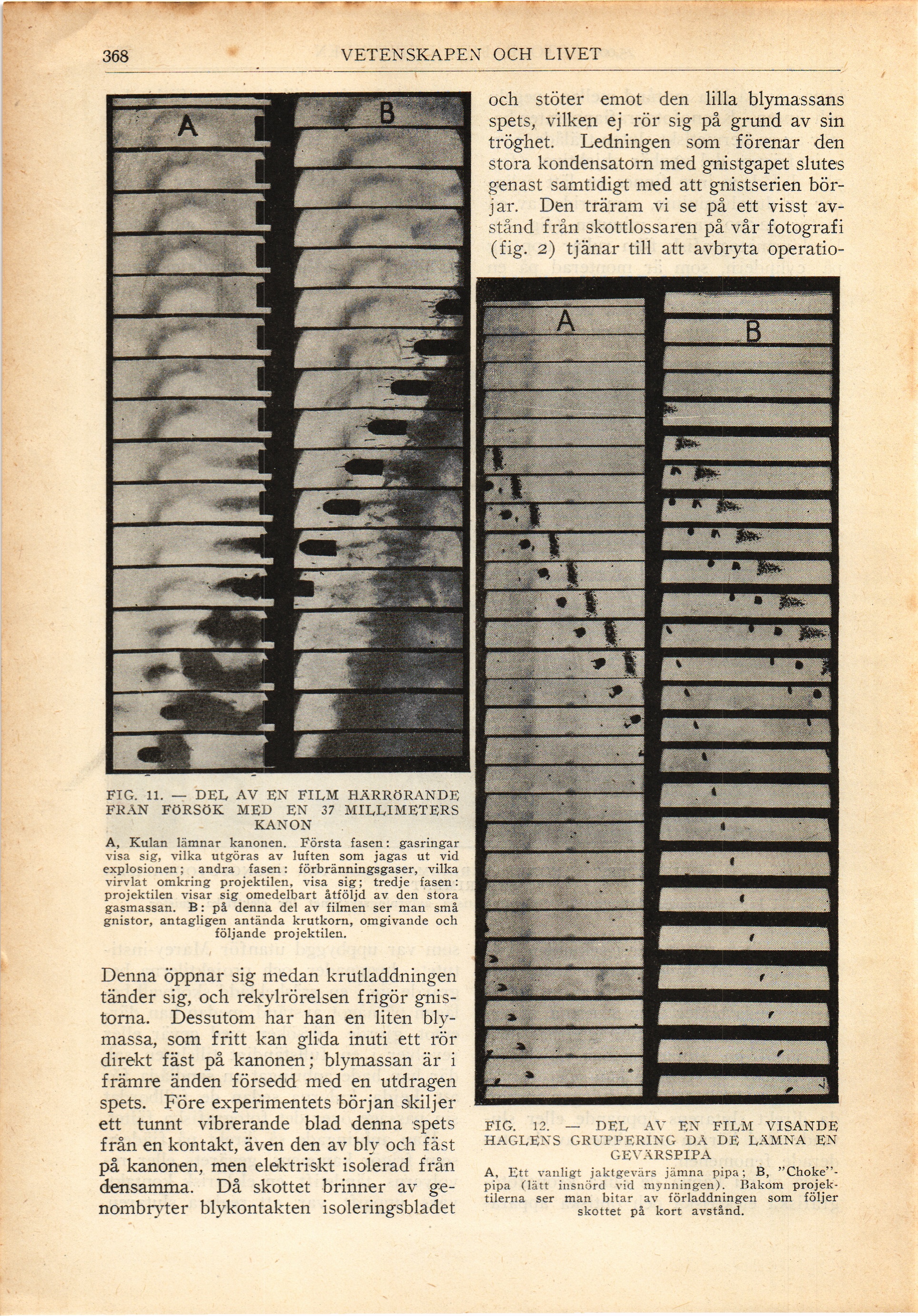

fig. 11. - del av en film härrörande
frän försök med en 37 millimeters

KANON

A, Kulan lämnar kanonen. Första fasen: gasringar
visa sig, vilka utgöras av luften som jagas ut vid
explosionen; andra fasen: förbränningsgaser, vilka
virvlat omkring projektilen, visa sig; tredje fasen:
projektilen visar sig omedelbart åtföljd av den stora
gasmassan. B: på denna del av filmen ser man små
gnistor, antagligen antända krutkorn, omgivande och
följande projektilen.

Denna öppnar sig medan krutladdningen
tänder sig, och rekylrörelsen frigör
gnistorna. Dessutom har han en liten
blymassa, som fritt kan glida inuti ett rör
direkt fäst på kanonen; blymassan är i
främre änden försedd med en utdragen
spets. Före experimentets början skiljer
ett tunnt vibrerande blad denna spets
från en kontakt, även den av bly och fäst
på kanonen, men elektriskt isolerad från
densamma. Då skottet brinner av
genombryter blykontakten isoleringsbladet

och stöter emot den lilla blymassans
spets, vilken ej rör sig på grund av sin
tröghet. Ledningen som förenar den
stora kondensatorn med gnistgapet slutes
genast samtidigt med att gnistserien
börjar. Den träram vi se på ett visst
avstånd från skottlossaren på vår fotografi
(fig. 2) tjänar till att avbryta operatio-

FIG. 12. - DEL AV EN FILM VISANDE

HAGLENS GRUPPERING DÅ DE LÄMNA EN

GEVÄRSPIPA

A, Ett vanligt jaktgevärs jämna pipa; B,
"Choke"-pipa (lätt insnörd vid mynningen). Bakom
projektilerna ser man bitar av förladdningen som följer
skottet på kort avstånd.
