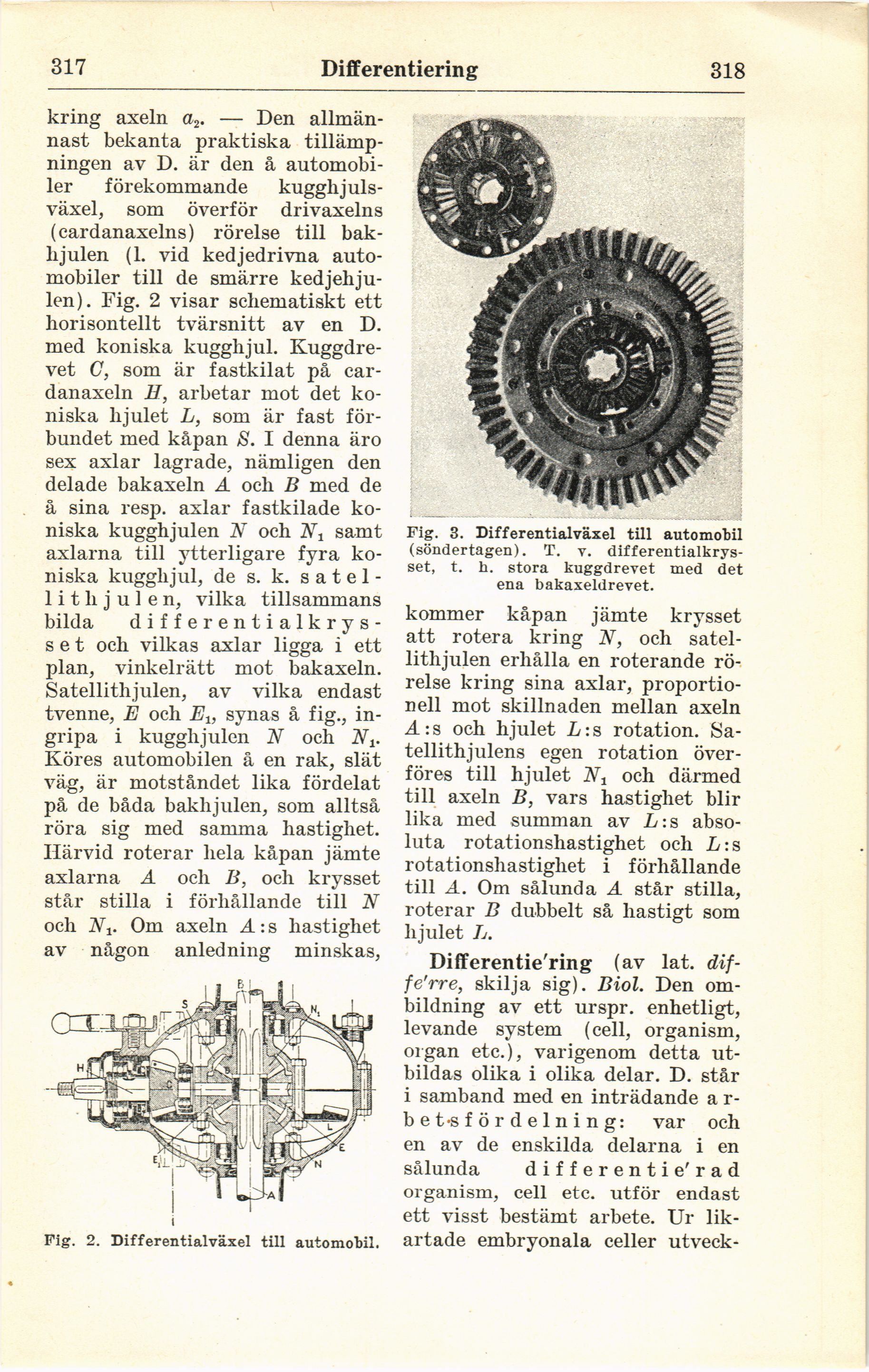

317
Differentiering
318
kring axeln a2. — Den
allmännast bekanta praktiska
tillämpningen av D. är den å
automobi-ler förekommande
kugghjuls-växel, som överför drivaxelns
(cardanaxelns) rörelse till
bakhjulen (L vid kedjedrivna
auto-mobiler till de smärre
kedjehju-len). Fig. 2 visar schematiskt ett
horisontellt tvärsnitt av en D.
med koniska kugghjul.
Kuggdre-vet C, som är fastkilat på
car-danaxeln H, arbetar mot det
koniska hjulet L, som är fast
förbundet med kåpan S. I denna äro
sex axlar lagrade, nämligen den
delade bakaxeln A och B med de
å sina resp, axlar fastkilade
koniska kugghjulen N och samt
axlarna till ytterligare fyra
koniska kugghjul, de s. k.
satei-1 i t h j u 1 e n, vilka tillsammans
bilda
differentialkrysset och vilkas axlar ligga i ett
plan, vinkelrätt mot bakaxeln.
Satellithjulen, av vilka endast
tvenne, E och E^ synas å fig.,
ingripa i kugghjulen IV och
Köres automobilen å en rak, slät
väg, är motståndet lika fördelat
på de båda bakhjulen, som alltså
röra sig med samma hastighet.
Härvid roterar hela kåpan jämte
axlarna A och B, och krysset
står stilla i förhållande till N
och Ni. Om axeln A: s hastighet
av någon anledning minskas,
Fig. 2. Differential växel till automobil.
Fig. 3. Differentialväxel till automobil
(söndertagen). T. v.
differentialkrysset, t. h. stora kuggdrevet med det
ena bakaxeldrevet.
kommer kåpan jämte krysset
att rotera kring N, och
satellithjulen erhålla en roterande
rörelse kring sina axlar,
proportionell mot skillnaden mellan axeln
A:s och hjulet L:s rotation.
Satellithjulens egen rotation
överföres till hjulet Ni och därmed
till axeln B, vars hastighet blir
lika med summan av L:s
absoluta rotationshastighet och L-.s
rotationshastighet i förhållande
till A. Om sålunda A står stilla,
roterar B dubbelt så hastigt som
hjulet L.
Differentiering (av lat.
dif-fe’rre, skilja sig). Biol. Den
ombildning av ett urspr. enhetligt,
levande system (cell, organism,
organ etc.), varigenom detta
utbildas olika i olika delar. D. står
i samband med en inträdande a
r-b e t« fördel ning: var och
en av de enskilda delarna i en
sålunda different! e’rad
organism, cell etc. utför endast
ett visst bestämt arbete. Ur
likartade embryonala celler
utveck
