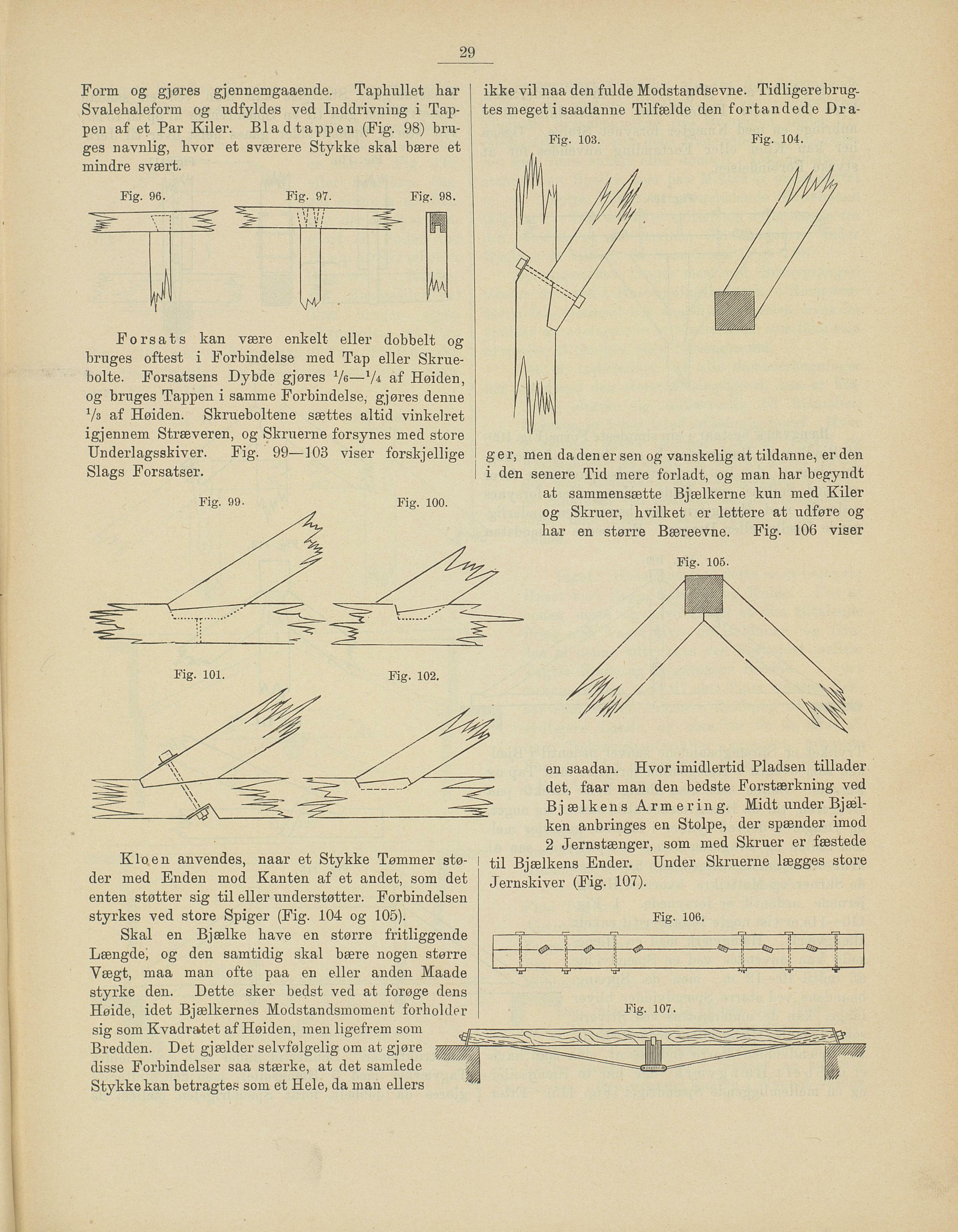

29
Form og gjøres gjennemgaaende. Taphullet har
Svalehaleform og udfyldes ved Inddrivning i Tap
pen af et Par Kiler. Bladtappen (Fig. 98) bru
ges navnlig, hvor et sværere Stykke skal bære et
mindre svært.
Fig. 97. Fig. 98.
ra
M
Forsats kan være enkelt eller dobbelt og
bruges oftest i Forbindelse med Tap eller Skrue
bolte. Forsatsens Dybde gjøres Ve—V* af Høiden,
og bruges Tappen i samme Forbindelse, gjøres denne
x/s af Høiden. Skrueboltene sættes altid vinkelret
igjennem Stræveren, og Skruerne forsynes med store
Underlagsskiver. Fig. 99— 103 viser forskjellige
Slags Forsatser.
Fig. 99- Fig. 100.
Kloen anvendes, nåar et Stykke Tømmer stø
der med Enden mod Kanten af et andet, som det
enten støtter sig til eller understøtter. Forbindelsen
styrkes ved store Spiger (Fig. 104 og 105).
Skal en Bjælke have en større fritliggende
Længde) og den samtidig skal bære nogen større
Vægt, maa man ofte paa en eller anden Maade
styrke den. Dette sker bedst ved at forøge dens
Høide, idet Bjælkernes Modstandsmoment forholder
sig som Kvadratet af Høiden, men ligefrem som
Bredden. Det gjælder selvfølgelig om at gjøre
disse Forbindelser saa stærke, at det samlede
Stykke kan betragtes som et Hele, da man ellers
ikke vil naa den fulde Modstandsevne. Tidligerebrug
tes meget i saadanne Tilfælde den fort åndede Dra-
Fig. 104.
Fig. 103.
ger, men da den er sen og vanskelig at tildanne, er den
i den senere Tid mere forladt, og man har begyndt
at sammensætte Bjælkerne kun med Kiler
og Skruer, hvilket er lettere at udføre og
har en større Bæreevne. Fig. 106 viser
en saadan. Hvor imidlertid Pladsen tillader
det, faar man den bedste Forstærkning ved
Bjælkens Armering. Midt under Bjæl
ken anbringes en Stolpe, der spænder imod
2 Jernstænger, som med Skruer er fæstede
til Bjælkens Ender. Under Skruerne lægges store
Jernskiver (Fig. 107).
Fig. 106.
Fig. 107.
T ij T T T
-—ji—#—!)—<$> ji—<P %—ij <5$5—ji—^—ji
i £l j£ & jjjj =£ $
