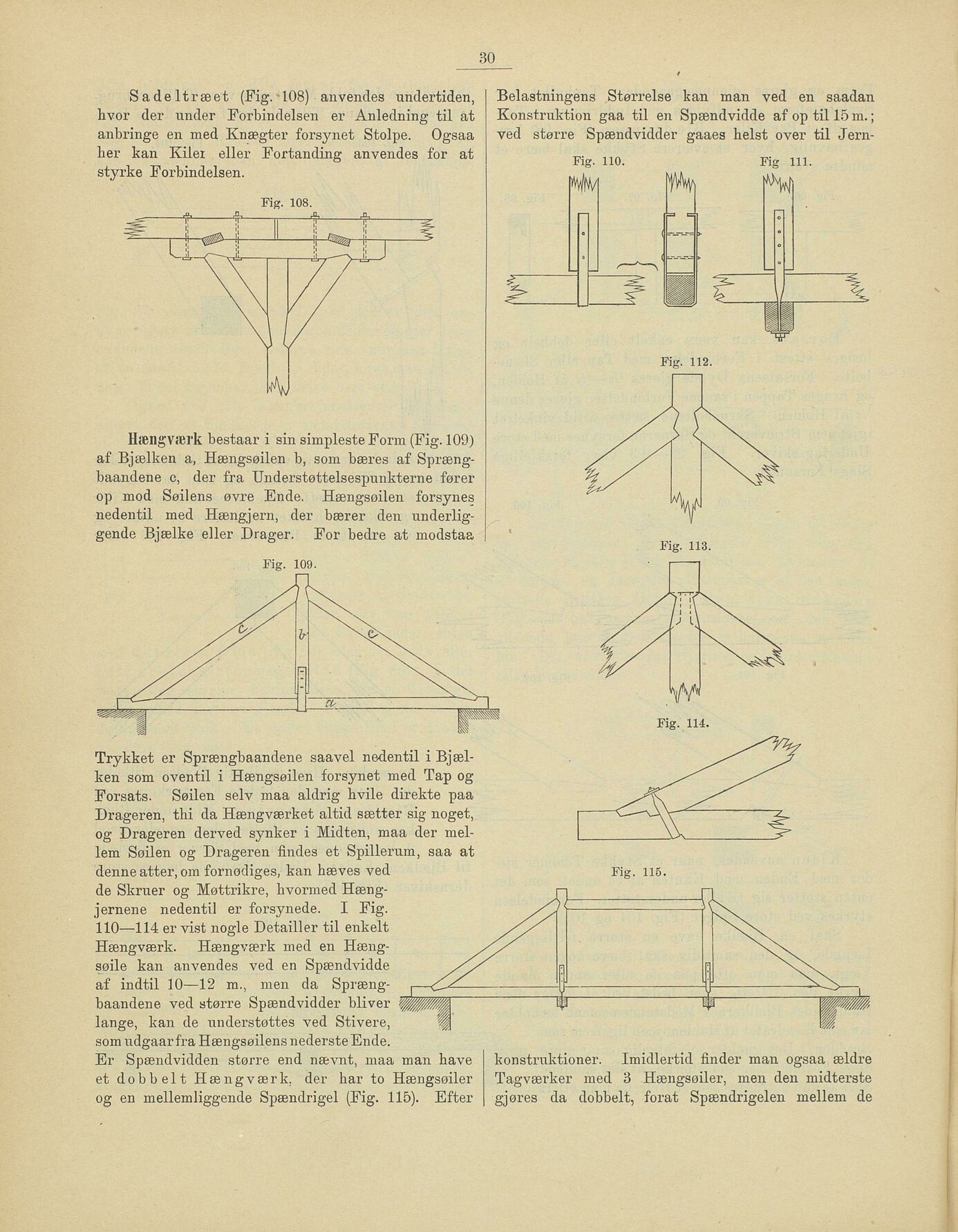

30
Sadeltræet (Fig. * 108) anvendes undertiden,
hvor der under Forbindelsen er Anledning til at
anbringe en med Knægter forsynet Stolpe. Ogsaa
her kan Kilei eller Fortanding anvendes for at
styrke Forbindelsen.
Hængværk bestaar i sin simpleste Form (Fig. 109)
af Bjælken a, Hængsøilen b, som bæres af Spræng
baandene c, der fra Understøttelsespunkterne fører
op mod Seilens øvre Ende. Hængsøilen forsynes
nedentil med Hængjern, der bærer den underlig
gende Bjælke eller Drager. For bedre at modstaa
i
Belastningens Størrelse kan man ved en saadan
Konstruktion gaa til en Spændvidde af op til 15 m. ;
ved større Spændvidder gaaes helst over til Jern-
Fig. 110. Fig 111.
Trykket er Sprængbaandene saavel nedentil i Bjæl
ken som oventil i Hængsøilen forsynet med Tap og
Forsats. Søilen selv maa aldrig hvile direkte paa
Drageren, thi da Hængværket altid sætter sig noget,
og Drageren derved synker i Midten, maa der mel
lem Søilen og Drageren findes et Spillerum, saa at
denne atter, om fornødiges, kan hæves ved Fig. 115.
de Skruer og Møttrikre, hvormed Hæng
jernene nedentil er forsynede. I Fig.
110—114 er vist nogle Detailler til enkelt
Hængværk. Hængværk med en Hæng
søile kan anvendes ved en Spændvidde
af indtil 10—12 m., men da Spræng
baandene ved større Spændvidder bliver
lange, kan de understøttes ved Stivere,
som udgaarfra Hængsøilens nederste Ende.
Er Spænclvidden større end nævnt, maa man have konstruktioner. Imidlertid finder man ogsaa ældre
et dobbelt Hængværk. der har to Hængsøiler Tagværker med 3 Hængsøiler, men den midterste
og en mellemliggende Spændrigel (Fig. 115). Efter gjøres da dobbelt, foråt Spændrigelen mellem de
