Meddelanden

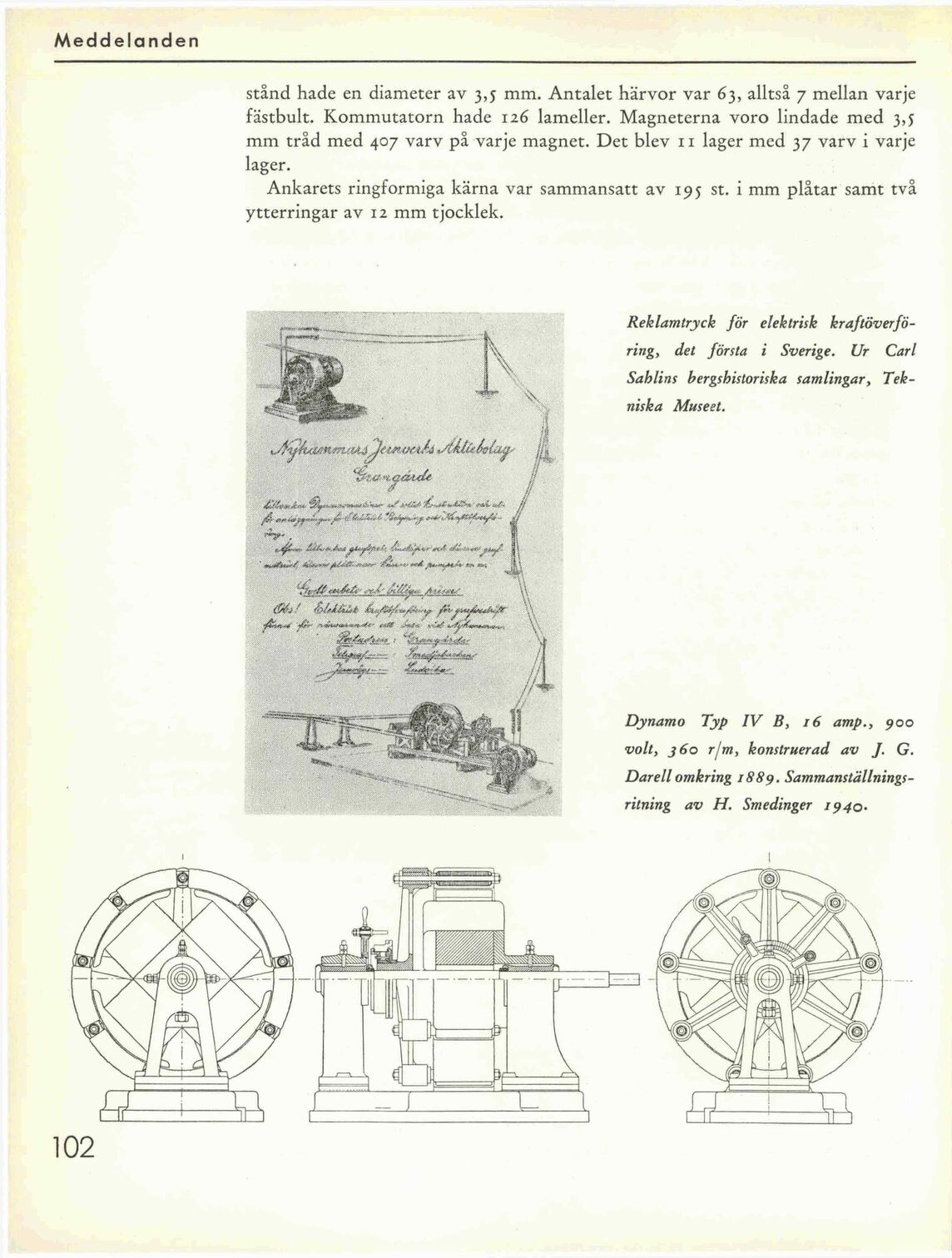

stånd hade en diameter av 3,5; mm. Antalet härvor var 63, alltså 7 mellan varje
fästbult. Kommutatorn hade 126 lameller. Magneterna voro lindade med 3,5
mm tråd med 407 varv på varje magnet. Det blev 11 lager med 37 varv i varje
lager.
Ankarets ringformiga kärna var sammansatt av 195 st. i mm plåtar samt två
ytterringar av 12 mm tjocklek.
Reklamtryck för elektrisk kraftöverfö-
ring, det första i Sverige. Ur Carl
Sablins bergshistoriska samlingar, Tek-
niska Museet.
Dynamo Typ IV B, 16 amp., 900
volt, 360 r/m, konstruerad av J. G.
Darell omkring 1889. Sammanställnings-
ritning av H. Smedinger 1940.
