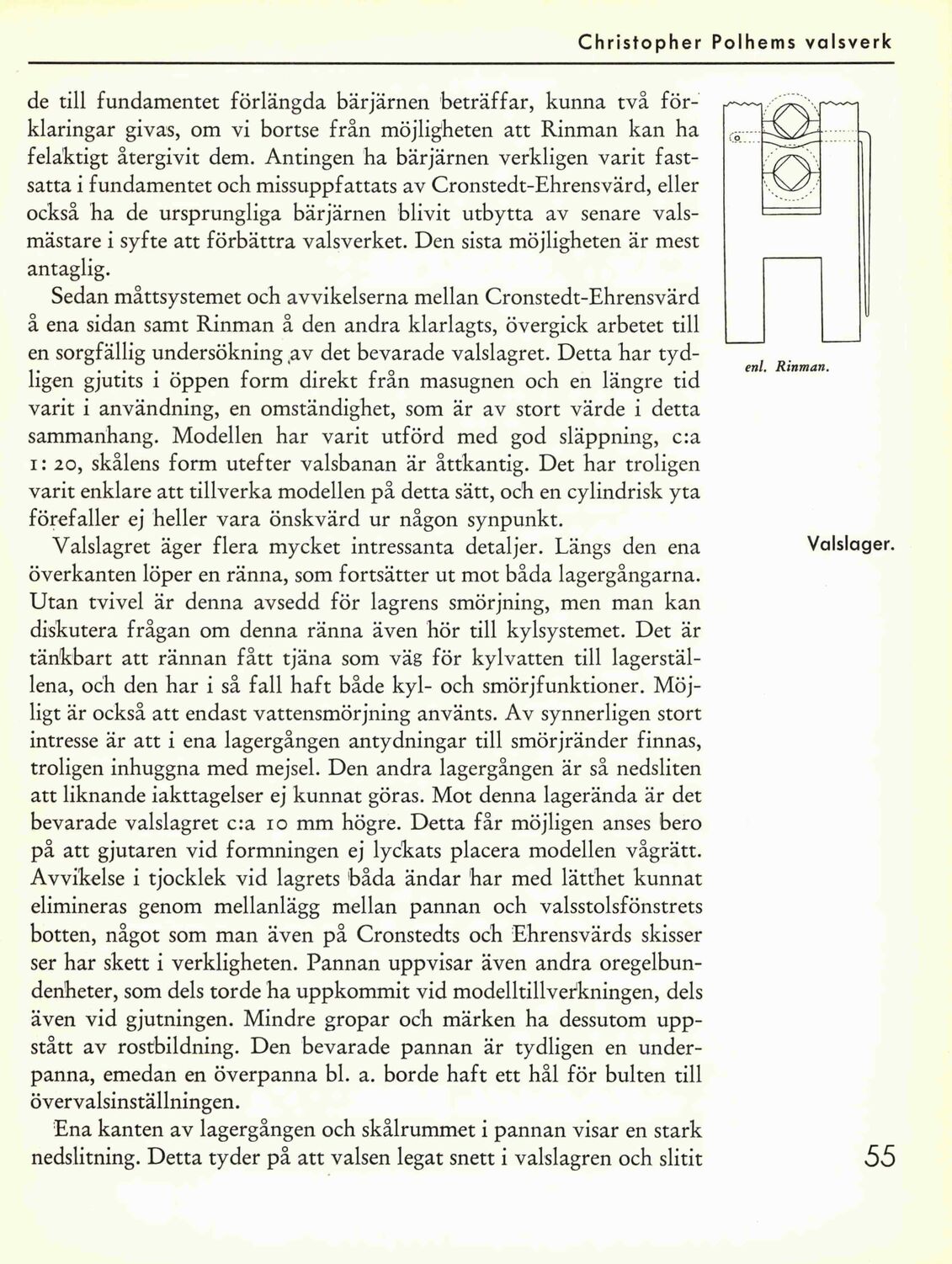

Christopher Polhems valsverk
de till fundamentet förlängda bärjärnen beträffar, kunna två för- M-OCM
2 Se CN Mee |
felaktigt återgivit dem. Antingen ha bärjärnen verkligen varit fast- 1.
mästare i syfte att förbättra valsverket. Den sista möjligheten är mest
antaglig.
Sedan måttsystemet och avvikelserna mellan Cronstedt-Ehrensvärd |
å ena sidan samt Rinman 3 den andra klarlagts, övergick arbetet till
en sorgfällig undersökning av det bevarade valslagret. Detta har tyd-
ligen gjutits i öppen form direkt från masugnen och en längre tid
varit i användning, en omständighet, som är av stort värde i detta
sammanhang. Modellen har varit utförd med god släppning, c:a
1: 20, skålens form utefter valsbanan är åttkantig. Det har troligen
varit enklare att tillverka modellen på detta sätt, och en cylindrisk yta
förefaller ej heller vara önskvärd ur någon synpunkt.
Valslagret äger flera mycket intressanta detaljer. Längs den ena Valslager.
överkanten löper en ränna, som fortsätter ut mot båda lagergångarna.
Utan tvivel är denna avsedd för lagrens smörjning, men man kan
diskutera frågan om denna ränna även bör till kylsystemet. Det är
tänkbart att rännan fått tjäna som väg för kylvatten till lagerstäl-
lena, och den har i så fall haft både kyl- och smörjfunktioner. Möj-
ligt är också att endast vattensmörjning använts. Av synnerligen stort
intresse är att i ena lagergången antydningar till smörjränder finnas,
troligen inhuggna med mejsel. Den andra lagergången är så nedsliten
att liknande iakttagelser ej kunnat göras. Mot denna lagerända är det
bevarade valslagret c:a 10 mm högre. Detta får möjligen anses bero
på att gjutaren vid formningen ej lyckats placera modellen vågrätt.
Avvikelse i tjocklek vid lagrets båda ändar har med lätthet kunnat
elimineras genom mellanlägg mellan pannan och valsstolsfönstrets
botten, något som man även på Cronstedts och Ehrensvärds skisser
ser har skett i verkligheten. Pannan uppvisar även andra oregelbun-
denheter, som dels torde ha uppkommit vid modelltillverkningen, dels
även vid gjutningen. Mindre gropar och märken ha dessutom upp-
stått av rostbildning. Den bevarade pannan är tydligen en under-
panna, emedan en överpanna bl. a. borde haft ett hål för bulten till
övervalsinställningen.
Ena kanten av lagergången och skålrummet i pannan visar en stark
nedslitning. Detta tyder på att valsen legat snett i valslagren och slitit 55
enl. Rinman.
