därigenom större och strypningen
bidrager även till att tryckstegringen
på kolven blir mjukare.
Vid lämplig utformning av
in-sprutningssvstem och
förbränningsrum kunna virvelkammaremotorerna
vara praktiskt taget lika tystgående
som en förkammaremotor.
Bränsleförbrukningen är i allmänhet lägre,
170—200 g/hkh, liksom även
maximala effektiva medeltrycket. I stort
sett kan man säga, att
virvelkam-maremotorns egenskaper äro ett
mellanting mellan direkt insprutning
och förkammareprincipen.
Som förut nämnts användes virvelkammareprincipen alltmera på moderna
dieselmotorer, speciellt i fråga om engelska och amerikanska motorer.
Förbränningsrum med luftcell
I övrigt finnas en mångfald typer av delade förbränningsrum. Nämnas kan
förbränningsrum med luftcell, exempelvis typ Lanova (fig. 11). Bränslet, som
insprutas direkt i det egentliga förbränningsrummet, strömmar under
kompressionen tillsammans med luften in i en s. k. luftcell. Efter tändningen
strömma gaserna ut i cylindern och åstadkomma där den erforderliga
turbulensen i två virvlar.
Andra typer av förbränningsrum med luftcell ha denna placerad så, att
endast luft inströmmar under kompressionen. Vid luftens återutströmning i
förbränningsrummet åstadkommes på liknande sätt den erforderliga turbulensen.
Bränslesystemet
Allmänt
Synnerligen viktigt för motorns funktion är att bränslet införes i
förbränningsrummet i lämplig mängd, vid rätt tidpunkt och väl finfördelat. På äldre
motorer åstadkoms detta genom »luftinblåsning», dvs. bränslet blåses under

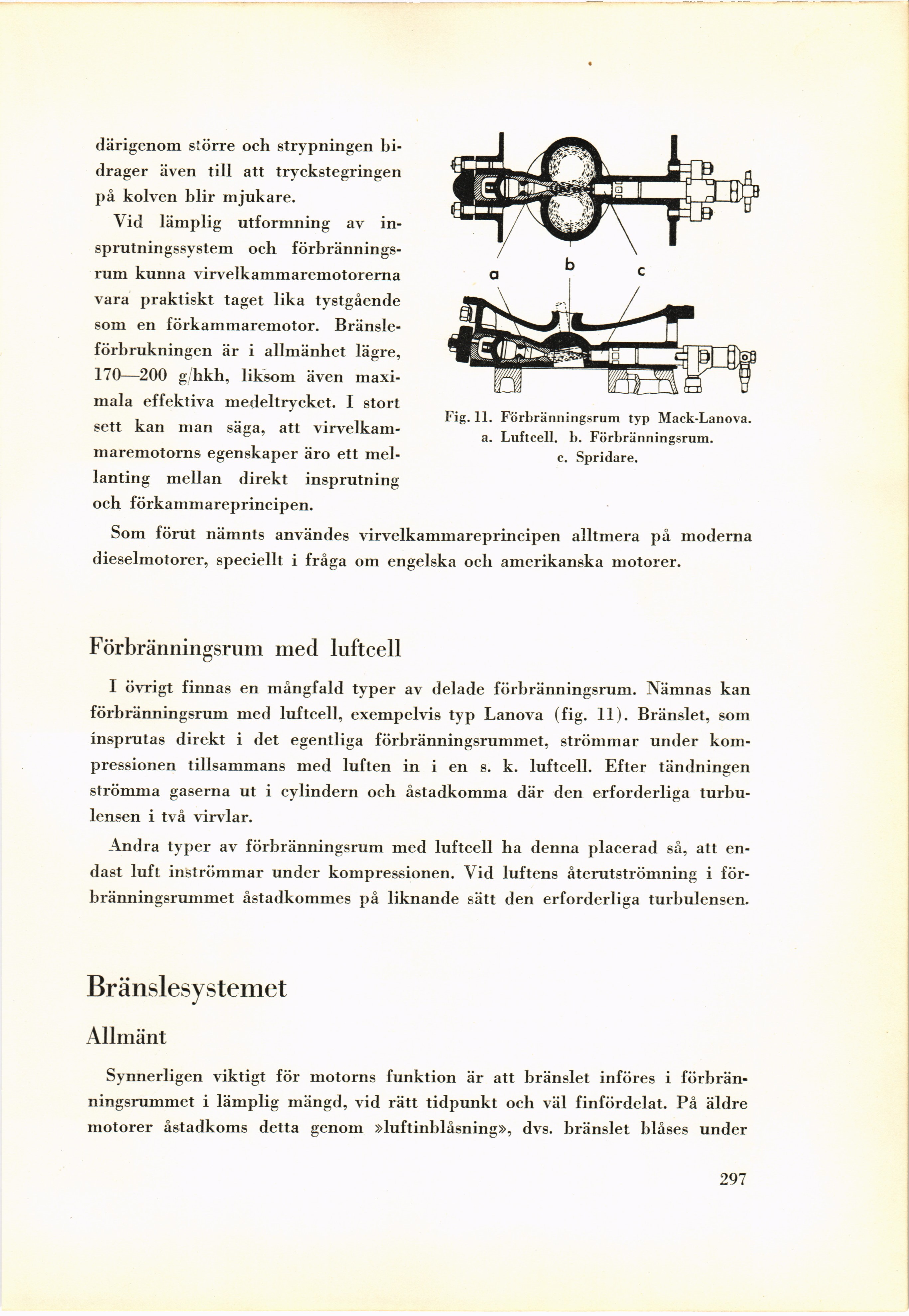

Fig. 11. Förbränningsrum typ Mack-Lanova.
a. Luftcell, b. Förbränningsrum.
c. Spridare.
297.
