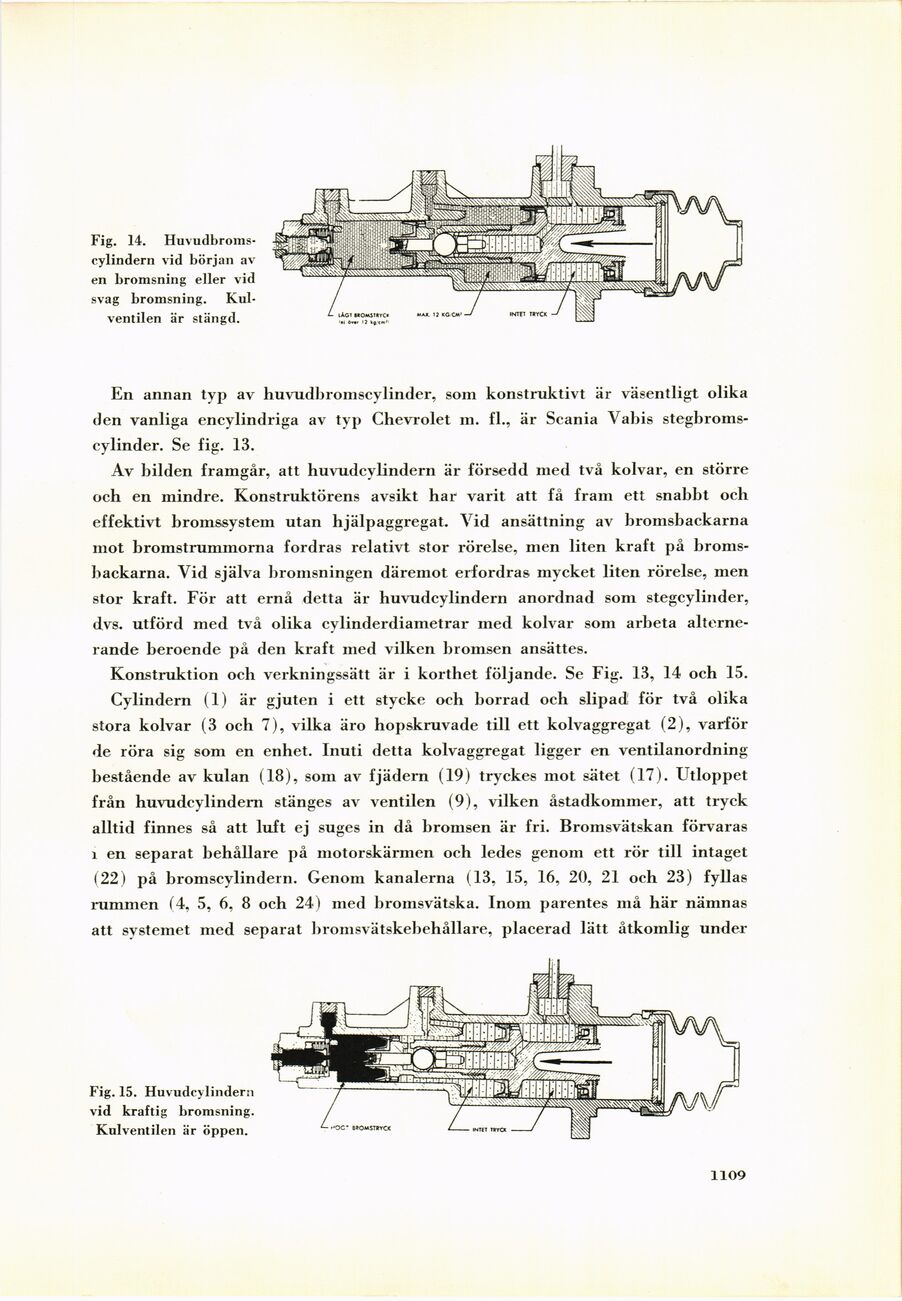

Fig. 14.
Huvudbroms-cylindern vid början
även bromsning eller vid
svag bromsning.
Kulventilen är stängd.
En annan tvp av huvudbromscylinder, som konstruktivt är väsentligt olika
den vanliga encylindriga av typ Chevrolet m. fi., är Scania Vabis
stegbroms-cylinder. Se fig. 13.
Av bilden framgår, att huvudcylindern är försedd med två kolvar, en större
och en mindre. Konstruktörens avsikt har varit att få fram ett snabbt och
effektivt bromssystem utan hjälpaggregat. Vid ansättning av bromsbackarna
mot bromstrummorna fordras relativt stor rörelse, men liten kraft på
broms-backarna. Vid själva bromsningen däremot erfordras mycket liten rörelse, men
stor kraft. För att ernå detta är huvudcylindern anordnad som stegcylinder,
dvs. utförd med två olika cylinderdiametrar med kolvar som arbeta
alternerande beroende på den kraft med vilken bromsen ansättes.
Konstruktion och verkningssätt är i korthet följande. Se Fig. 13, 14 och 15.
Cylindern (1) är gjuten i ett stycke och borrad och slipad för två olika
stora kolvar (3 och 7), vilka äro hopskruvade till ett kolvaggregat (2), varför
de röra sig som en enhet. Inuti detta kolvaggregat ligger en ventilanordning
bestående av kulan (18), som av fjädern (19) tryckes mot sätet (17). Utloppet
från huvudcylindern stänges av ventilen (9), vilken åstadkommer, att tryck
alltid finnes så att luft ej suges in då bromsen är fri. Bromsvätskan förvaras
i en separat behållare på motorskärmen och ledes genom ett rör till intaget
(22) på bromscylindern. Genom kanalerna (13, 15, 16, 20, 21 och 23) fyllas
rummen (4, 5, 6, 8 och 24) med bromsvätska. Inom parentes må här nämnas
att systemet med separat bromsvätskebehållare, placerad lätt åtkomlig under
1109
