D. /.

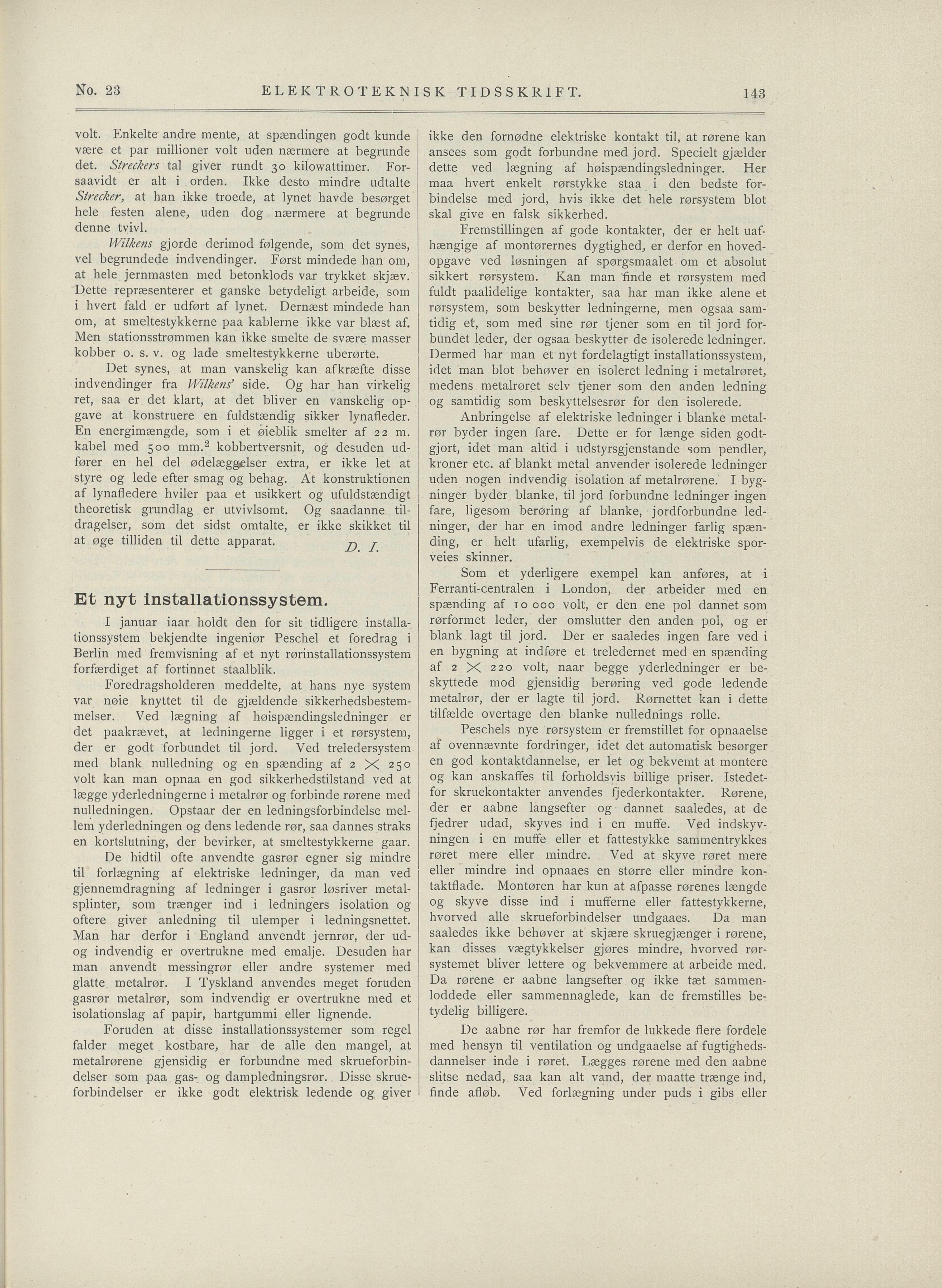

No. 23 ELEKTROTEKNISK TIDSSKRIFT.
volt. Enkelte andre mente, at spændingen godt kunde
være et par millioner volt uden nærmere at begrunde
det. Streckers tal giver rundt 30 kilowattimer. For
saavidt er alt i orden. Ikke desto mindre udtalte
Sirecker, at han ikke troede, at lynet havde besørget
hele festen alene., uden dog nærmere at begrunde
denne tvivl.
ikke den fornødne elektriske kontakt til, at rørene kan
ansees som godt förbundne med jord. Specielt gjælder
dette ved lægning af høispændingsledninger. Her
maa hvert enkelt rørstykke staa i den bedste for
bindelse med jord, hvis ikke det hele rørsystem blot
skal give en falsk sikkerhed.
Fremstillingen af gode kontakter, der er helt uaf
hængige af montørernes dygtighed, er derfor en hoved
opgave ved løsningen af spørgsmaalet om et absolut
sikkert rørsystem. Kan man finde et rørsystem med
fuldt paalidelige kontakter, saa har man ikke alene et
rørsystem, som beskytter ledningerne, men ogsaa sam
tidig et, som med sine rør tjener som en til jord for
bundet leder, der ogsaa beskytter de isolerede ledninger.
Dermed har man et nyt fordelagtigt installationssystem,
idet man blot behøver en isoleret ledning i metalrøret,
medens metalrøret seiv tjener som den anden ledning
og samtidig som beskyttelsesrør for den isolerede.
Wilkens gjorde derimod følgende, som det synes,
vel begnmdede indvendinger. Først mindede han om,
at hele jernmasten med betonklods var trykket skjæv.
Dette repræsenterer et ganske betydeligt arbeide, som
i hvert fald er udført af lynet. Dernæst mindede han
om, at smeltestykkerne paa kablerne ikke var blæst af.
Men stationsstrømmen kan ikke smelte de svære masser
kobber o. s. v. og lade smeltestykkerne uberørte.
Det synes, at man vanskelig kan afkræfte disse
indvendinger fra Wilkens’ side. Og har han virkelig
ret, saa er det klart, at det bliver en vanskelig op
gave at konstruere en fuldstændig sikker lynafleder.
En energimængde, som i et øieblik smelter af 22 m.
kabel med 500 mm.2 kobbertversnit, og desuden ud
fører en hel del ødelæggelser extra, er ikke let at
styre og lede efter smag og behag. At konstruktionen
af lynahedere hviler paa et usikkert og ufuldstændigt
theoretisk grundlag er utvivlsomt. Og saadanne til
dragelser, som det sidst omtalte, er ikke skikket til
at øge tilliden til dette apparat.
Anbringelse af elektriske ledninger i blanke metal
rør byder ingen fare. Dette er for længe siden godt
gjort, idet man altid i udstyrsgjenstande som pendler,
kroner etc. af blankt metal anvender isolerede ledninger
uden nogen indvendig isolation af metalrørene. I byg
ninger byder blanke, til jord förbundne ledninger ingen
fare, ligesom berøring af blanke, jordforbundne led
ninger, der har en imod andre ledninger farlig spæn
ding, er helt ufarlig, exempelvis de elektriske spor
veies skinner.
Som et yderligere exempel kan anføres, at i
Ferranti-centralen i London, der arbeider med en
spænding af 10000 volt, er den ene pol dannet som
rørformet leder, der omslutter den anden pol, og er
blank lagt til jord. Der er saaledes ingen fare ved i
en bygning at indføre et treledernet med en spænding
af 2 X 220 volt, naar begge yderledninger er be
skyttede mod gjensidig berøring ved gode ledende
metalrør, der er lagte til jord. Rørnettet kan i dette
tilfælde overtage den blanke nullednings rolle.
I januar iaar holdt den for sit tidligere installa
tionssystem bekjendte ingeniør Peschel et foredrag i
Berlin med fremvisning af et nyt rørinstallationssystem
forfærdiget af fortinnet staalblik.
Foredragsholderen meddelte, at hans nye system
var nøie knyttet til de gjældende sikkerhedsbestem
melser. Ved lægning af høispændingsledninger er
det paakrævet, at ledningerne ligger i et rørsystem,
der er godt forbundet til jord. Ved treledersystem
med blank nulledning og en spænding af 2 X 250
volt kan man opnaa en god sikkerhedstilstand ved at
lægge yderledningerne i metalrør og forbinde rørene med
nulledningen. Opstaar der en ledningsforbindelse mel
lem yderledningen og dens ledende rør, saa dannes straks
en kortslutning, der bevirker, at smeltestykkerne gaar.
Peschels nye rørsystem er fremstillet for opnaaelse
af ovennævnte fordringer, idet det automatisk besørger
en god kontaktdannelse, er let og bekvemt at montere
og kan anskaffes til forholdsvis billige priser. Istedet
for skruekontakter anvendes fjederkontakter. Rørene,
der er aabne langsefter og dannet saaledes, at de
fjedrer udad, skyves ind i en muffe. Ved indskyv
ningen i en muffe eller et fattestykke saramentrykkes
røret mere eller mindre. Ved at skyve røret mere
eller mindre ind opnaaes en større eller mindre kon
taktflade. Montøren har kun at afpasse rørenes længde
og skyve disse ind i mufferne eller fattestykkerne,
hvorved alle skrueforbindelser undgaaes. Da man
saaledes ikke behøver at skjære skruegjænger i rørene,
kan disses vægtykkelser gjøres mindre, hvorved rör
systemet bliver lettere og bekvemmere at arbeide med.
Da rørene er aabne langsefter og ikke tæt sammen
loddede eller sammennaglede, kan de fremstilles be
tydelig billigere.
De hidtil ofte anvendte gasrør egner sig mindre
til forlægning af elektriske ledninger, da man ved
gjennemdragning af ledninger i gasrør løsriver metal
splinter, som trænger ind i ledningers isolation og
oftere giver anledning til ulemper i ledningsnettet.
Man har derfor i England anvendt jernrør, der ud
og indvendig er overtrukne med emalje. Desuden har
man anvendt messingrør eller andre systemer med
glatte metalrør. I Tyskland anvendes meget foruden
gasrør metalrør, som indvendig er overtrukne med et
isolationslag af papir, hartgummi eller lignende.
Foruden at disse installationssystemer som regel
falder meget kostbare, har de alle den mangel, at
raetalrørene gjensidig er förbundne med skrueforbin
delser som paa gas- og dampledningsrør. Disse skrue*
förbindelser er ikke godt elektrisk ledende og giver
De aabne rør har fremfor de lukkede flere fordele
med hensyn til ventilation og undgaaelse af fugtigheds
dannelser inde i røret. Lægges rørene med den aabne
slitse nedad, saa kan alt vand, der maatte trænge ind,
tinde afløb. Ved forlægning under puds i gibs eller
Et nyt Installationssystem
143
