Tin £ 121.15.0 £ 124.5.0 2800
Jern (Skotsk).., 51/9 51/9
(Cleveland). 42/10Y2 42/10V2
(Hematite) . 52/3 52/3
Trondhjem 2den september 1904.
y. Garstad.
Anbud paa telegrafstolper.
Præmie for apparat til beskyttelse
for elektriske arbeidere.
Beger, kataloger etc.
raeyers forlag.
Metalmarkedet.
Totalomsætn.
22de august iste september Ton
Zink (i plader) .. £ 25.5.0—£ 25.5.0 £25.2.6—£25.10.0.
følgende:
Svagstrømledningers beskyttelse
mod stærkstrøm.
Kobber £ 57.2.6 £ 57.2.6 3450

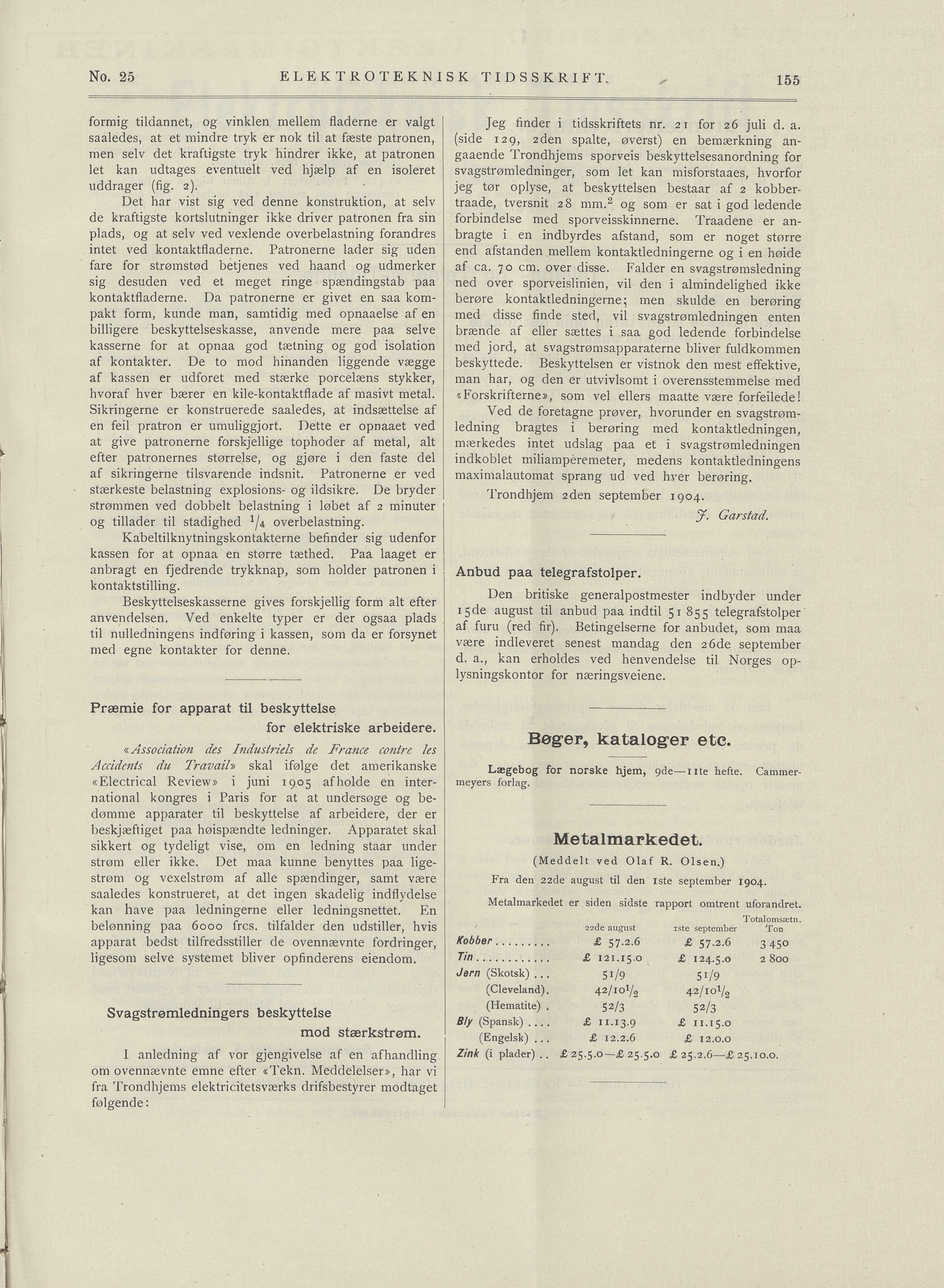

No. 25 ELEKTROTEKNISK TIDSSKRIFT.
formig tildannet, og vinklen mellem fladerne er valgt
saaledes, at et mindre tryk er nok til at fæste patronen,
men seiv det kraftigste tryk hindrer ikke, at patronen
let kan udtages eventuelt ved hjælp af en isoleret
uddrager (fig. 2).
Jeg finder i tidsskriftets nr. 21 for 26 juli d. a.
(side 129, 2den spalte, øverst) en bemærkning an
gaaende Trondhjems sporveis beskyttelsesanordning for
svagstrømledninger, som let kan misforstaaes, hvorfor
jeg tør oplyse, at beskyttelsen bestaar af 2 kobber
traade, tversnit 28 mm.2 og som er sat i god ledende
forbindelse med sporveisskinnerne. Traadene er an
bragte i en indbyrdes afstand, som er noget større
end afstanden mellem kontaktledningerne og i en høide
af ca. 70 cm. over disse. Falder en svagstrømsledning
ned over sporveislinien, vil den i almindelighed ikke
berøre kontaktledningerne; men skulde en berøring
med disse finde sted, vil svagstrømledningen enten
brænde af eller sættes i saa god ledende forbindelse
med jord, at svagstrømsapparaterne bliver fuldkomraen
beskyttede. Beskyttelsen er vistnok den mest effektive,
man har, og den er utvivlsomt i overensstemmelse med
«Forskrifterne», som vel ellers maatte være forfeilede!
Det har vist sig ved denne konstruktion, at seiv
de kraftigste kortslutninger ikke driver patronen fra sin
plads, og at seiv ved vexlende overbelastning forandres
intet ved kontaktfladerne. Patronerne lader sig uden
fare for strømstød betjenes ved haand og udmerker
sig desuden ved et meget ringe spændingstab paa
kontaktfladerne. Da patronerne er givet en saa kom
pakt form, kunde man, samtidig med opnaaelse af en
billigere beskyttelseskasse, anvende mere paa selve
kasserne for at opnaa god tætning og god isolation
af kontakter. De to mod hinanden liggende vægge
af kassen er udforet med stærke porcelæns stykker,
hvoraf hver bærer en kile-kontaktflade af masivt metal.
Sikringerne er konstruerede saaledes, at indsættelse af
en feil pratron er umuliggjort. Dette er opnaaet ved
at give patronerne forskjellige tophoder af metal, alt
efter patronernes størrelse, og gjøre i den faste del
af sikringerne tilsvarende indsnit. Patronerne er ved
stærkeste belastning explosions- og ildsikre. De bryder
strømmen ved dobbelt belastning i løbet af 2 minuter
og tillader til stadighed overbelastning.
Ved de foretagne prøver, hvorunder en svagstrøm
ledning bragtes i berøring med kontaktledningen,
mærkedes intet udslag paa et i svagstrømledningen
indkoblet miliampéremeter, medens kontaktledningens
maximalautoraat sprang ud ved hver berøring.
Kabeltilknytningskontakterne befinder sig udenfor
kassen for at opnaa en større tæthed. Paa laaget er
anbragt en fjedrende trykknap, som holder patronen i
kontaktstilling.
Den britiske generalpostmester indbyder under
15 de august til anbud paa indtil 5 1 855 telegrafstolper
af furu (red fir). Betingelserne for anbudet, som maa
være indleveret senest mandag den 26de september
d. a., kan erholdes ved henvendelse til Norges op
lysningskontor for næringsveiene.
Beskyttelseskasserne gives forskjellig form alt efter
anvendelsen. Ved enkelte typer er der ogsaa plads
til nulledningens indføring i kassen, som da er forsynet
med egne kontakter for denne.
«Association des Indusiriels de France contre les
Acciden/s du Travaih skal ifølge det amerikanske
«Electrical Review» i juni 1905 afholde en inter
national kongres i Paris for at at undersøge og be
dømme apparater til beskyttelse af arbeidere, der er
beskjæftiget paa høispændte ledninger. Apparatet skal
sikkert og tydeligt vise, om en ledning staar under
strøm eller ikke. Det maa kunne benyttes paa Hge
strøm og vexelstrøm af alle spændinger, samt være
saaledes konstrueret, at det ingen skadelig indflydelse
kan have paa ledningerne eller ledningsnettet. En
belønning paa 6000 fres. tilfalder den udstiller, hvis
apparat bedst tilfredsstiller de ovennævnte fordringer,
ligesom selve systemet bliver opfinderens eiendom.
(Meddelt ved Olaf R. Olsen.)
Fra den 22de august til den iste september 1904.
Metalmarkedet er siden sidste rapport omtrent uforandret.
1 anledning af vor gjengivelse af en afhandling
0111 ovennævnte emne efter «Tekn. Meddelelser», har vi
fra Trondhjems elektricitetsværks drifsbestyrer modtaget
(Engelsk) ... £ 12.2.6 £ 12.0.0
Bly (Spansk) £ 11.13.9 £ 11.15.0
Lægebog for norske hjem, 9de—ute hefte. Cammer-
155
