UTUrSNINSS
- ER IKKE VIST.
Efter y. H. Stockbridge i »Electrical World».
R. M. N.
Elektricitetsvæsenet.
Elektriciteten og industrien.
Redaktionen sluttet 11. mai.
Morten Johansens boktrykkeri.
ELEKTROTEKNISK TIDSSKRIFT 1921, No. 14
Indretningen er konstruert for bruk i understationer,
som ikke har nogen uavhængig energikilde, som f. eks.
akkuraulatorbatteri, og dens virkemaate er derfor helt
og holdent mekanisk. Den virker saaledes: En kort
slutning foraarsaker, at kjernen i utløsningsspolen, som
er anbragt i utløsningsmekanismen paa forsiden av
tavlen, hæves og bryter indgrepsforbindelsen vist ved
1 (se fig.). Brytningen av denne forbindelse løsgjør
oljebryterens haandtak, idet haken 2 slaaes ut. Paa
grund av den paa bryterhaandtaket anbragte vegt
falder haandtaket ut av sin vertikale stilling og stram
mer derved det taug, som er fæstet til haandtaket.
paa laaket og bygget ind i den ledning, som føres
til jord. Strømtransformatorerne paa de tre enfase
transformatorer, hvorav en trefase-enhet bestaar, er
sekundært parallelkoblet, saaledes at enhver übalancert
strøm (jordstrøm) kan avlæses.
Denne 220 kV transformator var konstruert av
General Electric længe før nogen kraftcentral hadde
lagt endelige planer for drift ved denne spænding.

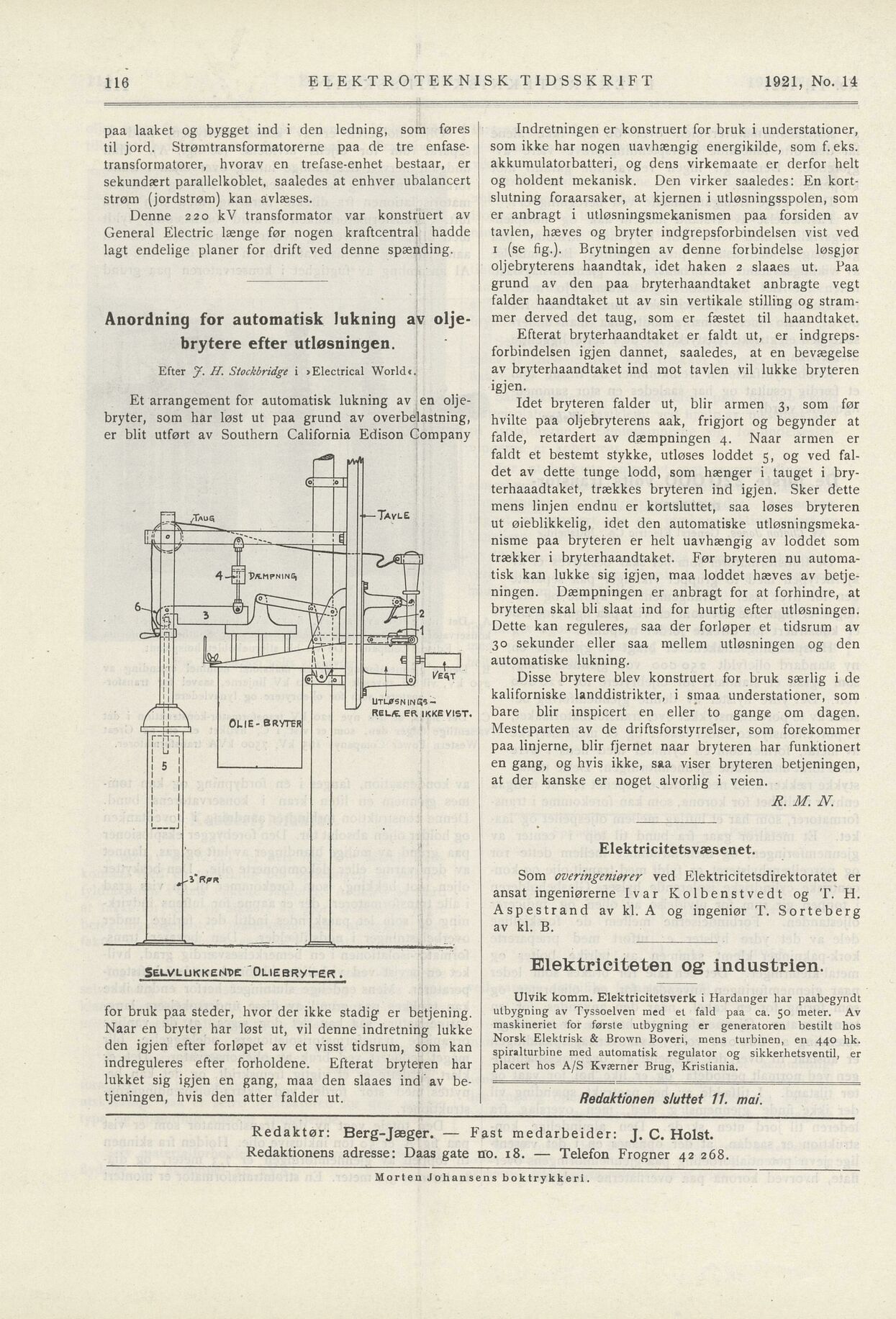

Anordning for automatisk lukning av olje
brytere efter utløsningen.
Efterat bryterhaandtaket er faldt ut, er indgreps
forbindelsen igjen dannet, saaledes, at en bevægelse
av bryterhaandtaket ind mot tavlen vil lukke bryteren
igjen.
Et arrangement for automatisk lukning av en olje
bryter, som har løst ut paa grund av overbelastning,
er blit utført av Southern California Edison Company
Idet bryteren falder ut, blir armen 3, som før
hvilte paa oljebryterens aak, frigjort og begynder at
falde, retardert av dæmpningen 4. Naar armen er
faldt et bestemt stykke, utløses loddet 5, og ved fal
det av dette tunge lodd, som hænger i tauget i bry
terhaaadtaket, trækkes bryteren ind igjen. Sker dette
mens linjen endnu er kortsluttet, saa løses bryteren
ut øieblikkelig, idet den automatiske utløsningsmeka
nisrae paa bryteren er helt uavhængig av loddet som
trækker i bryterhaandtaket. Før bryteren nu automa
tisk kan lukke sig igjen, maa loddet hæves av betje
ningen. Dæmpningen er anbragt for at forhindre, at
bryteren skal bli slaat ind for hurtig efter utløsningen.
Dette kan reguleres, saa der forløper et tidsrum av
30 sekunder eller saa mellem utløsningen og den
automatiske lukning.
Disse brytere blev konstruert for bruk særlig i de
kaliforniske landdistrikter, i smaa understationer, som
bare blir inspicert en eller to gange om dagen.
Mesteparten av de driftsforstyrrelser, som forekommer
paa linjerne, blir fjernet naar bryteren har funktionert
en gang, og hvis ikke, saa viser bryteren betjeningen,
at der kanske er noget alvorlig i veien.
Som overitigeniører ved Elektricitetsdirektoratet er
ansat ingeniørerne Ivar Kolbenstvedt og T. H.
A spes tran d av kl. A og ingeniør T. Sorteberg
av kl. B.
Ulvik komm. Elektricitetsverk i Hardanger har paabegyndt
utbygning av Tyssoelven med el fald paa ca. 50 meter. Av
maskineriet for første utbygning er generatoren bestilt hos
Norsk Elektrisk & Brown Boveri, mens turbinen, en 440 hk.
spiralturbine med automatisk regulator og sikkerhetsventil, er
placert hos A/S Kværner Brug, Kristiania.
for bruk paa steder, hvor der ikke stadig er betjening.
Naar en bryter har løst ut, vil denne indretning lukke
den igjen efter forløpet av et visst tidsrum, som kan
indreguleres efter forholdene. Efteråt bryteren har
lukket sig igjen en gang, maa den slaaes ind av be
tjeningen, hvis den atter falder ut.
Redaktør: Berg-Jæger. Fast medarbeider: J. C. Holst.
Redaktionens adresse: Daas gate no. 18. Telefon Frogner 42 268,
Seuvlukkemde Oliebrvter.
116
ma
(sIZIEI
JTI /tAug -—TavlE
[rf~Tj q""-~ —1
4_£nI’P«.MPNINGI I
T /—"" fL_l4
, A — lst*
i L|| ir n Jåi :::^w 1
T
en
trr ..
IjiL MJ utlétsninS?-
/" jj \ RELÆ ER IXKEVIS’
/ \ OUE-BRYTER
IrTl
I il i
II
Ä -J" R/»*
