Asiatiske regulatorer.

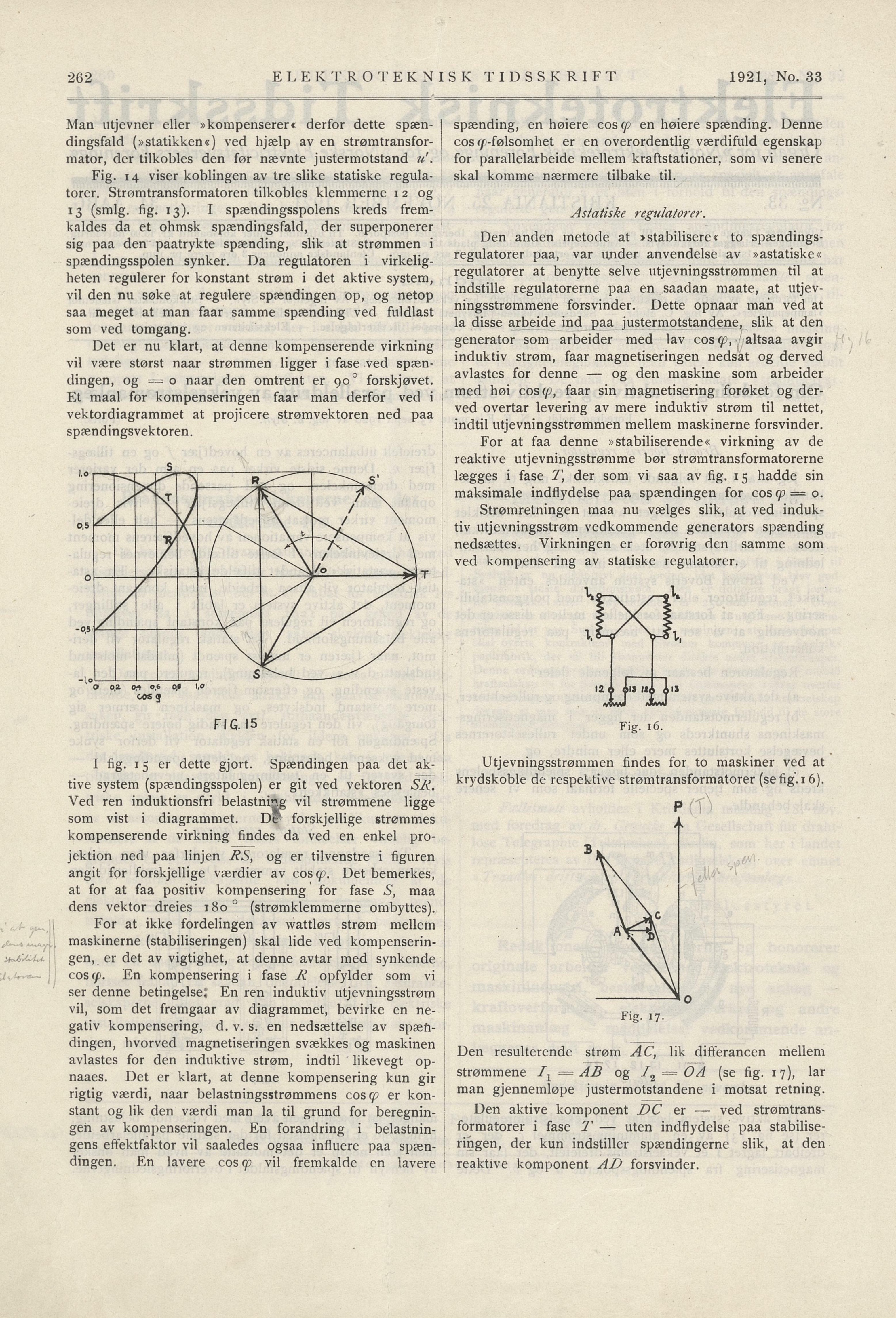

ELEKTROTEKNISK TIDSSKRIFT 1921, No. 33
Man utjevner eller »kompenserer* derfor dette spæn
dingsfald {»statikken«) ved hjælp av en strømtransfor
mator, der tilkobles den før nævnte justermotstand u’.
spænding, en høiere cos (p en høiere spænding. Denne
cos (f-følsomhet er en overordentlig værdifuld egenskap
for parallelarbeide mellem kraftstationer, som vi senere
skal komme nærmere tilbake til.
Fig. 14 viser koblingen av tre slike statiske regula
torer. Strømtransformatoren tilkobles klemmerne 12 og
13 (smlg. fig. 13). I spændingsspolens kreds frem
kaldes da et ohmsk spændingsfald, der superponerer
sig paa den paatrykte spænding, slik at strømmen i
spændingsspolen synker. Da regulatoren i virkelig
heten regulerer for konstant strøm i det aktive system,
vil den nu søke at regulere spændingen op, og netop
saa meget at man faar samme spænding ved fuldlast
som ved tomgang.
Den anden metode at »stabilisere* to spændings
regulatorer paa, var under anvendelse av »astatiske«
regulatorer at benytte selve utjevningsstrømmen til at
indstille regulatorerne paa en saadan maate, at utjev
ningsstrømmene forsvinder. Dette opnaar man ved at
la disse arbeide ind paa justermotstandene, slik at den
generator som arbeider med lav cos (p, altsaa avgir
induktiv strøm, faar magnetiseringen nedsat og derved
avlastes for denne og den maskine som arbeider
med høi cos (p, faar sin magnetisering forøket og der
ved overtar levering av mere induktiv strøm til nettet,
indtil utjevningsstrømmen mellem maskinerne forsvinder.
Det er nu klart, at denne kompenserende virkning
vil være størst naar strømmen ligger i fase ved spæn
dingen, og = o naar den omtrent er 90 0 forskjøvet.
Et maal for kompenseringen faar man derfor ved i
vektordiagrammet at projicere strømvektoren ned paa
spændingsvektoren.
For at faa denne »stabiliserende« virkning av de
reaktive utjevningsstrømme bør strømtransformatorerne
lægges i fase T, der som vi saa av fig, 15 hadde sin
maksimale indflydelse paa spændingen for cos (p o.
Strømretningen maa nu vælges slik, at ved induk
tiv utjevningsstrøm vedkomraende generators spænding
nedsættes. Virkningen er forøvrig den samme som
ved kompensering av statiske regulatorer.
Utjevningsstrømmen findes for to maskiner ved at
krydskoble de respektive strømtransformatorer (sefig. 16).
Den resulterende strøm AC, lik dififerancen mellem
strømmene I 1 =ÄB og /2 =ÖÄ (se fig. 17), lar
man gjennemløpe justermotstandene i motsat retning.
Den aktive komponent DC er ved strømtrans
formatorer i fase T uten indflydelse paa stabilise
ringen, der kun indstiller spændingerne slik, at den
reaktive komponent AD forsvinder.
I fig. 15 er dette gjort. Spændingen paa det ak
tive system (spændingsspolen) er git ved vektoren .ST?.
Ved ren indnktionsfri belastning vil strømmene ligge
som vist i diagrammet. De forskjellige strømmes
kompenserende virkning findes da ved en enkel pro
jektion ned paa linjen J?S, og er tilvenstre i figuren
angit for forskjellige værdier av cos (p. Det bemerkes,
at for at faa positiv kompensering for fase S, maa
dens vektor dreies iBo° (strømklemmerne ombyttes).
For at ikke fordelingen av wattløs strøm mellem
maskinerne (stabiliseringen) skal lide ved kompenserin
gen, er det av vigtighet, at denne avtar med synkende
cos (f. En kompensering i fase T? opfylder som vi
ser denne betingelse; En ren induktiv utjevningsstrøm
vil, som det fremgaar av diagrammet, bevirke en ne
gativ kompensering, d. v. s. en nedsættelse av spæh
dingen, hvorved raagnetiseringen svækkes og maskinen
avlastes for den induktive strøm, indtil likevegt op
naaes. Det er klart, at denne kompensering kun gir
rigtig værdi, naar belastningsstrømmens cos cp er kon
stant og lik den værdi man la til grund for beregnin
geh av kompenseringen. En forandring i belastnin
gens effektfaktor vil saaledes ogsaa influere paa spæn
dingen. En lavere cos (p vil fremkalde en lavere
FIG. 15 Fig. 16
Fig. 17.
262
’’ O 0,2 Of* 0,6 o,t 1,0
005 $
JXt
’‘ii7!}’1
*1
