Ledningsnet
Haugesund den 23. mai 1922.
P
. Egede-Nissen.
Elektricitetsutstillingen paa Tivoli.
Nedenstaaende billede viser A/S EnergFs stand.

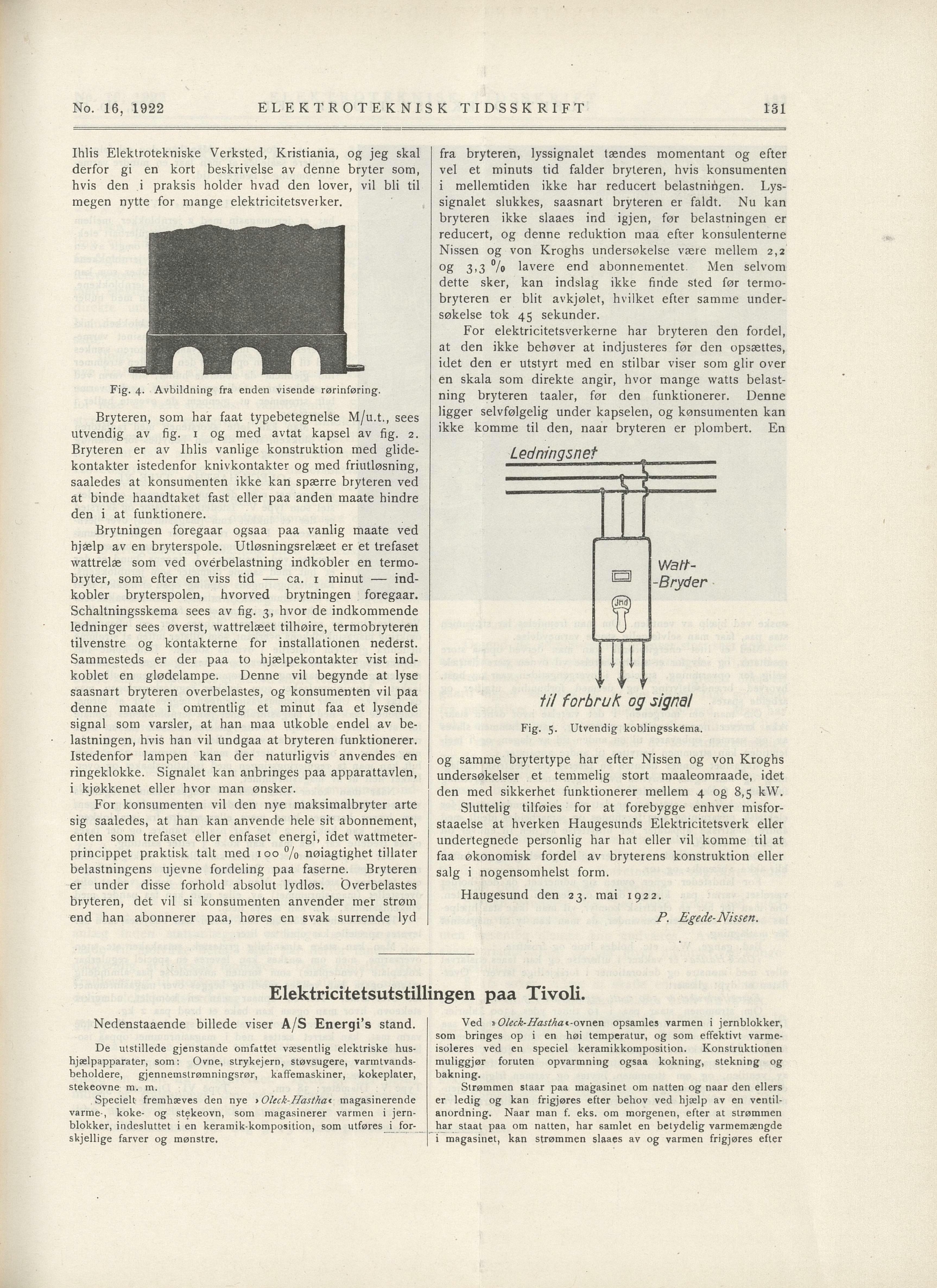

ELEKTROTEKNISK TIDSSKRIFT
No. 16, 1922
Ihlis Elektrotekniske Verksted, Kristiania, og jeg skal
derfor gi en kort beskrivelse av denne bryter som,
hvis den i praksis holder hvad den lover, vil bli til
megen nytte for mange elektricitetsverker.
fra bryteren, lyssignalet tændes momentant og efter
vel et minuts tid falder bryteren, hvis konsumenten
i mellemtiden ikke har reducert belastningen. Lys
signalet slukkes, saasnart bryteren er faldt. Nu kan
bryteren ikke slaaes ind igjen, før belastningen er
reducert, og denne reduktion maa efter konsulenterne
Nissen og von Kroghs undersøkelse være mellem 2,2
og 3-3 % lavere end abonnementet Men selvom
dette sker, kan indslag ikke finde sted før termo
bryteren er blit avkjølet, hvilket efter samme under
søkelse tok 45 sekunder.
For elektricitetsverkerne har bryteren den fordel,
at den ikke behøver at indjusteres før den opsættes,
idet den er utstyrt med en stilbar viser som glir over
en skala som direkte angir, hvor mange watts belast
ning bryteren taaler, før den funktionerer. Denne
ligger selvfølgelig under kapselen, og konsumenten kan
ikke komme til den, naar bryteren er plombert. En
Bryteren, som har faat typebetegnelse M/u.t., sees
utvendig av fig. 1 og med avtat kapsel av fig. 2.
Bryteren er av Ihlis vanlige konstruktion med glide
kontakter istedenfor knivkontakter og med friulløsning,
saaledes at konsumenten ikke kan spærre bryteren ved
at binde haandtaket fast eller paa anden maate hindre
den i at funktionere.
Brytningen foregaar ogsaa paa vanlig maate ved
hjælp av en bryterspole. Utløsningsrelæet er et trefaset
wattrelæ som ved overbelastning indkobler en termo
bryter, som efter en viss tid — ca. 1 minut — ind
kobler bryterspolen, hvorved brytningen foregaar.
Schaltningsskema sees av fig. 3, hvor de indkommende
ledninger sees øverst, wattrelæet tilhøire, termobryteren
tilvenstre og kontakterne for installationen nederst.
Sammesteds er der paa to hjælpekontakter vist ind
koblet en glødelampe. Denne vil begynde at lyse
saasnart bryteren överbelastes, og konsumenten vil paa
denne maate i omtrentlig et minut faa et lysende
signal som varsler, at han niaa utkoble endel av be
lastningen, hvis han vil undgaa at bryteren funktionerer.
Istedenfoi* lampen kan der naturligvis anvendes en
ringeklokke. Signalet kan anbringes paa apparattavlen,
i kjøkkenet eller hvor man ønsker.
og samme brytertype har efter Nissen og von Kroghs
undersøkelser et temmelig stort raaaleomraade, idet
den med sikkerhet funktionerer mellem 4 og 8,5 kW,
For konsumenten vil den nye maksimalbryter arte
sig saaledes, at han kan anvende hele sit abonnement,
enten som trefaset eller enfaset energi, idet wattmeter
princippet praktisk talt med 100% nøiagtighet tillåter
belastningens ujevne fordeling paa faserne. Bryteren
er under disse forhold absolut lydløs. Överbelastes
bryteren, det vil si konsumenten anvender mer strøm
end han abonnerer paa, høres en svak surrende lyd
Sluttelig tilføies for at forebygge enhver misfor
staaelse at hverken Haugesunds Elektricitetsverk eller
undertegnede personlig har hat eller vil komme til at
faa økonomisk fordel av bryterens konstruktion eller
salg i nogensomhelst form.
Ved » Oleck-Hastha*.-o\nex\ opsamles varmen i jernblokker,
som bringes op i en høi temperatur, og som effektivt varme
isoleres ved en speciel keramikkomposition. Konstruktionen
muliggjør foruten opvarmning ogsaa kokning, stekning og
bakning.
De utstillede gjenstande omfattet væsentlig elektriske hus
hjælpapparater, som; Ovne, strykejern, støvsugere, varmlvands
beholdere, gjennemstrømningsrør, kaffemaskiner, kokeplater,
stekeovne m. m. Strømmen staar paa magasinet om natten og naar den ellers
er ledig og kan frigjøres efter behov ved hjælp av en ventil
anordning. Naar man f. eks. om morgenen, efter at strømmen
har staat paa om natten, har samlet en betydelig varmemængde
i magasinet, kan strømmen slaaes av og varmen frigjøres efter
Specielt fremhæves den nye > Okck-Hastha*. magasinerende
varme-, koke- og stekeovn, som magasinerer varmen i jern
blokker, indesluttet i en keramik-komposition, som utføres i for
skjellige farver og mønstre.
Fig. 4. Avbildning fra enden visende rørinføring.
Fig. 5. Utvendig koblingsskéma.
/// forbruK og signal
131
Watt-
B -Bryder
