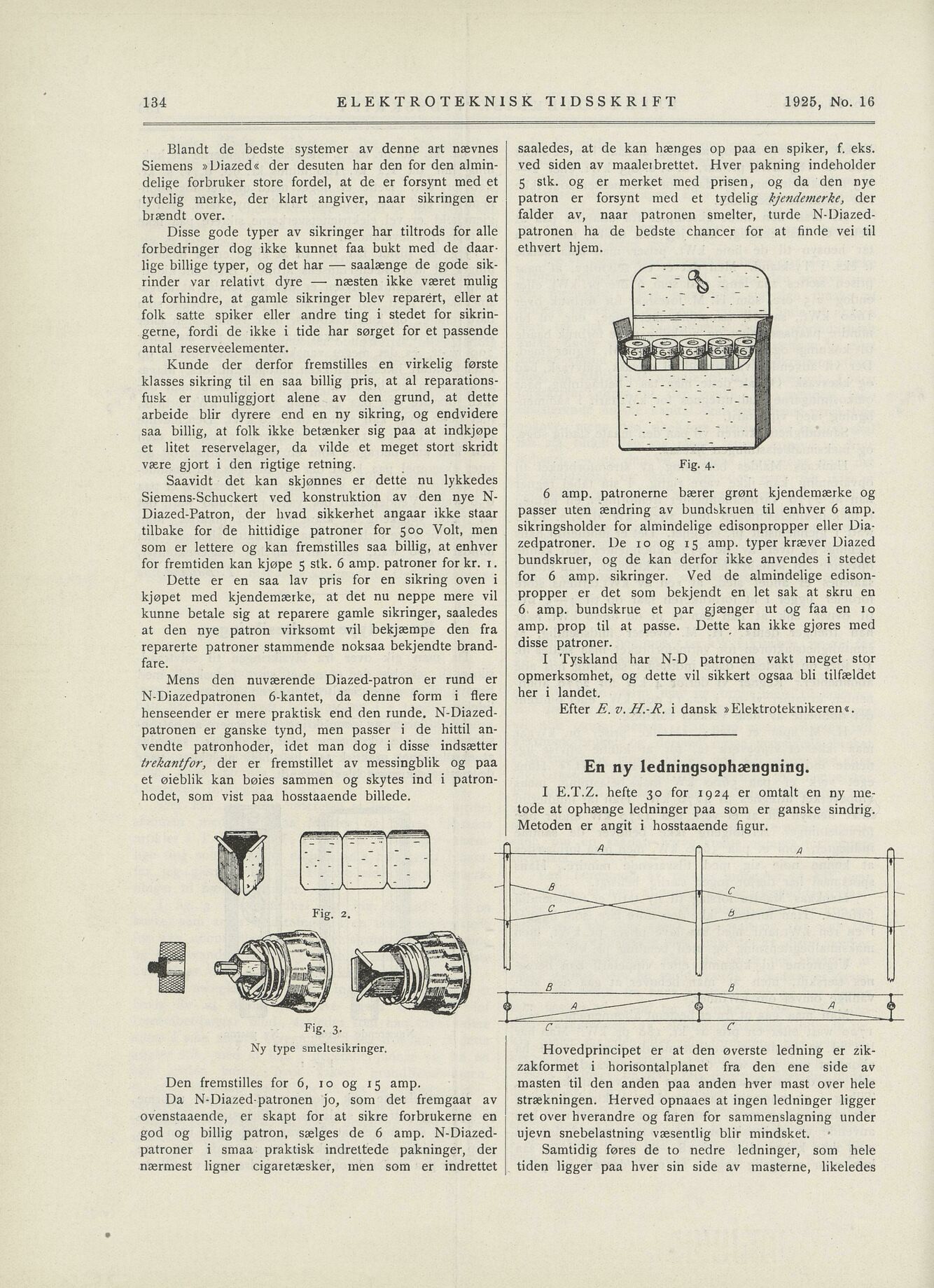

Efter E. v.H.-R. i dansk »Elektroteknikeren«.
En ny ledningsophængning.
Ny type smeltesikringer,
Den fremstilles for 6, 10 og 15 amp
Da N-Diazed-patronen jo, som det fremgaar av
ovenstaaende, er skapt for at sikre forbrukerne
ELEKTROTEKNISK TIDSSKRIFT 1925, No. 16
saaledes, at de kan hænges op paa en spiker, f. eks.
ved siden av maaleibrettet. Hver pakning indeholder
5 stk. og er merket med prisen, og da den nye
patron er forsynt med et tydelig hje7idemerke, der
falder av, naar patronen smelter, turde N-Diazed
patronen ha de bedste chancer for at finde vei til
ethvert hjem.
Blandt de bedste systemer av denne art nævnes
Siemens »Diazed« der desuten har den for den almin
delige forbruker store fordel, at de er forsynt med et
tydelig merke, der klart angiver, naar sikringen er
brændt over.
Disse gode typer av sikringer har tiltrods for alle
forbedringer dog ikke kunnet faa bukt med de daar
lige billige typer, og det har — saalænge de gode sik
rinder var relativt dyre — næsten ikke været mulig
at forhindre, at gamle sikringer blev reparert, eller at
folk satte spiker eller andre ting i stedet for sikrin
gerne, fordi de ikke i tide har sørget for et passende
antal reserveelementer.
Kunde der derfor fremstilles en virkelig første
klasses sikring til en saa billig pris, at al reparations
fusk er umuliggjort alene av den grund, at dette
arbeide blir dyrere end en ny sikring, og endvidere
saa billig, at folk ikke betænker sig paa at indkjøpe
et litet reservelager, da vilde et meget stort skridt
være gjort i den rigtige retning.
Saavidt det kan skjønnes er dette nu lykkedes
Siemens-Schuckert ved konstruktion av den nye N-
Diazed-Patron, der hvad sikkerhet angaar ikke staar
tilbake for de hittidige patroner for 500 Volt, men
som er lettere og kan fremstilles saa billig, at enhver
for fremtiden kan kjøpe 5 stk. 6 amp. patroner for kr, 1.
6 amp. patronerne bærer grønt kjendemærke og
passer uten ændring av bundskruen til enhver 6 amp.
sikringsholder for almindelige edisonpropper eller Dia
zedpatroner. De 10 og 15 amp. typer kræver Diazed
bundskruer, og de kan derfor ikke anvendes i stedet
for 6 amp, sikringer. Ved de almindelige edison
propper er det som bekjendt en let sak at skru en
6 amp. bundskrue et par gjænger ut og faa en 10
amp. prop til at passe. Dette kan ikke gjøres med
disse patroner.
Dette er en saa lav pris for en sikring oven i
kjøpet med kjendemærke, at det nu neppe mere vil
kunne betale sig at reparere gamle sikringer, saaledes
at den nye patron virksomt vil bekjæmpe den fra
reparerte patroner stammende noksaa bekjendte brand
fare. I Tyskland har N-D patronen vakt meget stor
opmerksornhet, og dette vil sikkert ogsaa bli tilfældet
her i landet.
Mens den nuværende Diazed-patron er rund er
N-Diazedpatronen 6-kantet, da denne form i flere
henseender er mere praktisk end den runde. N-Diazed
patronen er ganske tynd, men passer i de hittil an
vendte patronhoder, idet man dog i disse indsætter
trekantfor, der er fremstillet av messingblik og paa
et øieblik kan bøies sammen og skytes ind i patron
hodet, som vist paa hosstaaende billede. I E.T.Z. hefte 30 for 1924 er omtalt en ny me
tode at ophænge ledninger paa som er ganske sindrig.
Metoden er angit i hosstaaende figur.
Hovedprincipet er at den øverste ledning er zik
zakformet i horisontalplanet fra den ene side av
masten til den anden paa anden hver mast over hele
strækningen. Herved opnaaes at ingen ledninger ligger
ret over hverandre og faren for sammenslagning under
ujevn snebelastning væsentlig blir mindsket.
god og billig patron, sælges de 6 amp. N-Diazed
patroner i smaa praktisk indrettede pakninger, der
nærmest ligner cigaretæsker, men som er indrettet
Samtidig føres de to nedre ledninger, som hele
tiden ligger paa hver sin side av masterne, likeledes
F>g- 3
Fig. 4.
134
’.-’.–.V
Fig. 3. ~~c ’
