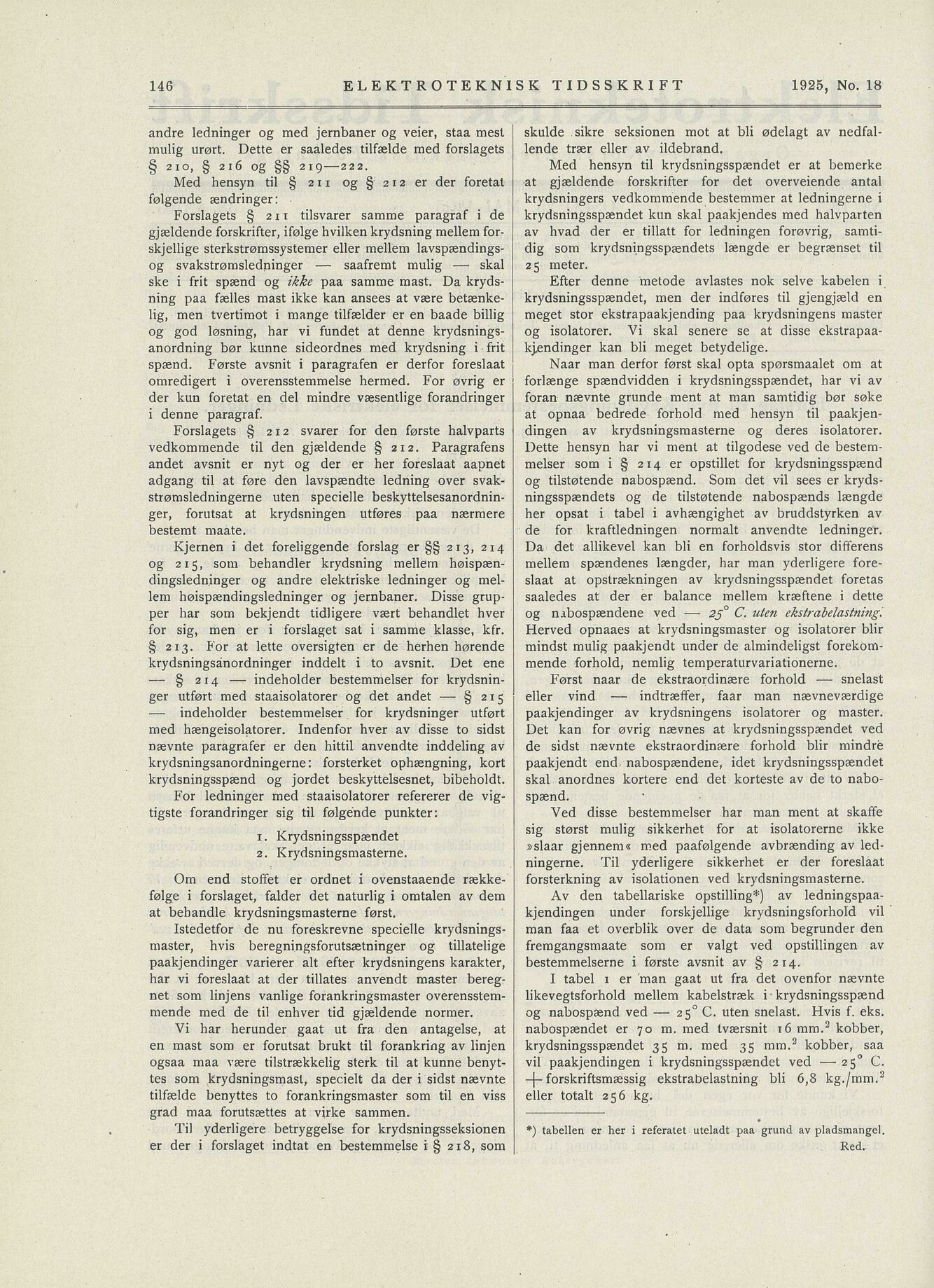

1. Krydsningsspændet
2. Krydsningsmasterne.
ELEKTROTEKNISK TIDSSKRIFT 1925, No. 18
skulde sikre seksionen mot at bli ødelagt av nedfal
lende trær eller av ildebrand.
andre ledninger og med jernbaner og veier, staa mest
mulig urørt. Dette er saaledes tilfælde med förslagets
§ 210, § 216 og §§ 219—222. Med hensyn til krydsningsspændet er at bemerke
at gjældende forskrifter for det overveiende antal
krydsningers vedkommende bestemmer at ledningerne i
krydsningsspændet kun skal paakjendes med halvparten
av hvad der er tillatt for ledningen forøvrig, samti
dig som krydsningsspændets længde er begrænset til
25 meter.
Med hensyn til § 211 og § 212 er der foretat
følgende ændringer;
Förslagets § 211 tilsvarer samme paragraf ide
gjældende forskrifter, ifølge hvilken krydsning mellem for
skjellige sterkstrømssystemer eller mellem lavspændings
og svakstrømsledninger — saafremt mulig — skal
ske i frit spænd og ikke paa samme mast. Da kryds
ning paa fælles mast ikke kan ansees at være betænke
lig, men tvertimot i mange tilfælder er en baade billig
og god løsning, har vi fundet at denne krydsnings
anordning bør kunne sideordnes med krydsning i frit
spænd. Første avsnit i paragrafen er derfor foreslaat
omredigert i overensstemmelse hermed. For øvrig er
der kun foretat en del mindre væsentlige forandringer
i denne paragraf.
Efter denne metode avlastes nok selve kabelen i
krydsningsspændet, men der indføres til gjengjæld en
meget stor ekstrapaakjending paa krydsningens master
og isolatorer. Vi skal senere se at disse ekstrapaa
kjændinger kan bli meget betydelige.
Naar man derfor først skal opta spørsmaalet om at
forlænge spændvidden i krydsningsspændet, har vi av
foran nævnte grunde ment at man samtidig bør søke
at opnaa bedrede forhold med hensyn til paakjen
dingen av krydsningsmasterne og deres isolatorer.
Dette hensyn har vi ment at tilgodese ved de bestem
melser som i § 214 er opstillet for krydsningsspænd
og tilstøtende nabospænd. Som det vil sees er kryds
ningsspændets og de tilstøtende nabospænds længde
her opsat i tabel i avhængighet av bruddstyrken av
de for kraftledningen normalt anvendte ledninger.
Da det allikevel kan bli en forholdsvis stor differens
mellem spændenes længder, har man yderligere fore
slaat at opstrækningen av krydsningsspændet foretas
saaledes at der er balance mellem kræftene i dette
og nabospændene ved — 2J° C. uten ekstrabelastning.
Herved opnaaes at krydsningsmaster og isolatorer blir
mindst mulig paakjendt under de almindeligst forekom
mende forhold, nemlig temperaturvariationerne.
Förslagets § 212 svarer for den første halvparts
vedkomraende til den gjældende § 212. Paragrafens
andet avsnit er nyt og der er her foreslaat aapnet
adgang til at føre den lavspændte ledning over svak
strømsledningerne uten specielle beskyttelsesanordnin
ger, forutsat at krydsningen utføres paa nærmere
bestemt maate.
Kjernen i det foreliggende forslag er §§ 213, 214
og 215, som behandler krydsning mellem høispæn
dingsledninger og andre elektriske ledninger og mel
lem høispændingsledninger og jernbaner. Disse grup
per har som bekjendt tidligere vært behandlet hver
for sig, men er i forslaget sat i samme klasse, kfr.
§ 213. For at lette oversigten er de herhen hørende
krydsningsänordninger inddelt i to avsnit. Det ene
— § 214 — indeholder bestemmelser for krydsnin
ger utført med staaisolatorer og det andet — § 215
— indeholder bestemmelser for krydsninger utført
med hængeisolatorer. Indenfor hver av disse to sidst
nævnte paragrafer er den hittil anvendte inddeling av
krydsningsanordningerne: forsterket ophængning, kort
krydsningsspænd og jordet beskyttelsesnet, bibeholdt.
Først naar de ekstraordinære forhold — snelast
eller vind — indtræffer, faar man nævneværdige
paakjendinger av krydsningens isolatorer og master.
Det kan for øvrig nævnes at krydsningsspændet ved
de sidst nævnte ekstraordinære forhold blir mindre
paakjendt end> nabospændene, idet krydsningsspændet
skal anordnes kortere end det korteste av de to nabo
spænd.
For ledninger med staaisolatorer refererer de vig
tigste forandringer sig til følgénde punkter: Ved disse bestemmelser har man ment at skaffe
sig størst mulig sikkerhet for at isolatorerne ikke
»slaar gjennem« med paafølgende avbrænding av led
ningerne. Til yderligere sikkerhet er der foreslaat
forsterkning av isolationen ved krydsningsmasterne.
Om end stoffet er ordnet i ovenstaaende række
følge i forslaget, falder det naturlig i omtalen av dem
at behandle krydsningsmasterne først.
Av den tabellariske opstilling*) av ledningspaa
kjendingen under forskjellige krydsningsforhold vil
man faa et overblik over de data som begrunder den
fremgangsmaate som er valgt ved opstillingen av
bestemmelserne i første avsnit av § 214.
Istedetfor de nu foreskrevne specielle krydsnings
master, hvis beregningsforutsætninger og tillatelige
paakjendinger varierer alt efter krydsningens karakter,
har vi foreslaat at der tillätes anvendt master bereg
net som linjens vanlige forankringsmaster overensstem
mende med de til enhver tid gjældende normer.
I tabel 1 er man gaat ut fra det ovenfor nævnte
likevegtsforhold mellem kabelstræk i krydsningsspænd
og nabospænd ved — 250 C. uten snelast. Hvis f. eks.
nabospændet er 70 m. med tværsnit 16 mm.2 kobber,
krydsningsspændet 35 m. med 35 mm. 2 kobber, saa
vil paakjendingen i krydsningsspændet ved — 250 C.
-j- forskriftsmæssig ekstrabelastning bli 6,8 kg,/mm. 2
eller totalt 256 kg.
Vi har herunder gaat ut fra den antagelse, at
en mast som er forutsat brukt til forankring av linjen
ogsaa maa være tilstrækkelig sterk til at kunne benyt
tes som krydsningsmast, specielt da der i sidst nævnte
tilfælde benyttes to forankringsmaster som til en viss
grad maa forutsættes at virke sammen.
Til yderligere betryggelse for krydsningsseksionen
er der i forslaget indtat en bestemmelse i § 218, som
’) tabellen er her i referatet uteladt paa grund av pladsmangel.
146
