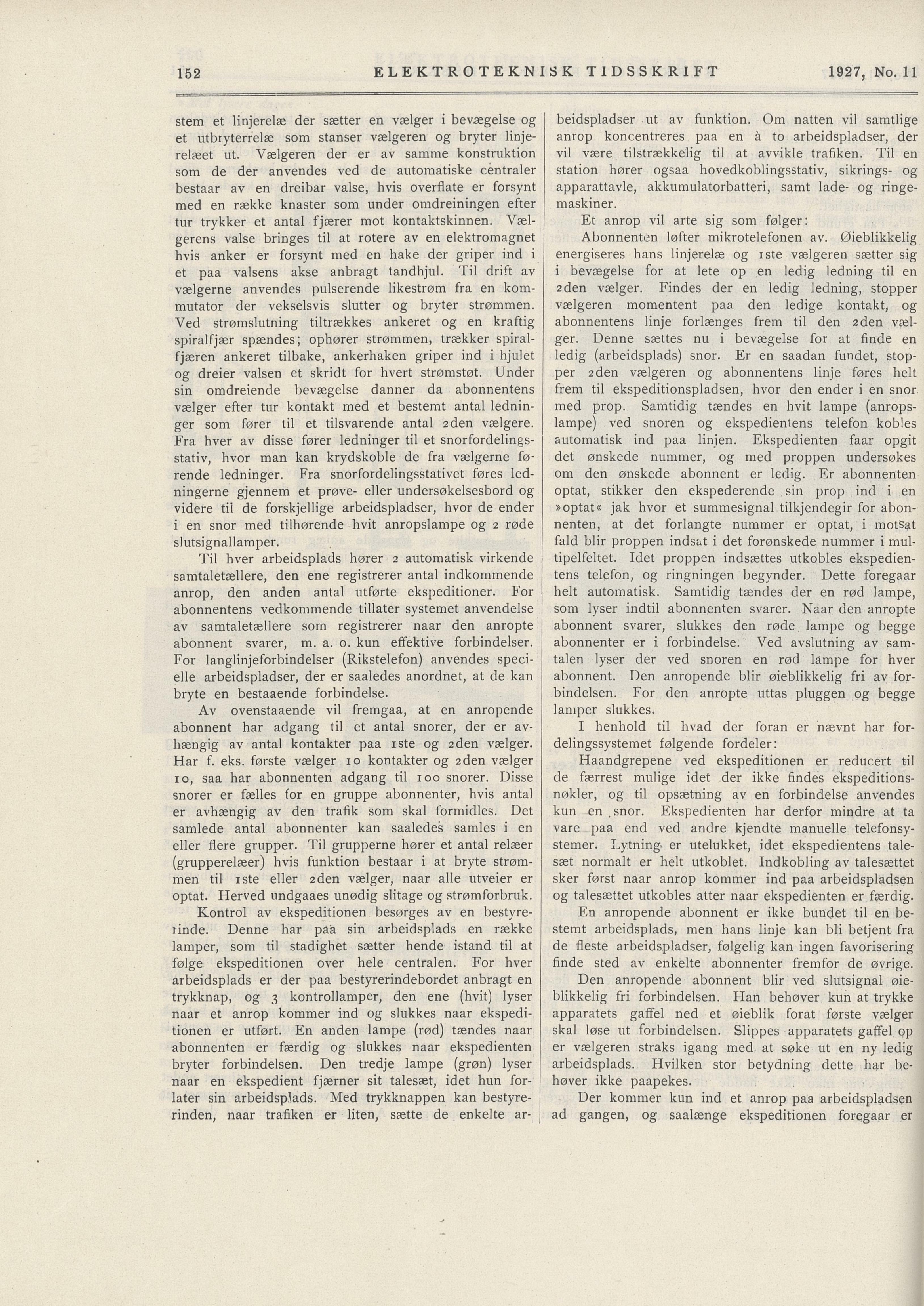

Full resolution (JPEG) - On this page / på denna sida - No. 11. 15. april 1927 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Et anrop vil arte sig som følger:
ELEKTROTEKNISK TIDSSKRIFT 1927, No. 11
beidspladser ut av funktion. Om natten vil samtlige
anrop koncentreres paa en ä to arbeidspladser, der
vil være tilstrækkelig til at avvikle trafiken. Til en
station hører ogsaa hovedkoblingsstativ, sikrings- og
apparattavle, akkumulatorbatteri, samt lade- og ringe
maskiner.
stem et linjerelæ der sætter en vælger i bevægelse og
et utbryterrelæ som stanser vælgeren og bryter linje
relæet ut. Vælgeren der er av samme konstruktion
som de der anvendes ved de automatiske centraler
bestaar av en dreibar valse, hvis overflate er forsynt
med en række knaster som under omdreiningen efter
tur trykker et antal fjærer mot kontaktskinnen. Væl
gerens valse bringes til at rotere av en elektromagnet
hvis anker er forsynt med en hake der griper ind i
et paa valsens akse anbragt tandhjul. Til drift av
vælgerne anvendes pulserende likestrøm fra en kom
mutator der vekselsvis slutter og bryter strømmen.
Ved strømslutning tiltrækkes ankeret og en kraftig
spiralfjær spændes; ophører strømmen, trækker spiral
fjæren ankeret tilbake, ankerhaken griper ind i hjulet
og dreier valsen et skridt for hvert strømstøt. Under
sin omdreiende bevægelse danner da abonnentens
vælger efter tur kontakt med et bestemt antal lednin
ger som fører til et tilsvarende antal 2den vælgere.
Fra hver av disse fører ledninger til et snorfordelings
stativ, hvor man kan krydskoble de fra vælgerne fø
rende ledninger. Fra snorfordelingsstativet føres led
ningerne gjennem et prøve- eller undersøkelsesbord og
videre til de forskjellige arbeidspladser, hvor de ender
i en snor med tilhørende hvit anropslampe og 2 røde
slutsignallamper.
Abonnenten løfter mikrotelefonen av. Øieblikkelig
energiseres hans linjerelæ og iste vælgeren sætter sig
1 bevægelse for at lete op en ledig ledning til en
2 den vælger. Findes der en ledig ledning, stopper
vælgeren momentent paa den ledige kontakt, og
abonnentens linje forlænges frem til den 2 den væl
ger. Denne sæltes nu i bevægelse for at finde en
ledig (arbeidsplads) snor. Er en saadan fundet, stop
per aden vælgeren og abonnentens linje føres helt
frem til ekspeditionspladsen, hvor den ender i en snor
med prop. Samtidig tændes en hvit lampe (anrops
lampe) ved snoren og ekspedientens telefon kobles
automatisk ind paa linjen. Ekspedienten faar opgit
det ønskede nummer, og med proppen undersøkes
om den ønskede abonnent er ledig. Er abonnenten
optat, stikker den ekspederende sin prop ind i en
»optat« jak hvor et surnmesignal tilkjendegir for abon
nenten, at det forlangte nummer er optat, i motsat
fald blir proppen indsat i det forønskede nummer i mul
tipelfeltet. Idet proppen indsættes utkobles ekspedien
tens telefon, og ringningen begynder. Dette foregaar
helt automatisk. Samtidig tændes der en rød lampe,
som lyser indtil abonnenten svarer. Naar den anropte
abonnent svarer, slukkes den røde lampe og begge
abonnenter er i forbindelse. Ved avslutning av sam
talen lyser der ved snoren en rød lampe for hver
abonnent. Den anropende blir øieblikkelig fri av for
bindelsen. For den anropte uttas pluggen og begge
lamper slukkes.
Til hver arbeidsplads hører a automatisk virkende
samtaletællere, den ene registrerer antal indkommende
anrop, den anden antal utførte ekspeditioner. For
abonnentens vedkommende tillåter systemet anvendelse
av samtaletællere sorn registrerer naar den anropte
abonnent svarer, m. a. o. kun effektive förbindelser.
For langlinjeforbindelser (Rikstelefon) anvendes speci
elle arbeidspladser, der er saaledes anordnet, at de kan
bryte en bestaaende forbindelse.
Av ovenstaaende vil fremgaa, at en anropende
abonnent har adgang til et antal snorer, der er av
hængig av antal kontakter paa iste og aden vælger.
Har f. eks. første vælger 10 kontakter og aden vælger
10, saa har abonnenten adgang til x00 snorer. Disse
snorer er fælles for en gruppe abonnenter, hvis antal
er avhængig av den trafik som skal formidles. Det
samlede antal abonnenter kan saaledes samles i en
eller flere grupper. Til grupperne hører et antal relæer
(grupperelæer) hvis funktion bestaar i at bryte strøm
men til iste eller aden vælger, naar alle utveier er
optat. Herved undgaaes unødig slitage og strømforbruk.
I henhold til hvad der foran er nævnt har for
delingssystemet følgende fordeler:
Haandgrepene ved ekspeditionen er reducert til
de færrest mulige idet der ikke findes ekspeditions
nøkler, og til opsætning av en forbindelse anvendes
kun en .snor. Ekspedienten har derfor mindre at ta
vare paa end ved andre kjendte manuelle telefonsy
stemen Lytning* er utelukket, idet ekspedientens tale
sæt normalt er helt utkoblet. Indkobling av talesættet
sker først naar anrop kommer ind paa arbeidspladsen
og talesættet utkobles alter naar ekspedienten er færdig.
Kontrol av ekspeditionen besørges av en bestyre
rinde. Denne har paa sin arbeidsplads en række
lamper, som til stadighet sætter hende istand til at
følge ekspeditionen over hele centralen. For hver
arbeidsplads er der paa bestyrerindebordet anbragt en
trykknap, og 3 kontrollamper, den ene (hvit) lyser
naar et anrop kommer ind og slukkes naar ekspedi
tionen er utført. En anden lampe (rød) tændes naar
abonnenten er færdig og slukkes naar ekspedienten
bryter forbindelsen. Den tredje lampe (grøn) lyser
naar en ekspedient fjærner sit talesæt, idet hun för
låter sin arbeidsplads. Med trykknappen kan bestyre
rinden, naar trafiken er liten, sætte de enkelte ar-
En anropende abonnent er ikke bundet til en be
stemt arbeidsplads, men hans linje kan bli betjent fra
de fleste arbeidspladser, følgelig kan ingen favorisering
finde sted av enkelte abonnenter fremfor de øvrige.
Den anropende abonnent blir ved slutsignal øie
blikkelig fri forbindelsen. Han behøver kun at trykke
apparatets gaffel ned et øieblik forat første vælger
skal løse ut forbindelsen. Slippes apparatets gaffel op
er vælgeren straks igang med at søke ut en ny ledig
arbeidsplads. Hvilken stor betydning dette har be
høver ikke paapekes.
Der kommer kun ind et anrop paa arbeidspladsen
ad gangen, og saalænge ekspeditionen foregaar er
152
