nW. umbo Ull
aiW, ix/iuu VtU

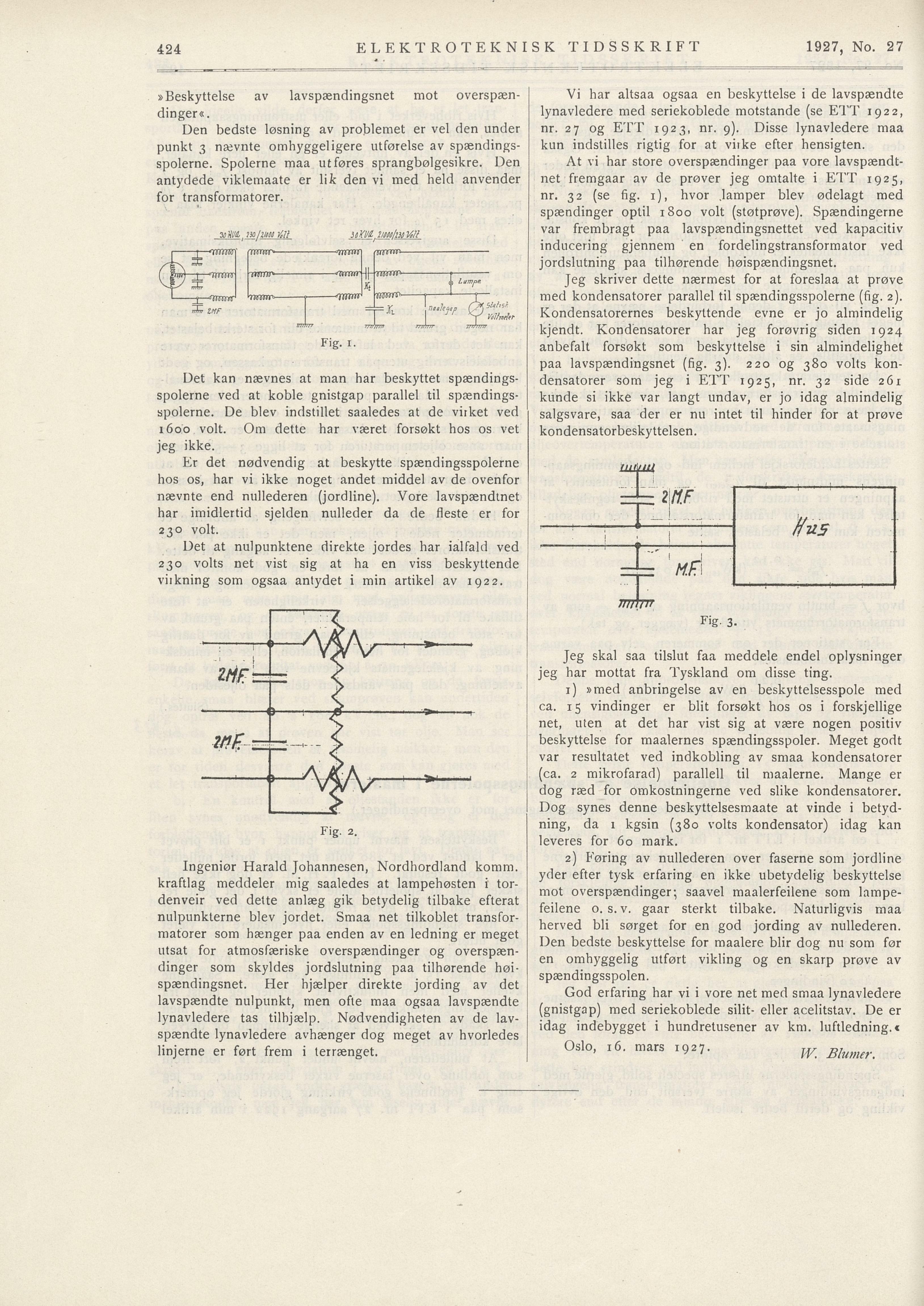

1927, No. 27
ELEKTROTEKNISK TIDSSKRIFT
Vi har altsaa ogsaa en beskyttelse i de lavspændte
lynavledere med seriekoblede motstande (se ETT 1922,
nr. 27 og ETT 1923, nr. 9). Disse lynavledere maa
kun indstilles rigtig for at viike efter hensigten.
»Beskyttelse av lavspændingsnet mot overspæn
dinger».
Den bedste løsning av problemet er vel den under
punkt 3 nævnte omhyggeligere utførelse av spændings
spolerne. Spolerne maa utføres sprangbølgesikre. Den
antydede viklemaate er lik den vi med held anvender
for transformatorer.
At vi har store overspændinger paa vore lavspændt
net fremgaar av de prøver jeg omtalte i ETT 1925,
nr. 32 (se fig. 1), hvor Jamper blev ødelagt med
spændinger optil 1800 volt (støtprøve). Spændingerne
var frembragt paa lavspændingsnettet ved kapacitiv
inducering gjennem en fordelingstransformator ved
jordslutning paa tilhørende høispændingsnet.
Jeg skriver dette nærmest for at foreslaa at prøve
med kondensatorer parallel til spændingsspolerne (fig. 2).
Kondensatorernes beskyttende evne er jo almindelig
kjendt. Kondensatorer har jeg forøvrig siden 1924
anbefalt forsøkt som beskyttelse i sin almindelighet
paa lavspændingsnet (fig. 3). 220 og 380 volts kon
densatorer som jeg i ETT 1925, nr. 32 side 261
kunde si ikke var langt undav, er jo idag almindelig
salgsvare, saa der er nu intet til hinder for at prøve
kondensatorbeskyttelsen.
Det kan nævnes at man har beskyttet spændings
spolerne ved at koble gnistgap parallel til spændings
spolerne. De blev indstillet saaledes at de virket ved
1600 volt. Om dette har været forsøkt hos os vet
jeg ikke.
Er det nødvendig at beskytte spændingsspolerne
hos os, har vi ikke noget andet middel av de ovenfor
nævnte end nullederen (jordline). Vore lavspændlnet
har imidlertid sjelden nulleder da de fleste er for
230 volt.
Det at nulpunktene direkte jordes har ialfald ved
230 volts net vist sig at ha en viss beskyttende
viikning som ogsaa anlydet i min artikel av 1922.
Jeg skal saa tilslut faa meddele endel oplysninger
jeg har mottat fra Tyskland om disse ting.
1) »med anbringelse av en beskyttelsesspole med
ca. 15 vindinger er blit forsøkt hos os i forskjellige
net, uten at det har vist sig at være nogen positiv
beskyttelse for maalernes spændingsspoler. Meget godt
var resultatet ved indkobling av smaa kondensatorer
(ca. 2 mikrofarad) parallell til maalerne. Mange er
dog ræd for omkostningerne ved slike kondensatorer.
Dog synes denne beskyttelsesmaate at vinde i betyd
ning, da i kgsin (380 volts kondensator) idag kan
leveres for 60 mark.
2) Føring av nullederen over faserne som jordline
yder efter tysk erfaring en ikke ubetydelig beskyttelse
mot overspændinger-, saavel maalerfeilene som lampe
feilene o. s.v. gaar sterkt tilbake. Naturligvis maa
herved bli sørget for en god jording av nullederen.
Den bedste beskyttelse for maalere blir dog nu som før
en omhyggelig utført vikling og en skarp prøve av
spændingsspolen.
Ingeniør Harald Johannesen, Nordhordland komm.
kraftlag meddeler mig saaledes at lampehøsten i tor
denveir ved dette anlæg gik betydelig tilbake efterat
nulpunkterne blev jordet. Smaa net tilkoblet transfor
matorer som hænger paa enden av en ledning er meget
utsat for atmosfæriske overspændinger og overspæn
dinger som skyldes jordslutning paa tilhørende høi
spændingsnet. Her hjælper direkte jording av det
lavspændte nulpunkt, men ofte maa ogsaa lavspændte
lynavledere tas tilhjælp. Nødvendigheten av de lav
spændte lynavledere avhænger dog meget av hvorledes
linjerne er ført frem i terrænget.
God erfaring har vi i vore net med smaa lynavledere
(gnistgap) med seriekoblede silit- eller acelitstav. De er
idag indebygget i hundretusener av km. luftledning.«
Oslo, ,6. mars 1927. m
rrlrrr ZHF
Fig. i.
Fig. 2.
424
I rørar
/Ts . .
mri—i—“Tmror
X
mrnr* “jmwn fiurmn
•mmr<• ’jmnr-)(- ww— ———f
% I larnp*
rwrør» sfnnrr raw j * -r-
+* rltn øsi
7777/777 >7///f//) 777/7777" 777/77777
{IIIJUl
“W
1 1 ; 11 ", . fftLS
== VI
TWVU
Fig- 3.
—* pH 1——- i >’ I
— 1) * — —,
——o— ——**—
