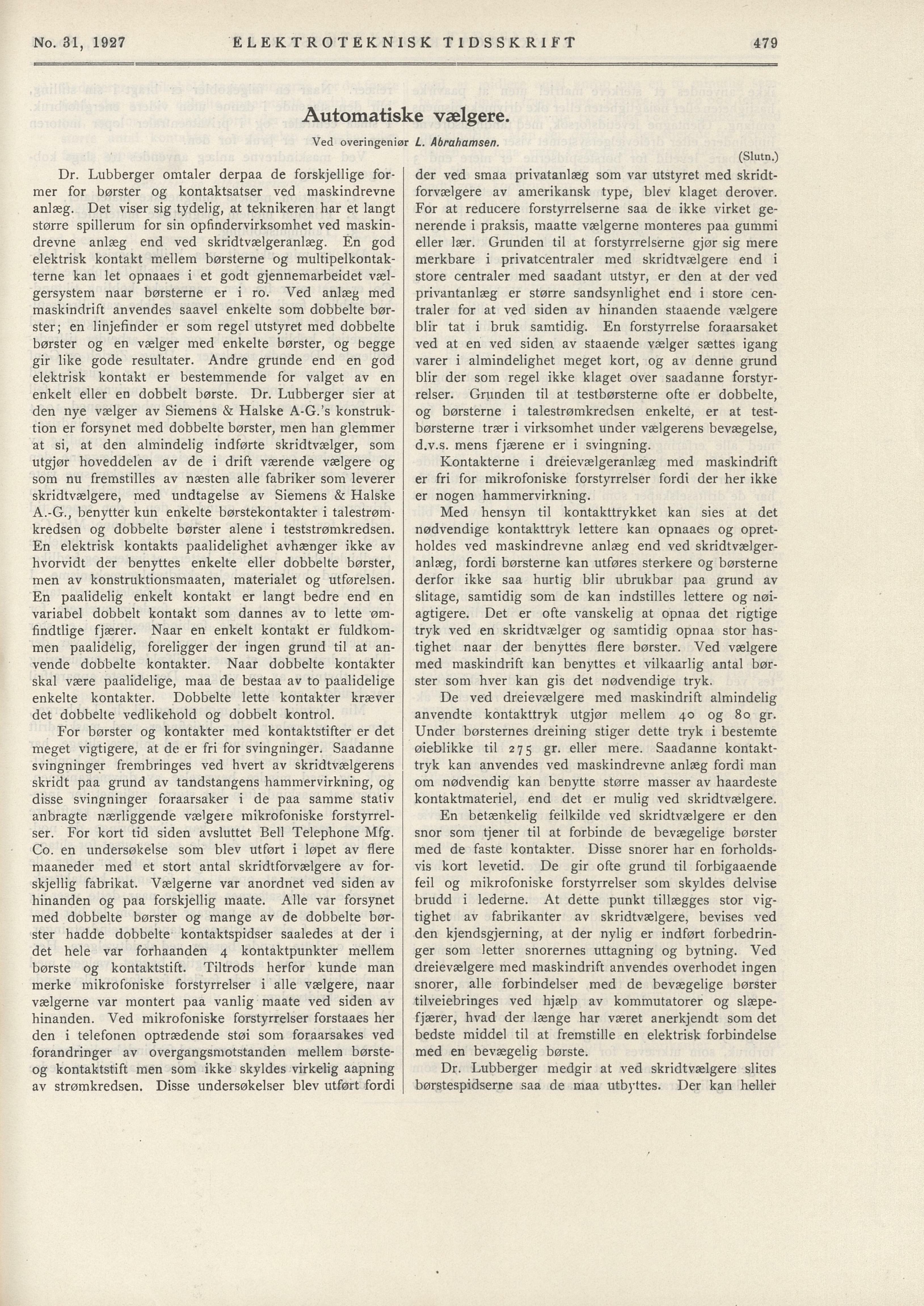

Automatiske vælgere
L. Abrahamsen.
(Slutn.)
No. 31, 1927 ELEKTROTEKNISK TIDSSKRIFT
Dr. Lubberger omtaler derpaa de forskjellige for
mer for børster og kontaktsatser ved maskindrevne
anlæg. Det viser sig tydelig, at teknikeren har et langt
større spillerum for sin opfindervirksomhet ved maskin
drevne anlæg end ved skridtvælgeranlæg. En god
elektrisk kontakt mellem børsterne og multipelkontak
terne kan let opnaaes i et godt gjennomarbeidet væl
gersystem naar børsterne er i ro. Ved anlæg med
maskindrift anvendes saavel enkelte som dobbelte bør
ster; en linjefinder er som regel utstyret med dobbelte
børster og en vælger med enkelte børster, og begge
gir like gode resultater. Andre grunde end en god
elektrisk kontakt er bestemmende for valget av en
enkelt eller en dobbelt børste. Dr. Lubberger sier at
den nye vælger av Siemens & Halske A-G.’s konstruk
tion er forsynet med dobbelte børster, men han glemmer
at si, at den almindelig indførte skridtvælger, som
utgjør hoveddelen av de i drift værende vælgere og
som nu fremstilles av næsten alle fabriker som leverer
skridtvælgere, rned undtagelse av Siemens & Halske
A.-G., benytter kun enkelte børstekontakter i talestrøm
kredsen og dobbelte børster alene i teststrømkredsen.
En elektrisk kontakts paalidelighet avhænger ikke av
hvorvidt der benyttes enkelte eller dobbelte børster,
men av konstruktionsmaaten, materialet og utførelsen.
En paalidelig enkelt kontakt er langt bedre end en
variabel dobbelt kontakt som dannes av to lette øm
findtlige fjærer. Naar en enkelt kontakt er fuldkom
men paalidelig, föreligger der ingen grund til at an
vende dobbelte kontakter. Naar dobbelte kontakter
skal være paalidelige, maa de bestaa av to paalidelige
enkelte kontakter. Dobbelte lette kontakter kræver
det dobbelte vedlikehold og dobbelt kontrol.
der ved smaa privatanlæg som var utstyret med skridt
forvælgere av amerikansk type, blev klaget derover.
For at reducere forstyrrelserne saa de ikke virket ge
nerende i praksis, maatte vælgerne monteres paa gummi
eller lær. Grunden til at forstyrrelserne gjør sig mere
merkbare i privatcentraler med skridtvælgere end i
store centraler med saadant utstyr, er den at der ved
privantanlæg er større sandsynlighet end i store cen
traler for at ved siden av hinanden staaende vælgere
blir tat i bruk samtidig. En forstyrrelse foraarsaket
ved at en ved siden av staaende vælger sættes igang
varer i almindelighet meget kort, og av denne grund
blir der som regel ikke klaget over saadanne forstyr
relser. Grunden til at testbørsterne ofte er dobbelte,
og børsterne i talestrømkredsen enkelte, er at test
børsterne trær i virksomhet under vælgerens bevægelse,
d.v.s. mens fjærene er i svingning.
Kontakterne i dreievælgeranlæg med maskindrift
er fri for mikrofoniske forstyrrelser fordi der her ikke
er nogen hammervirkning.
Med hensyn til kontakttrykket kan sies at det
nødvendige kontakttryk lettere kan opnaaes og opret
holdes ved maskindrevne anlæg end ved skridtvælger
anlæg, fordi børsterne kan utføres sterkere og børsterne
derfor ikke saa hurtig blir ubrukbar paa grund av
slitage, samtidig som de kan indstilles lettere og nøi
agtigere. Det er ofte vanskelig at opnaa det rigtige
tryk ved en skridtvælger og samtidig opnaa stor has
tighet naar der benyttes flere børster. Ved vælgere
med maskindrift kan benyttes et vilkaarlig antal bør
ster som hver kan gis det nødvendige tryk.
De ved dreievælgere med maskindrift almindelig
anvendte kontakttryk utgjør mellem 40 og 80 gr.
Under børsternes dreining stiger dette tryk i bestemte
øieblikke til 275 gr. eller mere. Saadanne kontakt
tryk kan anvendes ved maskindrevne anlæg fordi man
om nødvendig kan benytte større masser av haardeste
kontaktmateriel, end det er mulig ved skridtvælgere.
For børster og kontakter med kontaktstifter er det
meget vigtigere, at de er fri for svingninger. Saadanne
svingninger frembringes ved hvert av skridtvælgerens
skridt paa grund av tandstangens hammervirkning, og
disse svingninger foraarsaker i de paa samme stativ
anbragte nærliggende vælgere mikrofoniske forstyrrel
ser. For kort tid siden avsluttet Bell Telephone Mfg.
Co. en undersøkelse som blev utført i løpet av flere
maaneder med et stort antal skridtforvælgere av for
skjellig fabrikat. Yælgerne var anordnet ved siden av
hinanden og paa forskjellig maate. Alle var forsynet
med dobbelte børster og mange av de dobbelte bør
ster hadde dobbelte kontaktspidser saaledes at der i
det hele var forhaanden 4 kontaktpunkter mellem
børste og kontaktstift. Tiltrods herfor kunde man
merke mikrofoniske forstyrrelser i alle vælgere, naar
vælgerne var montert paa vanlig maate ved siden av
hinanden. Ved mikrofoniske forstyrrelser forstaaes her
den i telefonen optrædende støi som foraarsakes ved
forandringer av overgangsmotstanden mellem børste
og kontaktstift men som ikke skyldes virkelig aapning
av strømkredsen. Disse undersøkelser blev utført fordi
En betænkelig feilkilde ved skridtvælgere er den
snor som tjener til at forbinde de bevægelige børster
med de faste kontakter. Disse snorer har en forholds
vis kort levetid. De gir ofte grund til forbigaaende
feil og mikrofoniske forstyrrelser som skyldes delvise
brudd i lederne. At dette punkt tillægges stor vig
tighet av fabrikanter av skridtvælgere, bevises ved
den kjendsgjerning, at der nylig er indført forbedrin
ger som letter snorernes uttagning og bytning. Ved
dreievælgere med maskindrift anvendes overbodet ingen
snorer, alle förbindelser med de bevægelige børster
tilveiebringes ved hjælp av kommutatorer og slæpe
fjærer, hvad der længe har været anerkjendt som det
bedste middel til at fremstille en elektrisk forbindelse
med en bevægelig børste.
Dr. Lubberger medgir at ved skridtvælgere slites
børstespidserne saa de maa utbyttes. Der kan heller
Ved overingeniør
479
