Fig I
1929, No. 6
ELEKTROTEKNISK TIDSSKRIFT
blindydelse så vidt stangen at en cos cp på 0,85 in
duktivt blir opnådd. Også efter begynnelsen av den
første skikt kl. 6, vedblir effektfaktoren å stå på samme
verdi. Først efter frokostpausen synker den til om
trent 0,7 og står på denne høide til skiktvekselen
kl. 16 hvorpå den igjen stiger til 0,85.
Det tredje diagram viser det samme anlegg
med hele kondensatorbatteriet på 180 blind-kVA
innkoblet. Her er cos cp om natten under 0,5 kapa
sitiv, går tidlig om morgenen kl. 6 over til 0,95 in
duktiv. Under frokostpausen er den ca. 1, synker
derpå til 0,9 induktiv, stiger i middagspausen til 0,95
kapasitiv, holder sig under annen skikt på ca. 0,9 og
går derpå kl. 23 igjen under 0,5 kapasitiv.
Disse 3 registreringskurver viser tydelig hvorledes
kondensatoranlegget hensiktsmessig skal benyttes. Om
natten vil man høist holde 100 kVA i drift for ikke
å trykke cos cp for langt over på den kapasitive side.
Om dagen derimot er drift med den fulle ydelse på
180 blind-kVA helt på sin plass.
Av foranstående kan der trekkes følgende slutning:
I små og midlere anlegg er, så vidt det er teknisk
tilrådelig, den overkompenserte motor og ved store
motorer (over 100 kW), hjelpemagnetiseringsmaskinen
på sin plass. Hvor disse midler ikke lar sig anvende,
bør ved bedrifter der arbeider med kort tid, den
roterende fasekompensator gis fortrinet, mens for be
drifter der arbeider døgnet rundt, kondensatoren er
mere økonomisk. For store bedrifter blir nutildags
næsten alltid den roterende fasekompensator anvendt.
På den annen side er ved store enheter tåpene be
tydelig lavere enn ved småaggregater. Prisen pr. kraft
enhet synker betydelig med maskinens størrelse, mens
ut er cos cp om søndagen når fabrikken står, natur
ligvis sterkt kapasitiv. I øvrig har der ikke inntrådt
noen forstyrrende tilbakevirkninger på nettet som man
fryktet for vilde opstå ved kortslutninger.
Kondensatorens virkemåte belyses klart ved de 3
registreringskurver (fig. 3). Den første av disse viser
det omtalte anlegg uten kompensasjonsinnretning. Cos cp
er her tidlig om morgenen kl. 6 induktiv under 0,5
da kun en ganske liten del av anlegget er i drift og
det svakt belastede transformatoranlegg i høi grad
senker cos (p. Efter begynnelsen av driften stiger cos cp
på ca. 0,75 og holder sig på denne verdi omtrent til
frokostpausen. Efter frokostpausen, når lyset er koblet
av, har man en midlere effektfaktor på 0,5 til o,6
som igjen synker under 0,5 fra middagspausen mel
lem i2 !/2 og 13. Inntil skiktvekselen, som finner
sted omtrent kl. 16, ligger cos cp igjen mellem 0,5
og 0,6; derpå stiger den noe fordi det nu igjen blir
brent lys i større omfang, men synker efter kl. 23, i
slutten av annen skikt, igjen under 0,5.
Det annet diagram viser det samme anlegg.
Dog er her endel av kondensatoranlegget med
en blindydelse på ca. 77 blind-kVA lilkoblet. Om
natten til tidlig om morgenen kl. 6 holder kondensa
toranlegget den gjennem anlegget optatte induktive

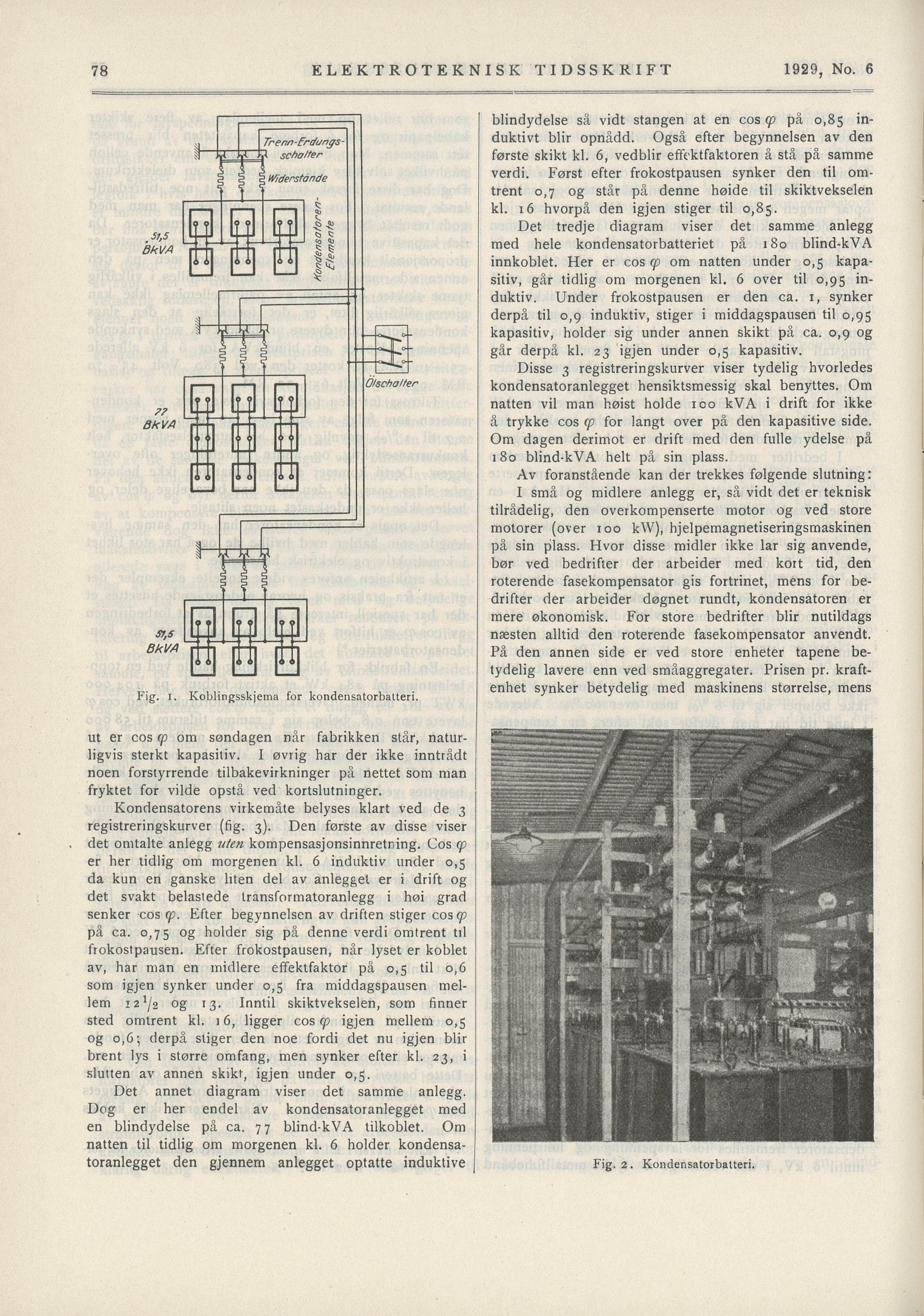

Koblingsskjema for kondensatorbatteri.
Fig. 2. Kondensatorbatteri.
78
Trenn-Erdungs-
i V V V scho/fer
i p i Widerstande
O O 00 00 <5 .Jj
w li-iii-ili-il 1 $
BkVA r–] [’I | |
6 6 6 6 6 6 J5>.
li L-i u r
a L \Å r—L
Tn 3:
|——i i—i Olschalfer
„ MMM
BkVA r-TfT
-rfri
[J E] E]
i—
ST,S . _ ]
BkVA r-T r-1 r–|
666 6 6
