No. 6, 1929 ELEKTROTEKNISK TIDSSKRIFT
prisen for kondensatoren er mindre avhengig av en
heten, når man ser bort fra, at man ikke anvender
batterier med store enheter, men opnår den nødven
dige ydelse ved parallellkobling av mindre kondensa
tortyper.
densatoren, da man foretrekker denne nettop i mindre
anlegg for den kompenserte motor. I Tyskland har
man på dette punkt ennu ikke gjort erfaringer der
tillåter å trekke definitive slutninger. I hvert fall turde
man her også kun vente vanskeligheter i løpet av
natt-timene, da man uten vanskeligheter kan hitføre
en ulkobling av kondensatoren ved hjelp av tarififbe
slemmelser. Da de moderne kabelnett på grunn av
innbygning av reaktanser har en sterk induktiv ka
rakteristikk og der på den annen side knapt er å
regne med en masseanvendelse av kondensatorer, turde
dette problem ikke bli aktuelt i en overskuelig fremtid.
Spørsmålet om kondensatorer av tekniske grunne
er uskikket til kompensasjon ved større anlegg og
hvor det f. eks. dreier sig om større bydeler, må her
stå åpent. Likeså spørsmålet hvorvidt et stort antall
av mindre kondensatorkompenserte anlegg kan forår
sake driftsvanskeligheter. I Amerika synes det siste
spørsmål allerede å være avgjort til fordel for kon
Spenningsreguleringsanlegget består av en serie
transformator og en regulertransformator, hver på ca.
4000 kVA. Serietransformatoren er for en gjennem
gående ydelse på 20 000 kVA. Den til spennings
reguleringsanlegget hørende trinkobler kan betjenes ved
hjelp av trykk knapp. Transformatorene og trinkob
leren er levert av A/S Per Kure. Hele den for spen
ningsreguleringsanlegget nødvendige instrumentering er
levert av Norsk Elektrisk & Brown Boveri. Utvidelsen
av Årlifoss Kraftanlegg med spenningsreguleringsan
legg er projektert av ing. Nissen og von Krogh.
Den 30. september forrige är blev ved Årlifoss
Kraftanlegg tatt i bruk et spenningsreguleringsanlegg.
Det er Skiensfjorden komm, Kraftselskaps kontrakt
med Staten om kraftleveranse fra Nore Kraftanlegg
som har ført til at Årlifoss Kraftanlegg måtte utvides
med et spenningsreguleringsanlegg.
Norekraften kan tilføres Skiensfjorden komm. Kraft
selskap fra Flesaker transformatorstasjon gjennem Rju
kanledningen til Aarlifoss og derfrå over Skiensfjordens
egen 60 kV luftledning til Hauen transformatorstasjon
eller fra Slagen transformatorstasjon og, saa gjennem
Vestfold Kraftselskaps 60 kV nett til Skien transfor
matorstasjon.
Bemerkelsesverdig ved spenningsreguleringsanlegget
er at serietransformatoren er forsynt med en tredje
vikling (tertiærvikling) koblet i trekant. Tertiærviklingen
er dimensjonert for 1/s 4000 kVA og er jordet på et
punkt. Den er anordnet grunnet de overspenninger
som ved jordslutning kan optre på 60 kV nettet.
På Årlifoss kan Nore-kraftspenningen reguleres op
fra 52 000 til 62 000 Volt.
Årlifoss Kraftanlegg.

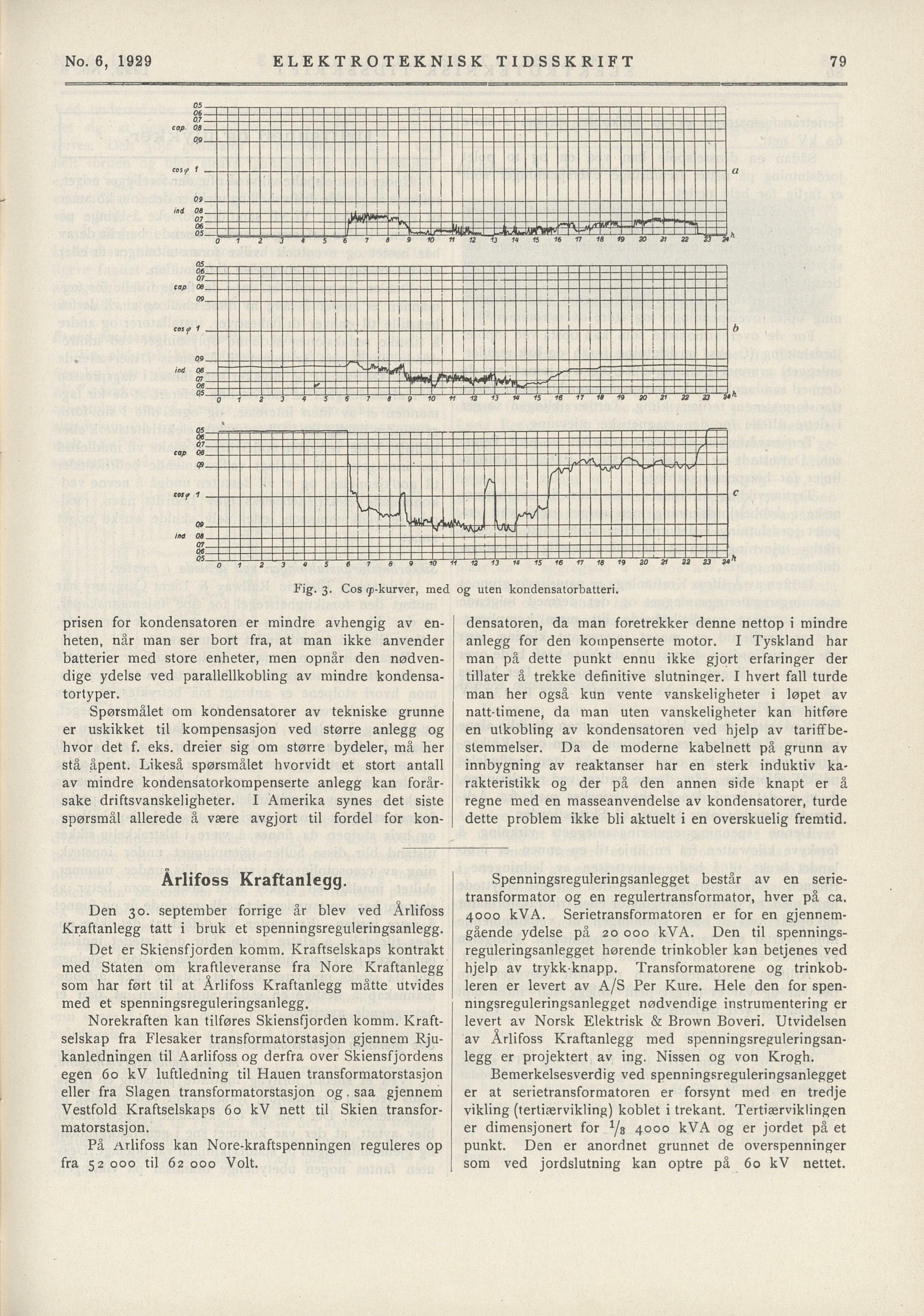

Fig. 3. Cos ip-kurver, med og uten kondensatorbatteri.
79
05 ,,,,,,,, ,-p-r–,
06
07
cap. 08 —
0,9
cos,f f - a
09 |
ini as j rinn — H
0 1 2 3 4 5 6 7 8 9 10 H 12 13 V* 15 16 17 18 19 20 Jl 22 23 24
% r i i l : i i .i.izi i i i i i m I I l-H-l-H-FF]
a? L_zt= =t==l= i-=P–t-=P=P —=u=I==p={=
w oe— — — 1————I—i—1——i——t—i
09 1 1 1 i ! 1—i————i 1—
1 i T i I i
ccif i j ! 1 i U 1 b
j j I j I I
g? zE -E11 -!—I—i—1-E—i—H—*HT! Mill l I H H,
—o i 2 3 9 i 7 i 9 io « « h w is ie n « « k v ia a a*’1
os ’ , . , i , , i , . , i i i i i i i i i i i i i i i r- i i i i ii rn
o?z:zzzzzzzzzzzzzzzzzzzzzz—)—ijzztzz]zzzii3zijEzE -[–I—
cap Q8 __ _ _ j r—I — — i / —
Q9 —
IA’ / 1
•“f * te r —“
09 -I——i–i
Inö QS 1 1 1——i——i f— —I 1
MZIZZIIZZI-lIIIZZ-j—j |_zpl_(_zfz_j 1_ —f—
05 0~1~2~~3 —» —S 6 8 9 10 1111«1 13 ’ M 15 16 ’17 1« »9 20 21 22 23 2*h
