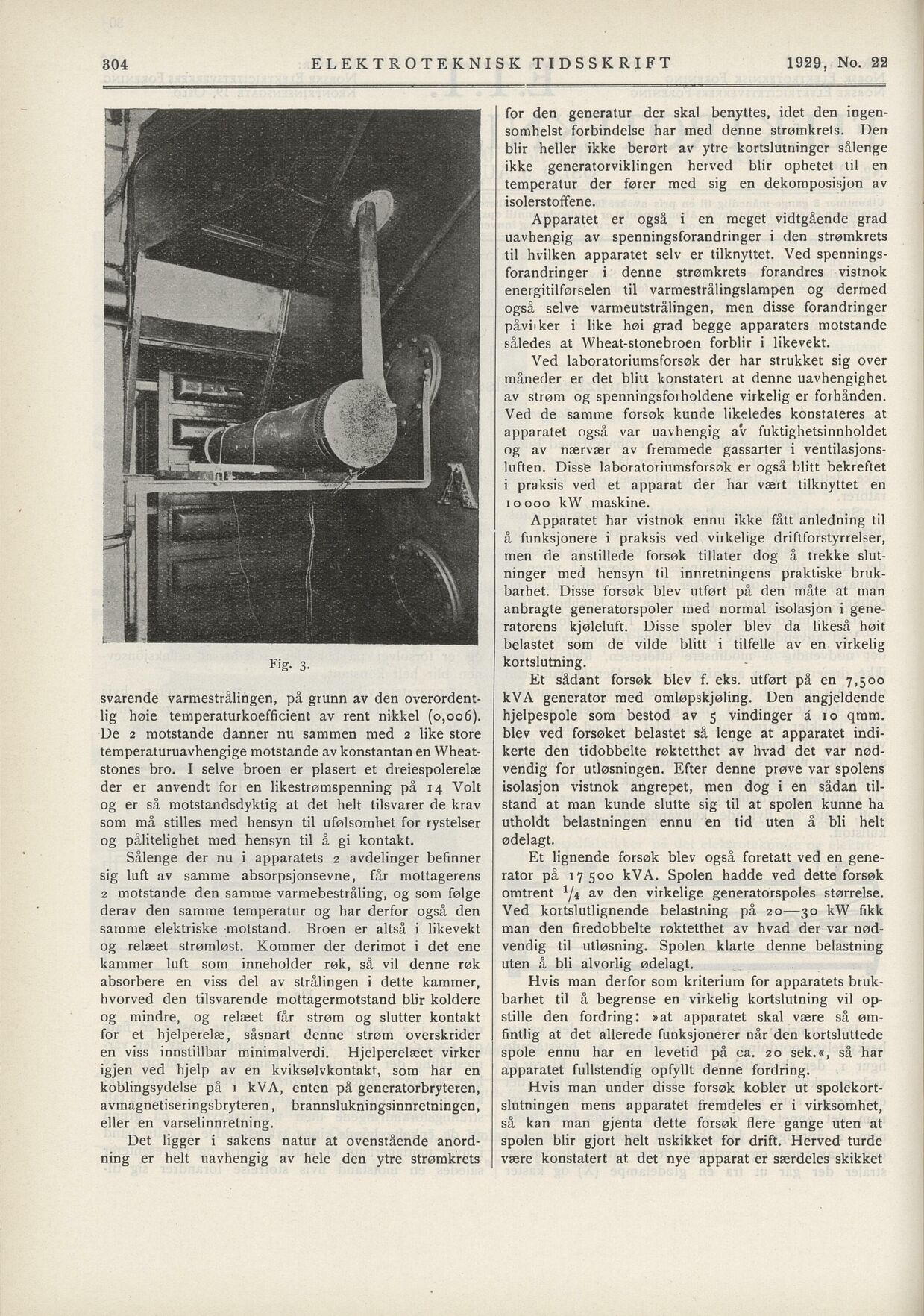

1929, No. 22
ELEKTROTEKNISK TIDSSKRIFT
for den generatur der skal benyttes, idet den ingen
somhelst forbindelse har med denne strømkrets. Den
blir heller ikke berørt av ytre kortslutninger sålenge
ikke generatorviklingen herved blir ophetet lil en
temperatur der fører med sig en dekomposisjon av
isolerstoffene.
Apparatet er også i en meget vidtgående grad
uavhengig av spenningsforandringer i den strømkrets
til hvilken apparatet seiv er tilknyttet. Ved spennings
forandringer i denne strømkrets forandres vistnok
energitilførselen til varmestrålingslampen og dermed
også selve varmeutstrålingen, men disse forandringer
påviiker i like høi grad begge apparaters motstande
således at Wheat-stonebroen forblir i likevekt.
Ved laboratoriumsforsøk der har strukket sig over
måneder er det blitt konstatert at denne uavhengighet
av strøm og spenningsforholdene virkelig er forhånden.
Ved de samme forsøk kunde likeledes konstateres at
apparatet også var uavhengig av fuktighetsinnholdet
og av nærvær av freramede gassarter i ventilasjons
luften. Disse laboratoriumsforsøk er også blitt bekreftet
i praksis ved et apparat der har vært tilknyttet en
r 0000 kW maskine.
Apparatet har vistnok ennu ikke fått anledning til
å funksjonere i praksis ved viikelige driflforstyrrelser,
men de anstillede forsøk tillåter dog å trekke slut
ninger med hensyn til innretningens praktiske bruk
barhet. Disse forsøk blev utført på den måte at man
anbragte generatorspoler med normal isolasjon i gene
ratorens kjøleluft. Disse spoler blev da likeså høit
belastet som de vilde blitt i tilfelle av en virkelig
kortslutning.
Et sådant forsøk blev f. eks. utført på en 7,500
kVA generator med omløpskjøling. Den angjeldende
hjelpespole som bestod av 5 vindinger å 10 qmm.
blev ved forsøket belastet så lenge at apparatet indi
kerte den tidobbelte røktetthet av hvad det var nød
vendig for utløsningen. Efter denne prøve var spolens
isolasjon vistnok angrepet, men dog i en sådan til
stand at man kunde slutte sig til at spolen kunne ha
utholdt belastningen ennu en tid uten å bli helt
ødelagt.
svarende varmestrålingen, på grunn av den overordent
lig høie temperaturkoefficient av rent nikkel (0,006).
De 2 motstande danner nu sammen med 2 like store
temperaturuavhengige motstande av konstantan en Wheat
stones bro. I selve broen er plasert et dreiespolerelæ
der er anvendt for en likestrømspenning på 14 Volt
og er så motstandsdyktig at det helt tilsvarer de krav
som må stilles med hensyn til ufølsomhet for rystelser
og pålitelighet med hensyn til å gi kontakt.
Et lignende forsøk blev også foretatt ved en gene
rator på 17500 kVA. Spolen hadde ved dette forsøk
omtrent */* av den virkelige generatorspoles størrelse.
Ved kortslutlignende belastning på 20—30 kW fikk
man den firedobbelte røktetthet av hvad der var nød
vendig til utløsning. Spolen klarte denne belastning
uten å bli alvorlig ødelagt.
Sålenge der nu i apparatets 2 avdelinger befinner
sig luft av samme absorpsjonsevne, får mottagerens
2 motstande den samme varmebestråling, og som følge
derav den samme temperatur og har derfor også den
sarnrae elektriske motstand. Eroen er altså i likevekt
og relæet strømløst. Kommer der derimot i det ene
kammer luft som inneholder røk, så vil denne røk
absorbere en viss del av strålingen i dette kammer,
hvorved den tilsvarende mottagermotstand blir koldere
og mindre, og relæet får strøm og slutter kontakt
for et hjelperelæ, såsnart denne strøm överskrider
en viss innstillbar minimalverdi. Hjelperelæet virker
igjen ved hjelp av en kviksølvkontakt, som har en
koblingsydelse på 1 kVA, enten på generatorbryteren,
avmagnetiseringsbryteren, brannslukningsinnretningen,
eller en varselinnretning.
Hvis man derfor som kriterium for apparatets bruk
barhet til å begrense en virkelig kortslutning vil op
stille den fordring: »at apparatet skal være så øm
fintlig at det allerede funksjonerer når den kortsluttede
spole ennu har en levetid på ca. 20 sek.«, så har
apparatet fullstendig opfyllt denne fordring.
Hvis man under disse forsøk kobler ut spolekort
slutningen mens apparatet frerndeles er i virksomhet,
så kan man gjenta dette forsøk flere gange uten at
spolen blir gjort helt uskikket for drift. Herved turde
være konstatert at det nye apparat er særdeles skikket
Det ligger i sakens natur at ovenstående anord
ning er helt uavhengig av hele den ytre strømkrets
Fig- 3-
