__ _ V : Ivyjjémif nu/rfl/l
Émmrm rj^iEzrrEn
F>g 5-

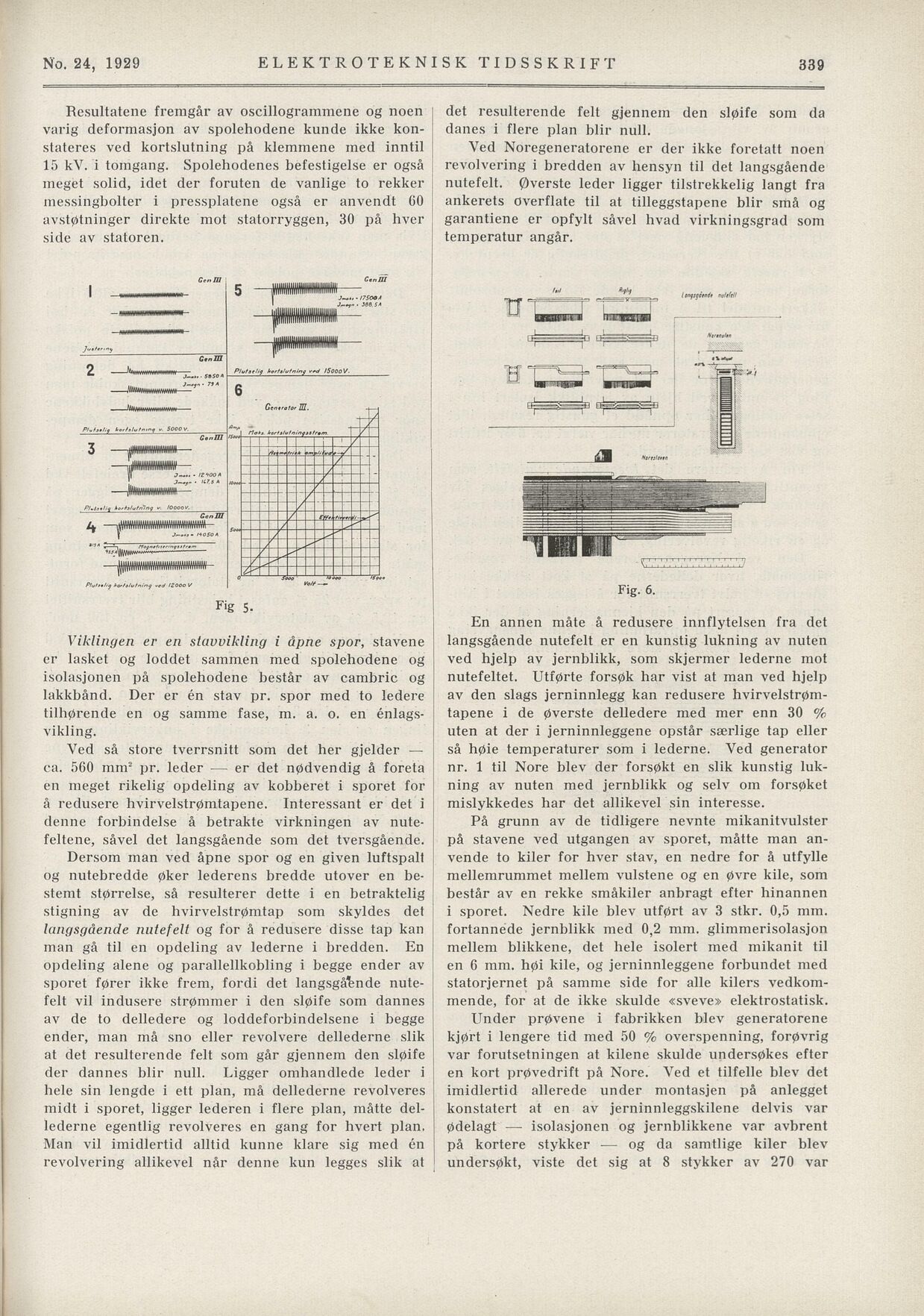

ELEKTROTEKNISK TIDSSKRIFT
No. 24, 1929
det resulterende felt gjennem den sløife som da
danes i flere plan blir null.
Resultatene freragår av oscillogrammene og noen
varig deformasjon av spolehodene kunde ikke kon
stateres ved kortslutning på klemmene med inntil
15 kV. i tomgang. Spolehodenes befestigelse er også
meget solid, idet der foruten de vanlige to rekker
messingbolter i pressplatene også er anvendt 00
avstøtninger direkte mot statorryggen, 30 på hver
side av statoren.
Ved Noregeneratorene er der ikke foretatt noen
revolvering i bredden av hensyn til det langsgående
nutefelt. Øverste leder ligger tilstrekkelig langt fra
ankerets overflate til at tilleggstapene blir små og
garantiene er opfylt såvel hvad virkningsgrad som
temperatur angår.
En annen måte å redusere innflytelsen fra det
langsgående nutefelt er en kunstig lukning av nuten
ved hjelp av jernblikk, som skjenner lederne mot
nutefeltet. Utførte forsøk har vist at man ved hjelp
av den slags jerninnlegg kan redusere hvirvelstrøm
tapene i de øverste delledere med mer enn 30 %
uten at der i jerninnleggene opstår særlige tap eller
så høie temperaturer som i lederne. Ved generator
nr. 1 til Nore blev der forsøkt en slik kunstig luk
ning av nuten med jernblikk og seiv om forsøket
mislykkedes har det allikevel sin interesse.
Viklingen er en stavvikling i åpne spor, stavene
er lasket og loddet sammen med spolehodene og
isolasjonen på spolehodene består av cambric og
lakkbånd. Der er én stav pr. spor med to ledere
tilhørende en og samme fase, m. a. o. en énlags
vikling.
Ved så store tverrsnitt som det her gjelder —
ca. 560 ram2 pr. leder — er det nødvendig å foreta
en meget rikelig opdeling av kobberet i sporet for
å redusere hvirvelstrømtapene. Interessant er det i
denne forbindelse å betrakte virkningen av nute
feltene, såvel det langsgående som det tversgående.
På grunn av de tidligere nevnte mikanitvulster
på stavene ved utgangen av sporet, måtte man an
vende to kiler for hver stav, en nedre for å utfylle
mellemrummet mellem vulstene og en øvre kile, som
består av en rekke småkiler anbragt efter binannen
i sporet. Nedre kile blev utført av 3 stkr. 0,5 mm.
fortannede jernblikk med 0,2 mm. glimmerisolasjon
mellem blikkene, det hele isolert med mikanit til
en 6 mm. høi kile, og jerninnleggene forbundet med
statorjernet på samme side for alle kilers vedkom
mende, for at de ikke skulde «sveve» elektrostatisk.
Dersom man ved åpne spor og en given luftspall
og nutebredde øker lederens bredde utover en be
stemt størrelse, så resulterer dette i en betraktelig
stigning av de hvirvelstrømtap som skyldes det
langsgående nutefelt og for å redusere disse tap kan
man gå til en opdeling av lederne i bredden. En
opdeling alene og parallellkobling i begge ender av
sporet fører ikke frem, fordi det langsgå*ende nute
felt vil indusere strømmer i den sløife som dannes
av de to delledere og loddeforbindelsene i begge
ender, man må sno eller revolvere dellederne slik
at det resulterende felt som går gjennem den sløife
der dannes blir null. Ligger omhandlede leder i
hele sin lengde i ett plan, må dellederne revolveres
midt i sporet, ligger lederen i flere plan, måtte del
lederne egentlig revolveres en gang for hvert plan.
Man vil imidlertid alltid kunne klare sig med én
revolvering allikevel når denne kun legges slik at
Under prøvene i fabrikken blev generatorene
kjørt i lengere tid med 50 % overspenning, forøvrig
var forutsetningen at kilene skulde undersøkes efter
en kort prøvedrift på Nore. Ved et tilfelle blev det
imidlertid allerede under montasjen på anlegget
konstatert at en av jerninnleggskilene delvis var
ødelagt — isolasjonen og jernblikkene var avbrent
på kortere stykker — og da samtlige kiler blev
undersøkt, viste det sig at 8 stykker av 270 var
Fig. 6.
339
H Tig- ~-Sp*
mb i Miinii— m
-\:::r::::::::::::i
Ccnw jlfjflfmIHM1W ’ c,nin
_____ JfPBBli
2 hmwimmmm Jnia> seso« Plu,‘’-‘f vrd isooov.
”“’»"f l.orl.l„’n.n, - SOOO V. ~
Brnnm »•“ ’| ’ *— -r- r- /
Plvlatliq kortslutning v tOPOOV. /
£ £>.A. rjfr
— ZZ
— too 0««
Phjttmhy /rorfa/ufniny ved IZ0OO V Vo/f "•
