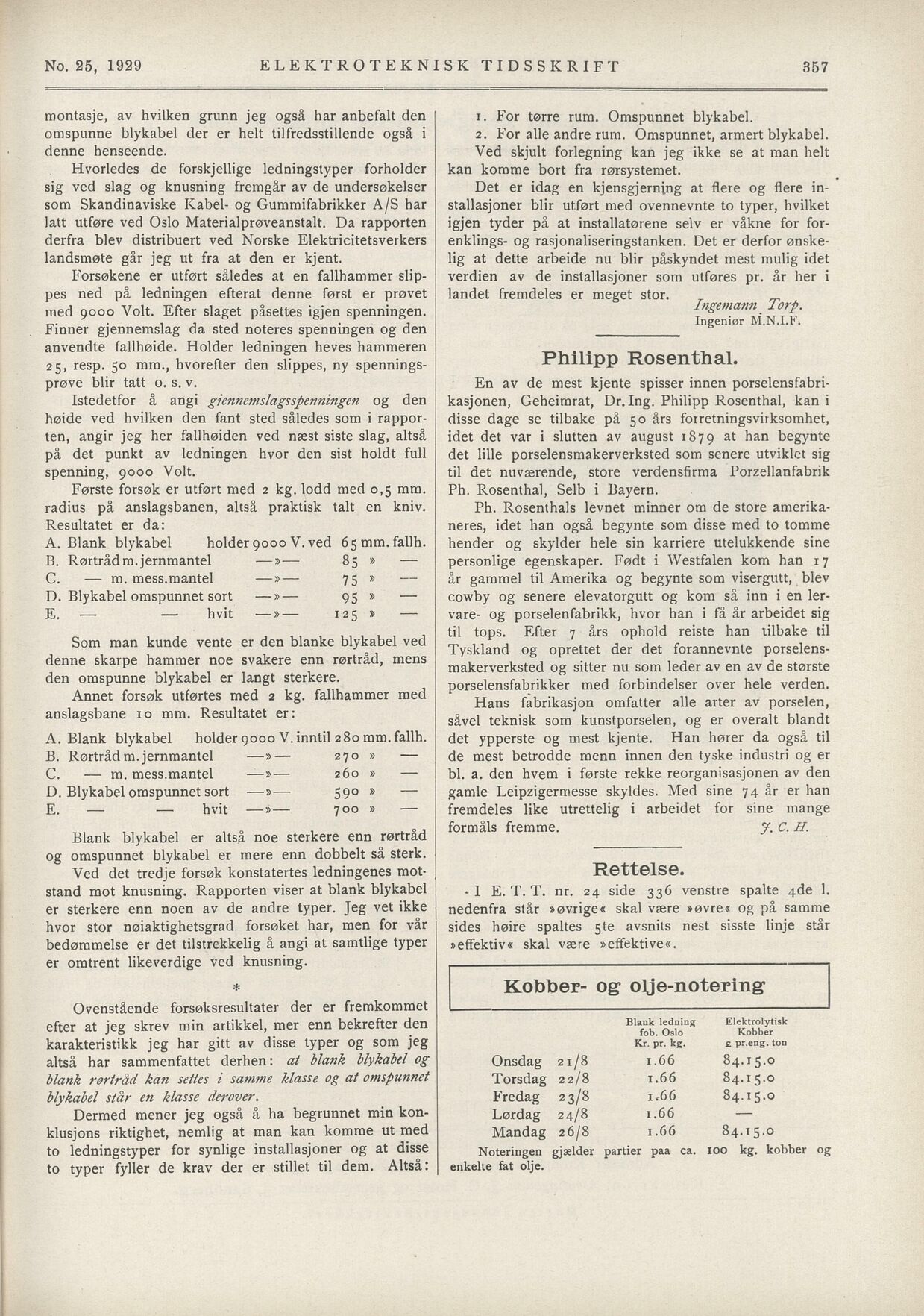

Full resolution (JPEG) - On this page / på denna sida - No. 25. 5. september 1929 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
1. For tørre rum. Omspunnet blykabel.
2. For alle andre rum. Omspunnet, armert blykabel.
Philipp Rosenthal.
formåls fremme. J. C. H.
Rettelse.
ELEKTROTEKNISK TIDSSKRIFT
No. 25, 1929
montasje, av hvilken grunn jeg også har anbefalt den
omspunne blykabel der er helt tilfredsstillende også i
denne henseende. Ved skjult forlegning kan jeg ikke se at man helt
kan komme bort fra rørsystemet.
Hvorledes de forskjellige ledningstyper forholder
sig ved slag og knusning fremgår av de undersøkelser
som Skandinaviske Kabel- og Gummifabrikker A/S har
latt utføre ved Oslo Materialprøveanstalt. Da rapporten
derfrå blev distribuert ved Norske Elektricitetsverkers
landsmøte går jeg ut fra at den er kjent.
Det er idag en kjensgjerning at flere og flere in
stallasjoner blir utført med ovennevnte to typer, hvilket
igjen tyder på at installatørene seiv er våkne for för
enklings- og rasjonaliseringstanken. Det er derfor ønske
lig at dette arbeide nu blir påskyndet mest mulig idet
verdien av de installasjoner som utføres pr. år her i
landet fremdeles er meget stor.
Ingemann Torp.
Ingeniør M.N.I.F.
Forsøkene er utført således at en fallhammer slip
pes ned på ledningen efteråt denne først er prøvet
med 9000 Volt. Efter slaget påsettes igjen spenningen.
Finner gjennemslag da sted noteres spenningen og den
anvendte fallhøide. Holder ledningen heves hammeren
25, resp. 50 mm., hvorefter den slippes, ny spennings
prøve blir tatt o. s. v. En av de mest kjente spisser innen porselensfabri
kasjonen, Geheimrat, Dr. Ing. Philipp Rosenthal, kan i
disse dage se tilbake på 50 års forretningsvirksomhet,
idet det var i slutten av august 1879 at han begynte
det lille porselensmakerverksted som senere utviklet sig
til det nuværende, store verdensfirma Porzellanfabrik
Ph. Rosenthal, Selb i Bayern.
Istedetfor å angi gjennemslagsspenningen og den
høide ved hvilken den fant sted således som i rappor
ten, angir jeg her fallhøiden ved næst siste slag, altså
på det punkt av ledningen hvor den sist holdt full
spenning, 9000 Volt.
Første forsøk er utført med 2 kg. lodd med 0,5 mm.
radius på anslagsbanen, altså praktisk talt en kniv.
Resultatet er da;
Ph. Rosenthals levnet minner om de store amerika
neres, idet han også begynte som disse med to tomme
hender og skylder hele sin karriere utelukkende sine
personlige egenskaper. Født i Westfalen kom han 17
år gammel til Amerika og begynte som visergutt, blev
cowby og senere elevatorgutt og kom så inn i en ler
vare- og porselenfabrikk, hvor han i få år arbeidet sig
til tops. Efter 7 års ophold reiste han tilbake til
Tyskland og oprettet der det forannevnte porselens
makerverksted og sitter nu som leder av en av de største
porselensfabrikker med förbindelser over hele verden.
Hans fabrikasjon omfatter alle arter av porselen,
såvel teknisk som kunstporselen, og er overalt blandt
det ypperste og mest kjente. Han hører da også til
de mest betrodde menn innen den tyske industri og er
bl. a. den hvem i første rekke reorganisasjonen av den
gamle Leipzigermesse skyldes. Med sine 74 år er han
fremdeles like utrettelig i arbeidet for sine mange
A. Blank blykabel holder 9000 V. ved 65 mm. fallh.
B. Rørtråd m.jernmantel —»— 85 » —
C. —m. mess.mantel —» — 75 » —
D. Blykabel omspunnet sort —» — 95 » —
E. — — hvit —» — 125 » —
Som man kunde vente er den blanke blykabel ved
denne skarpe hammer noe svakere enn rørtråd, mens
den omspunne blykabel er langt sterkere.
Annet forsøk utførtes med 2 kg. fallhammer med
anslagsbane 10 mm. Resultatet er:
A. Blank blykabel holder qooo V. inntil 280 mm. fallh.
B. Rørtrådm.jernmantel —» — 270 » —
C. — m. mess.mantel —» — 260 » —
D. Blykabel omspunnet sort —»— 590 » —
E. — — hvit —»— 700 » —
Blank blykabel er altså noe sterkere enn rørtråd
og omspunnet blykabel er raere enn dobbelt så sterk.
Ved det tredje forsøk konstatertes ledningenes mot
stand mot knusning. Rapporten viser at blank blykabel
er sterkere enn noen av de andre typer. Jeg vet ikke
hvor stor nøiaktighetsgrad forsøket har, men for vår
bedømmelse er det tilstrekkelig å angi at samtlige typer
er omtrent likeverdige ved knusning.
• 1 E. T. T. nr. 24 side 336 venstre spalte 4de 1.
nedenfra står »øvrige* skal være »øvre* og på samme
sides høire spaltes 5te avsnils nest sisste linje står
»effektiv* skal være »effektive*.
Ovenstående forsøksresultater der er fremkommet
efter at jeg skrev min artikkel, mer enn bekrefter den
karakteristikk jeg har gitt av disse typer og som jeg
altså har sammenfattet derhen: ai blank blykabel og
blank rørtråd kan se/ies i samme klasse og at omspunnet
blykabel står en klasse derover.
Dermed mener jeg også å ha begrunnet min kon
klusjons riktighet, nemlig at man kan komme ut med
to ledningstyper for synlige installasjoner og at disse
to typer fyller de krav der er stillet til dem. Altså:
357
Kobber- og1 olje-notering
Blank ledning
fob. Oslo
Kr. pr. kg.
Elektrolytisk
Kobber
£ pr.eng. ton
Onsdag 21/8 1.66 84- t 5-°
Torsdag 22/8 1.66 O
IO
4
00
Fredag 23/8 1 f6 6 84.15.°
Lørdag 24/8 1.66 —
Mandag 26/8 1.66 84.15.0
Noteringen gjælder
enkelte fat olje.
partier paa ca. 100 kg. kobber og
