ELEKTROTEKNISK TIDSSKRIFT 1929, No. 25
En enfasemåler særlig egnet for norske forhold.
opta en mutterplate for systembæreren. Kappen presses
ved to skruer mot kanten av grunnplaten med en
tetningssnor således, at kassen blir tett og fullstendig
beskyttet mot støv og fuktighet.
Vi har tidligere beskrevet AEG-standardmåler type
JE, som kun fremstilles for en strømstyrke, 10 Amp.,
men på grunn av sine gunstige egenskaper ved mindre
belastninger (den begynner å telle allerede ved 2—4
Watt) også erstatter de tidligere 1,3, 3 og 5 Amp.
målere. JE-måleren kan dessuten ved en særlig patent
beskyttet utførelse av hovedstrømviklingene overbelastes
100% uten at måleren termisk eller dynamisk tar
skade. JE-måleren kan med fordel brukes i alle
tilfeller hvor strømforbruket normalt ikke overstiger
12 Amp. og hvor man legger vekt på at måleren viser
riktig seiv ved ganske små belastninger. Da man i
utlandet sjelden tillåter enfaseinstallasjoner for mere
enn 10 Amp., kan JE måleren benyttes som standard
måler ved minst 95 % av alle enfaseanlegg.
Klemmeblokken, som er av isolerpressmateriell, er
ved en sekstantmutter festet til det jernblikk som er
sveiset til grunnplaten. Tilkohlingsklemmene er utilgjen
gelig for uvedkommende. Efter ønske kan måleren
leveres med et forlenget klemmebrett for tilknytning
på for- og baksiden. Herved dekkes også de nederste
festeskruer. Lagringen av drivaksen er den samme som
ved alle de målere AEG har fremstillet i de siste 30 år.
Over- og underlager er fylt med spesialplje og har en
utmerket fjering. De borger for stor driftssikkerhet og
gir en levetid som ikke kan opnåes ved tørre lagre.
Målersystemet består av en radialt anordnet spennings
kjerne og en tagential strømkjerne. Spenningskjernen
dannes av det C-forraede »Riickschlusseisen«, det støvel
formede poljern og drosselrammen. Strømkjernen er
stift forbunnet med »Riickschluss«-jernets motpol. Driv
kjernen er festet til en rist som er skrudd fast til
grunnplaten, og hvorpå også over- og underlager, telle
verk og bremsemagnet er anordnet. Spenningspolen kan
lett utskiftes ved å fjerne drosseljernet.
Luftspalten for drivskiven er ved hjelp av et spesial
kaliber alltid den samme.
Justeringen skjer ved de lett tilgjengelige reguler
anordninger. Ved V20 last gjennem den i spennings
polen innsatte regulerskrue, ved halv last ved å stille
bremsemagneten, og ved 90 % induktiv faseforskyvning
ved hjelp av en regulerklammer på strømkjernens mot
standssløife. Tomgang forhindres av en jernhake som
er anbragt på drivaksen og som blir tiltrukket av spen
ningskjernens spredningskraftlinjer.
Innstillingene er uavhengig av hinannen, så at en
regulering ikke kan opheve en tidligere eller ha noen
innflytelse på denne.
I Norge er, som bekjent, forholdet noe anderledes.
Også her har JE-måleren fått en ganske stor utbredelse,
men da man i almindelighet ikke behøver å regne med
de små belastninger, foretrekker de fleste norske elek
trisitetsverker den normale enfasemåler type J. Denne
løper an ved 0,3 % av full last og har en gunstigere
karakteristikk ved överbelastningen (se fig. 2).
J-måleren fremstilles for strømstyrker inntil 100
Amp. og spenninger inntil 250 Volt for en- og tofase
tilkobling samt som treledermåler inntil 2X125 Volt.
Utførelsen tilfredsstiller VDE’s normer og regler for
elektrisitetsmålere.
Dens karakteristikk løper innenfor + 1,5 % ved
induksjonsfri belastning mellem 5 og 200 % av full
last. Med en justertoleranse av + 1 % kan man altså
regne med en målenøiaktigbet av + 2V2 %•
J-raålerens totalvekt er ca. 1,36 kg. for målere inntil
30 Amp. og 2,1 kg. for målere mellem 50 og 100
Amp. systemvegt ca. 27 gram. Drivaksen gjør 39 til
50 omdreininger pr. min. ved full last.
Enfasemåleren type J er bygget efter Ferraris
prinsippet og viser tildels betydelige forbedringer i
konstruktiv opbygning og i magnetisk anordning over
for de tidligere konstruksjoner (type LJf og LJg).
Målerkassen består av en sterk grunnplate presset
av jern og en kappe av aluminiumblikk. Grunnplaten
har på baksiden en forsenkning til avstivning og til å
ved cos cp — 1. Fig. 2. ved cos cp = 0,5.
Adresse: Kronprinsensgt. 19. — Telefon 10231 og 10773.
Redaksjon: Overingeniør J. C. Holst og generalsekretær J. Sandberg.
Morten Johansens Boktrykkeri.

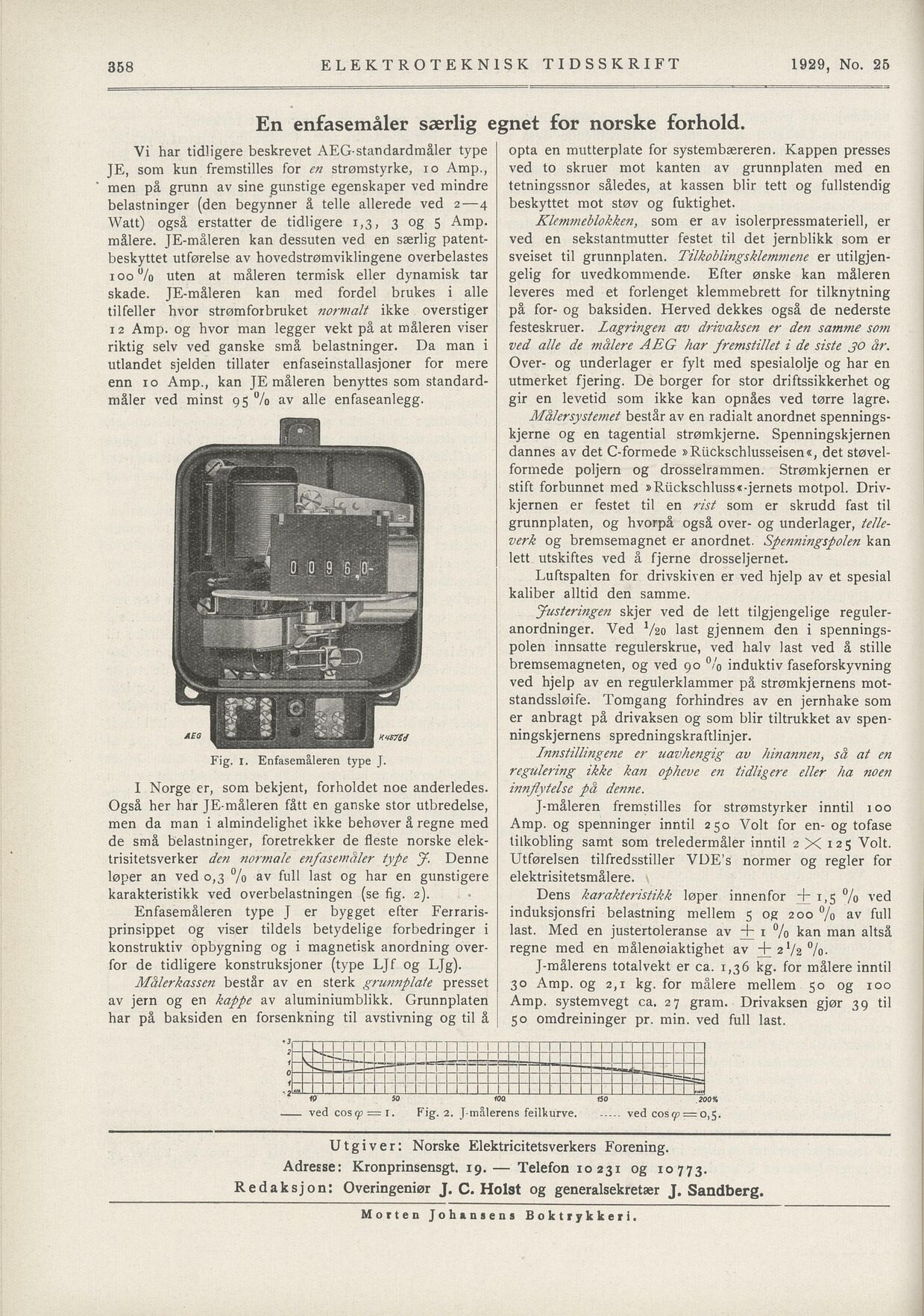

Fig. i. Enfasemåleren type J.
J-målerens feilkurve
Utgiver: Norske Elektricitetsverkers Förening.
358
/ y iiw / X1 Mn.jSfiFiijnL *
ABO KnB7Sd
IQ 50 100. ISO 200 r.
