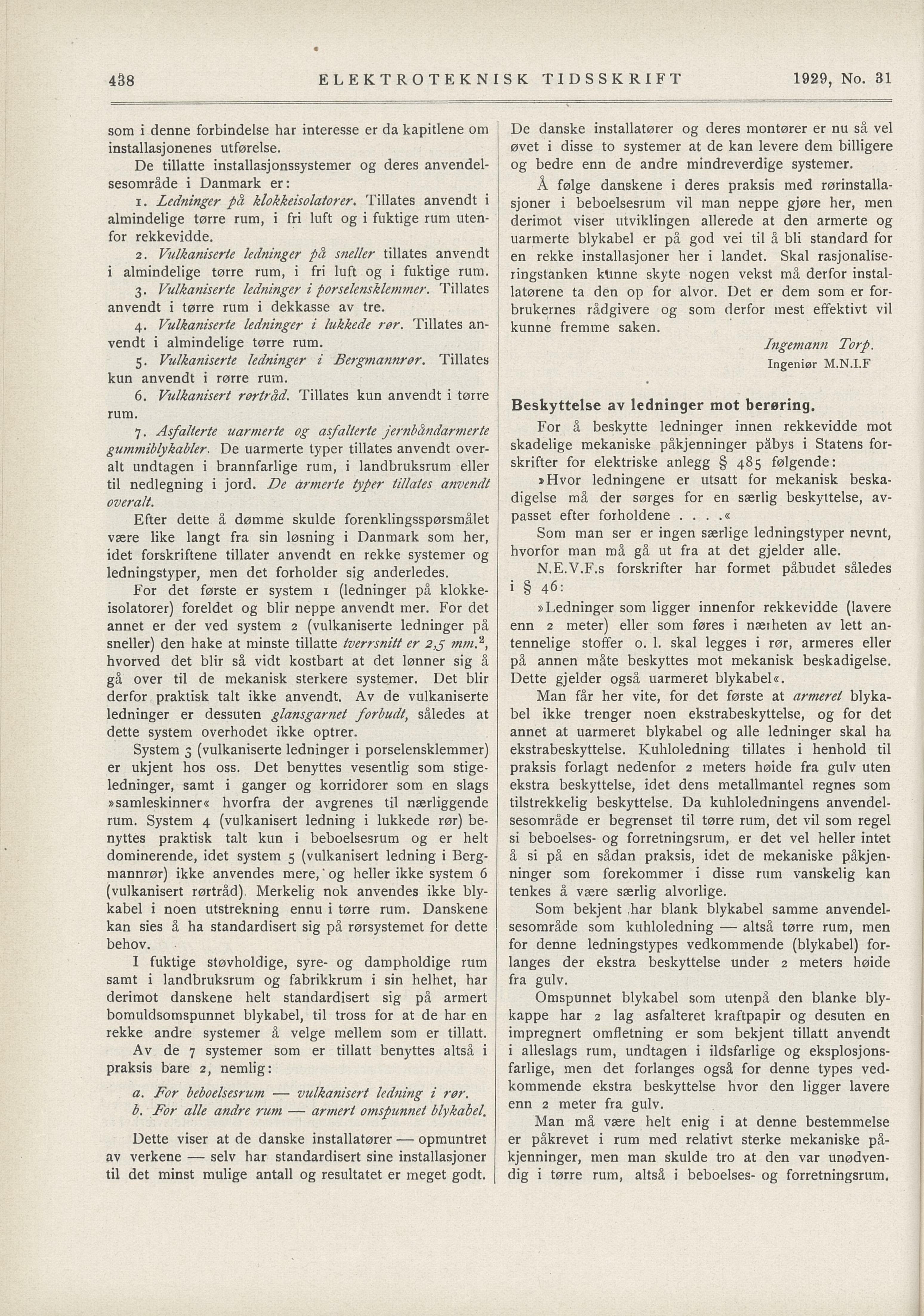

Ingema?i7i Torp.
Ingeniør M.N.I.F
Beskyttelse av ledninger mot berøring.
«
N.E.V.F.s forskrifter har formet påbudet således
i § 46:
a. For beboelsesrum — vulkanisert ledning i rør.
b. For alle andre rum — armert omspunnet blykabel.
1929, No. 31
ELEKTROTEKNISK TIDSSKRIFT
De danske installatører og deres montører er nu så vel
øvet i disse to systemer at de kan levere dem billigere
og bedre enn de andre mindreverdige systemer.
som i denne forbindelse har interesse er da kapitlene om
installasjonenes utførelse.
De tillatte installasjonssystemer og deres anvendel
sesområde i Danmark er: Å følge danskene i deres praksis med rørinstalla
sjoner i beboelsesrum vil man neppe gjøre her, men
derimot viser utviklingen allerede at den armerte og
uarmerte blykabel er på god vei til å bli standard for
en rekke installasjoner her i landet. Skal rasjonalise
ringstanken kUnne skyte nogen vekst må derfor instal
latørene ta den op for alvor. Det er dem som er for
brukernes rådgivere og som derfor mest effektivt vil
kunne fremme saken.
1. Ledninger på klokkeisolatorer. Tillätes anvendt i
almindelige tørre rum, i fri luft og i fuktige rum uten
for rekkevidde.
2. Vulkaniserte ledninger på sneller tillätes anvendt
i almindelige tørre rum, i fri luft og i fuktige rum.
3. Vulkaniserte ledninger i porselensklemmer. Tillätes
anvendt i tørre rum i dekkasse av tre.
4. Vulkaniserte ledninger i lukkede rør. Tillätes an
vendt i almindelige tørre rum.
5. Vulkaniserte ledninger i Bergmannrør. Tillätes
kun anvendt i rørre rum.
6. Vulkanisert rørtråd. Tillätes kun anvendt i tørre
rum.
For å beskytte ledninger innen rekkevidde mot
skadelige mekaniske påkjenninger påbys i Statens for
skrifter for elektriske anlegg § 485 følgende:
7. Asfalterte uarmerte og asfalterte jernbåndarmerte
gummiblykabler. De uarmerte typer tillätes anvendt over
alt undtagen i brannfarlige rum, i landbruksrum eller
til nedlegning i jord. De armerte typer tillätes afivendt
overalt.
»Hvor ledningene er utsatt for mekanisk beska
digelse må der sørges for en særlig beskyttelse, av
passet efter forholdene . . . .«
Efter dette å dømme skulde forenklingsspørsmålet
være like langt fra sin løsning i Danmark som her,
idet forskriftene tillåter anvendt en rekke systemer og
ledningstyper, men det forholder sig anderledes.
Som man ser er ingen særlige ledningstyper nevnt,
hvorfor man må gå ut fra at det gjelder alle.
For det første er system 1 (ledninger på klokke
isolatorer) foreldet og blir neppe anvendt mer. For det
annet er der ved system 2 (vulkaniserte ledninger på
sneller) den hake at minste tillatte tverrsnitt er 2,5 mm,2,
hvorved det blir så vidt kostbart at det lønner sig å
gå over til de mekanisk sterkere systemer. Det blir
derfor praktisk talt ikke anvendt. Av de vulkaniserte
ledninger er dessuten glansgarnet forbudt} således at
dette system overbodet ikke optrer.
»Ledninger som ligger innenfor rekkevidde (lavere
enn 2 meter) eller som føres i nærheten av lett an
tennelige stoffer o. 1. skal legges i rør, armeres eller
på annen måte beskyttes mot mekanisk beskadigelse.
Dette gjelder også uarmeret blykabel«.
Man får her vite, for det første at arnierei blyka
bel ikke trenger noen ekstrabeskyttelse, og for det
annet at uarmeret blykabel og alle ledninger skal ha
ekstrabeskyttelse. Kuhloledning tillätes i henhold til
praksis forlagt nedenfor 2 meters høide fra gulv uten
ekstra beskyttelse, idet dens metallmantel regnes som
tilstrekkelig beskyttelse. Da kuhloledningens anvendel
sesområde er begrenset til tørre rum, det vil som regel
si beboelses- og forretningsrum, er det vel heller intet
ä si på en sådan praksis, idet de mekaniske påkjen
ninger som forekommer i disse rum vanskelig kan
tenkes å være særlig alvorlige.
System 5 (vulkaniserte ledninger i porselensklemmer)
er ukjent hos oss. Det benyttes vesentlig som stige
ledninger, samt i gånger og korridorer som en slags
»samleskinner« hvorfra der avgrenes til nærliggende
rum. System 4 (vulkanisert ledning i lukkede rør) be
nyttes praktisk talt kun i beboelsesrum og er helt
dominerende, idet system 5 (vulkanisert ledning i Berg
mannrør) ikke anvendes mere,’ og heller ikke system 6
(vulkanisert rørtråd). Merkelig nok anvendes ikke bly
kabel i noen utstrekning ennu i tørre rum. Danskene
kan sies å ha standardisert sig på rørsystemet for dette
behov.
Som bekjent har blank blykabel samme anvendel
sesområde som kuhloledning — altså tørre rum, men
for denne ledningstypes vedkommende (blykabel) for
langes der ekstra beskyttelse under 2 meters høide
fra gulv.
I fuktige støvholdige, syre- og dampholdige rum
samt i landbruksrum og fabrikkrum i sin helhet, har
derimot danskene helt standardisert sig på armert
bomuldsomspunnet blykabel, til tross for at de har en
rekke andre systemer å velge mellem som er tillatt.
Omspunnet blykabel som utenpå den blanke bly
kappe har 2 lag asfalteret kraftpapir og desuten en
impregnert omfletning er som bekjent tillatt anvendt
i alleslags rum, undtagen i ildsfarlige og eksplosjons
farlige, men det forlanges også for denne types ved
kommende ekstra beskyttelse hvor den ligger lavere
enn 2 meter fra gulv.
Av de 7 systemer som er tillatt benyttes altså i
praksis bare 2, nemlig:
Man må være helt enig i at denne bestemmelse
er påkrevet i mm med relativt sterke mekaniske på
kjenninger, men man skulde tro at den var unødven
dig i tørre rum, altså i beboelses- og forretningsrum.
Dette viser at de danske installatører — opmuntret
av verkene — seiv har standardisert sine installasjoner
til det minst mulige antall og resultatet er meget godt.
