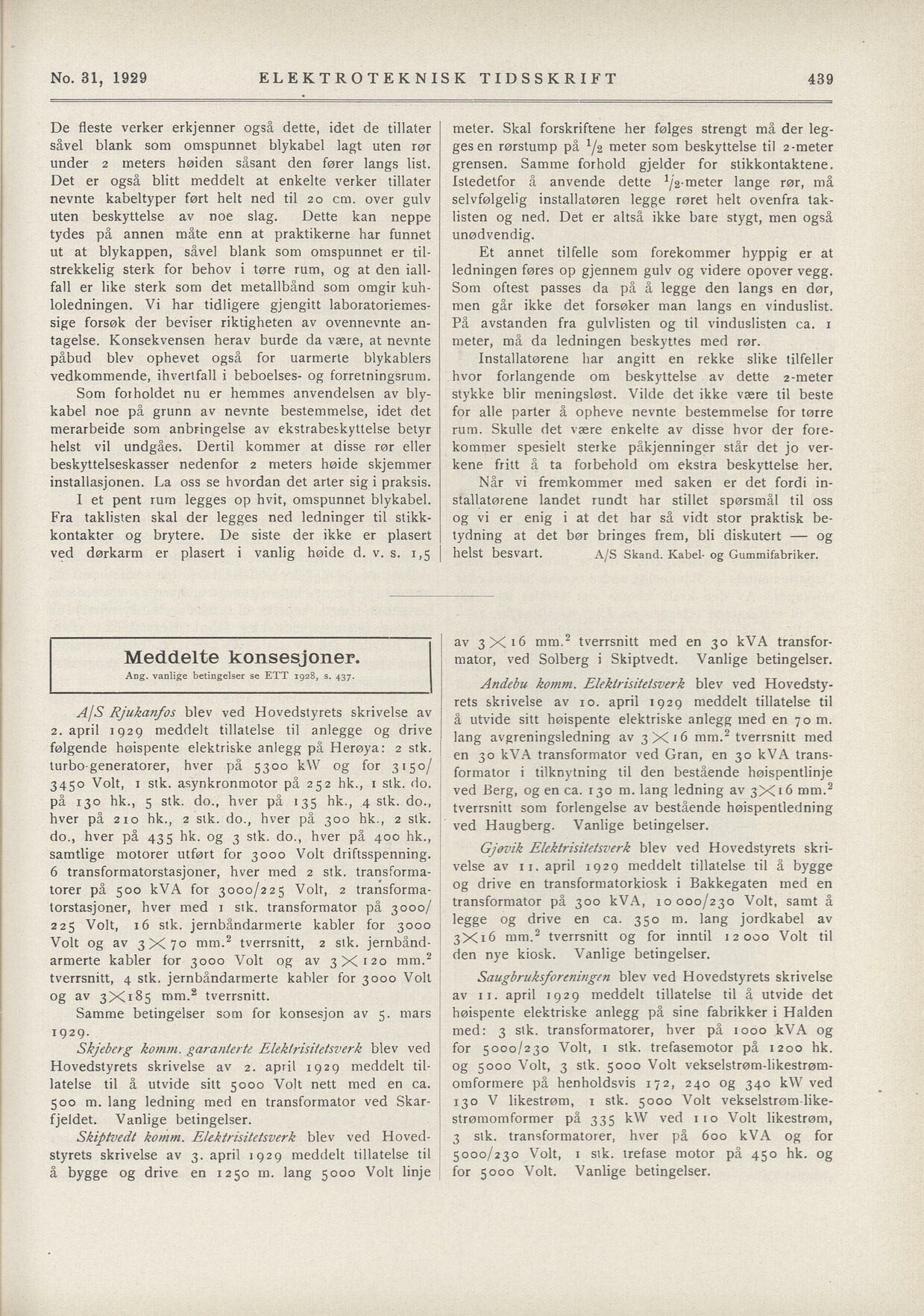

No. 31, 1929 ELEKTROTEKNISK TIDSSKRIFT
De fleste verker erkjenner også dette, idet de tillåter
såvel blank som omspunnet blykabel lagt uten rør
under 2 meters høiden såsant den fører langs list.
Det er også blitt meddelt at enkelte verker tillåter
nevnte kabeltyper ført helt ned til 20 cm. over gulv
uten beskyttelse av noe slag. Dette kan neppe
tydes på annen måte enn at praktikerne har funnet
ut at blykappen, såvel blank som omspunnet er til
strekkelig sterk for behov i tørre rum, og at den iall
fall er like sterk som det metallbånd som omgir kuh
loledningen. Vi har tidligere gjengitt laboratoriemes
sige forsøk der beviser riktigheten av ovennevnte an
tagelse. Konsekvensen herav burde da være, at nevnte
påbud blev ophevet også for uarmerle blykablers
vedkommende, ihvertfall i beboelses- og forretningsrum.
meter. Skal forskriftene her følges strengt må der leg
ges en rørstump på lj% meter som beskyttelse til 2-meter
grensen. Samme forhold gjelder for stikkontaktene.
Istedetfor å anvende dette lange rør, må
selvfølgelig installatøren legge røret helt ovenfra tak
listen og ned. Det er altså ikke bare stygt, men også
unødvendig.
Et annet tilfelle som forekommer hyppig er at
ledningen føres op gjennem gulv og videre opover vegg.
Som oftest passes da på å legge den langs en dør,
men går ikke det forsøker man langs en vinduslist.
På avstanden fra gulvlisten og til vinduslisten ca. 1
meter, må da ledningen beskyttes med rør.
Installatørene har angitt en rekke slike tilfeller
hvor forlangende om beskyttelse av dette 2-meter
stykke blir meningsløst. Vilde det ikke være til beste
for alle parter å opheve nevnte bestemmelse for tørre
rurn. Skulle det være enkelte av disse hvor der före
kommer spesielt sterke påkjenninger står det jo ver
kene fritt å ta forbehold om ekstra beskyttelse her.
Som forholdet nu er hemmes anvendelsen av bly
kabel noe på grunn av nevnte bestemmelse, idet det
raerarbeide som anbringelse av ekstrabeskyttelse betyr
helst vil undgåes. Dertil kommer at disse rør eller
beskyttelseskasser nedenfor 2 meters høide skjemmer
installasjonen. La oss se hvordan det arter sig i praksis. Når vi fremkommer med saken er det fordi in
stallatørene landet rundt har stillet spørsmål til oss
og vi er enig i at det har så vidt stor praktisk be
tydning at det bør bringes frem, bli diskutert — og
Iet pent rum legges op hvit, omspunnet blykabel.
Fra taklisten skal der legges ned ledninger til stikk
kontakter og brytere. Ue siste der ikke er plasert
ved dørkarm er plasert i vanlig høide d. v. s. 1,5 helst besvart. A/S Skand. Kabel- og Gummifabriker.
av 3X16 mm. 2 tverrsnitt med en 30 kVA transfor
mator, ved Solberg i Skiptvedt. Vanlige betingelser.
Meddelte konsesjoner.
Ang. vanlige betingelser se ETT 1928, s. 437.
Andebu komm. Elektrisitetsverk blev ved Hovedsty
rets skrivelse av 10. april 1929 meddelt tillåtelse til
å utvide sitt høispente elektriske anlegg med en 70 m.
lang avgreningsledning av 3X16 mm.2 tverrsnitt med
en 30 kVA transformator ved Gran, en 30 kVA trans
formator i tilknytning til den bestående høispentlinje
ved Berg, og en ca. 130 m. lang ledning av 3X1 6 mm.2
tverrsnitt som forlengelse av bestående høispentledning
ved Haugberg. Vanlige betingelser.
AjS Rjukanfos blev ved Hovedstyrets skrivelse av
2. april 1929 meddelt tillåtelse til anlegge og drive
følgende høispente elektriske anlegg på Herøya: 2 stk.
turbo-generatorer, hver på 5300 kW og for 3150/
3450 Volt, 1 stk. asynkronmotor på 252 hk., 1 stk. do.
på 130 hk., 5 stk. do., hver på 135 hk., 4 stk. do.,
hver på 210 hk., 2 stk. do., hver på 300 hk., 2 stk.
do., hver på 435 hk. og 3 stk. do., hver på 400 hk.,
samtlige motorer utført for 3000 Volt driftsspenning.
6 transforraatorstasjoner, hver med 2 stk. transforma
torer på 500 kVA for 3000/225 Volt, 2 transforma
torstasjoner, hver med 1 stk. transformator på 3000/
225 Volt, 16 stk. jernbåndarmerte kabler for 3000
Volt og av 3X70 mm. 2 tverrsnitt, 2 stk. jernbånd
armerte kabler for 3000 Volt og av 3X120 mm.2
tverrsnitt, 4 stk, jernbåndarmerte kabler for 3000 Voll
og av 3X185 rom.2 tverrsnitt.
Gjøvik Elektrisitetsverk blev ved Hovedstyrets skri
velse av ri. april 1929 meddelt tillåtelse til å bygge
og drive en transformatorkiosk i Bakkegaten med en
transformator på 300 kVA, 10000/230 Volt, samt å
legge og drive en ca. 350 m. lang jordkabel av
3X16 mm.2 tverrsnitt og for inntil 12000 Volt til
den nye kiosk. Vanlige betingelser.
Saugbruksforeningen blev ved Hovedstyrets skrivelse
av 11. april 1929 meddelt tillåtelse til å utvide det
høispente elektriske anlegg på sine fabrikker i Halden
med: 3 stk. transformatorer, hver på 1000 kVA og
for 5000/230 Volt, r stk. trefaseraotor på 1200 hk.
og 5000 Volt, 3 stk. 5000 Volt vekselstrøm-likestrøm
oraformere på henholdsvis 172, 240 og 340 kW ved
130 V likestrøm, 1 stk. 5000 Volt vekselstrøm like
strømomformer på 335 kW ved 1 10 Volt likestrøm,
3 stk. transformatorer, hver på 600 kVA og for
5000/230 Volt, 1 stk. trefase motor på 450 hk. og
for 5000 Volt. Vanlige betingelser.
Samme betingelser som for konsesjon av 5. mars
1929.
Skjeberg komm. garanterte Elektrisitetsverk blev ved
Hovedstyrets skrivelse av 2. april 1929 meddelt til
låtelse til å utvide sitt 5000 Volt nett med en ca.
500 m. lang ledning med en transformator ved Skar
fjeldet. Vanlige betingelser.
Skiptvedt komm. Elektrisitetsverk blev ved Hoved
styrets skrivelse av 3. april 1929 meddelt tillåtelse til
å bygge og drive en 1250 rn. lang 5000 Volt linje
439
