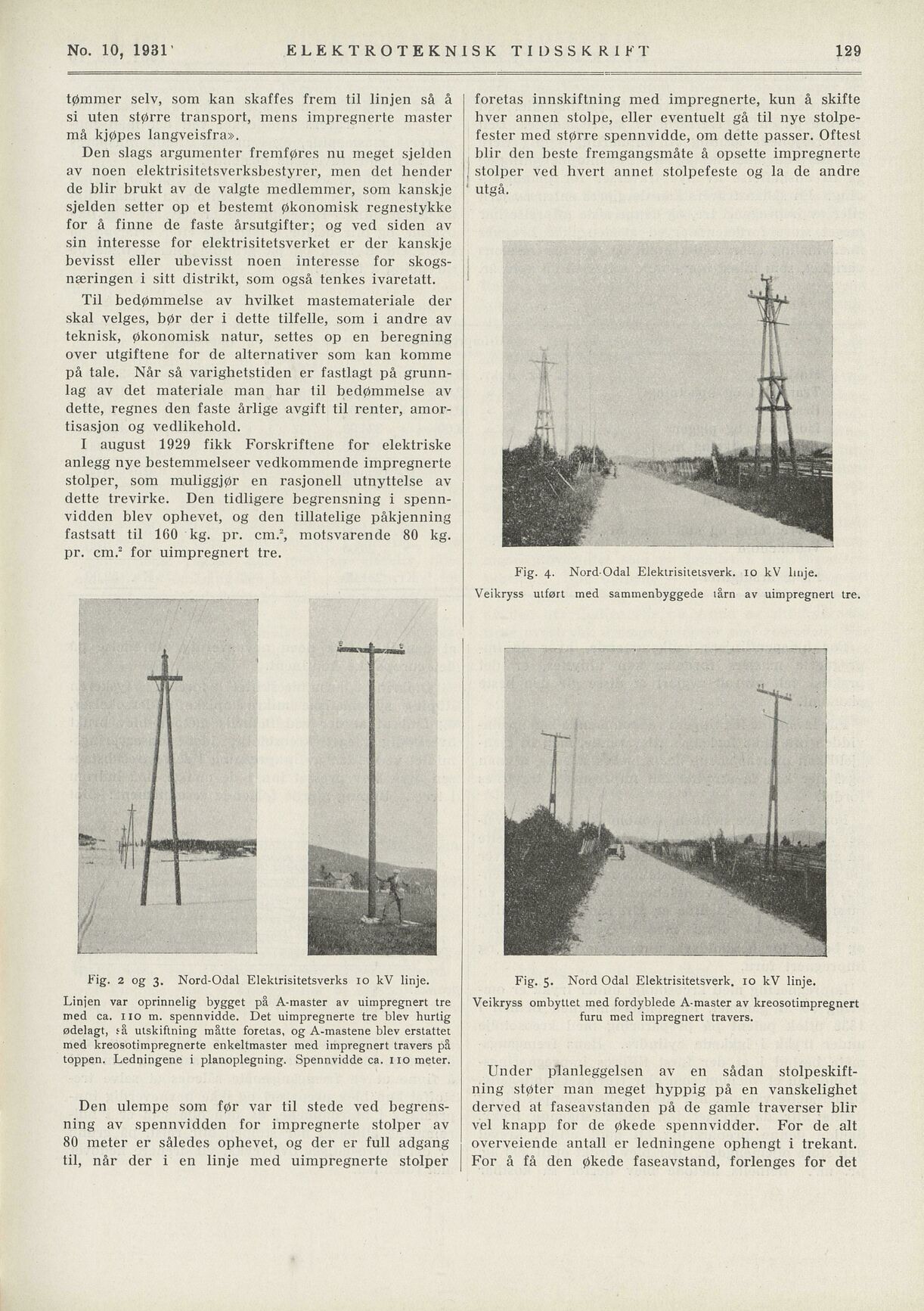

No. 10, 1981’ ELEKTROTEKNISK TIDSSKRIFT
tømmer seiv, som kan skaffes frem til linjen så å
si uten større transport, mens impregnerte master
må kjøpes langveisfra».
foretas innskiftning med impregnerte, kun å skifte
hver annen stolpe, eller eventuelt gå til nye stolpe
fester med større spennvidde, om dette passer. Oftest
blir den beste fremgangsraåte å opsette impregnerte
stolper ved hvert annet stolpefeste og la de andre
utgå.
Den slags argumenter fremføres nu meget sjelden
av noen elektrisitetsverksbestyrer, men det hender
de blir brukt av de valgte medlemmer, som kanskje
sjelden setter op et bestemt økonomisk regnestykke
for å finne de faste årsutgifter; og ved siden av
sin interesse for elektrisitetsverket er der kanskje
bevisst eller übevisst noen interesse for skogs
næringen i sitt distrikt, som også tenkes ivaretatt.
Til bedømraelse av hvilket mastemateriaie der
skal velges, bør der i dette tilfelle, som i andre av
teknisk, økonomisk natur, settes op en beregning
over utgiftene for de alternativer som kan komme
på tale. Når så varighetstiden er fastlagt på grunn
lag av det materiale man har til bedømmelse av
dette, regnes den faste årlige avgift til renter, amor
tisasjon og vedlikehold.
I august 1929 fikk Forskriftene for elektriske
anlegg nye bestemmelseer vedkommende impregnerte
stolper, som muliggjør en rasjonell utnyttelse av
dette trevirke. Den tidligere begrensning i spenn
vidden blev ophevet, og den tillatelige påkjenning
fastsatt til 160 kg. pr. cm.2, motsvarende 80 kg.
pr. cm.2 for uimpregnert tre.
Linjen var oprinnelig bygget på A-master av uimpregnert tre
med ca. 110 m. spennvidde. Det uimpregnerte tre blev hurtig
ødelagt, så ulskiftning måtte foretas, og A-mastene blev erstattet
med kreosotimpregnerte enkeltmaster med impregnert travers på
toppen. Ledningene i planoplegning. Spennvidde ca. 110 meter.
Under planleggelsen av en sådan stolpeskift
ning støter man meget hyppig på en vanskelighet
derved at faseavstanden på de gamle traversen blir
vel knapp for de økede spennvidder. For de alt
overveiende antall er ledningene ophengt i trekant.
For å få den økede faseavstand, forlenges for det
Den ulempe som før var til stede ved begrens
ning av spennvidden for impregnerte stolper av
80 meter er således ophevet, og der er full adgang
til, når der i en linje med uimpregnerte stolper
Fig. 4. Nord-Odal Elektrisitetsverk. 10 kV linje.
Veikryss utført med sammenbyggede tårn av uimpregnerl tre.
Fig. 2 og 3, Nord-Odal Elektrisitetsverks 10 kV linje Fig. 5. Nord Odal Elektrisitetsverk. 10 kV linje.
Veikryss ombyttet med fordyblede A-master av kreosotimpregnert
furu med impregnert travers.
133
