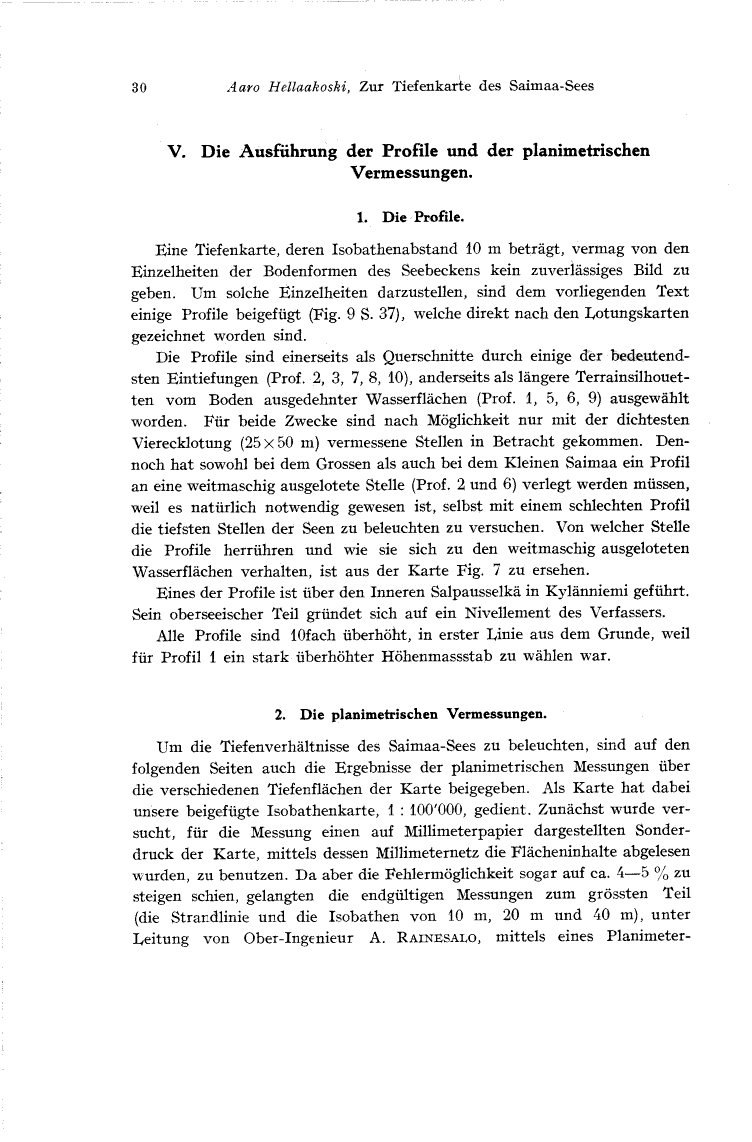

V. Die Ausführung der Profile und der planimetrischen
Vermessungen.
1. Die Profile.
Eine Tiefenkarte, deren Isobathenabstand 10 m beträgt, vermag von den
Einzelheiten der Bodenformen des Seebeckens kein zuverlässiges Bild zu
geben. Um solche Einzelheiten darzustellen, sind dem vorliegenden Text
einige Profile beigefügt (Fig. 9 S. 37), welche direkt nach den Lotungskarten
gezeichnet worden sind.
Die Profile sind einerseits als Querschnitte durch einige der
bedeutendsten Eintiefungen (Prof. 2, 3, 7, 8, 10), anderseits als längere
Terrainsilhouetten vom Boden ausgedehnter Wasserflächen (Prof. 1, 5, 6, 9) ausgewählt
worden. Für beide Zwecke sind nach Möglichkeit nur mit der dichtesten
Vierecklotung (25X50 m) vermessene Stellen in Betracht gekommen.
Dennoch hat sowohl bei dem Grossen als auch bei dem Kleinen Saimaa ein Profil
an eine weitmaschig ausgelotete Stelle (Prof. 2 und 6) verlegt werden müssen,
weil es natürlich notwendig gewesen ist, selbst mit einem schlechten Profil
die tiefsten Stellen der Seen zu beleuchten zu versuchen. Von welcher Stelle
die Profile herrühren und wie sie sich zu den weitmaschig ausgeloteten
Wasserflächen verhalten, ist aus der Karte Fig. 7 zu ersehen.
Eines der Profile ist über den Inneren Salpausselkä in Kylänniemi geführt.
Sein oberseeischer Teil gründet sich auf ein Nivellement des Verfassers.
Alle Profile sind 10fach überhöht, in erster Linie aus dem Grunde, weil
für Profil 1 ein stark überhöhter Höhenmassstab zu wählen war.
2. Die planimetrischen Vermessungen.
Um die Tiefen Verhältnisse des Saimaa-Sees zu beleuchten, sind auf den
folgenden Seiten auch die Ergebnisse der planimetrischen Messungen über
die verschiedenen Tiefenflächen der Karte beigegeben. Als Karte hat dabei
unsere beigefügte Isobathenkarte, 1:100′000, gedient. Zunächst wurde
versucht, für die Messung einen auf Millimeterpapier dargestellten
Sonderdruck der Karte, mittels dessen Millimeternetz die Flächeninhalte abgelesen
wurden, zu benutzen. Da aber die Fehlermöglichkeit sogar auf ca. 4—5% zu
steigen schien, gelangten die endgültigen Messungen zum grössten Teil
(die Strandlinie und die Isobathen von 10 m, 20 m und 40 m), unter
Leitung von Ober-Ingenieur A. Rainesalo, mittels eines
