Kajkonstruktioner
Grunden i Göteborgs hamn består till övervägande del av lös blålera till
stort djup; c:a 2/3 av dennas volym utgöres av vatten och resten av fasta
beståndsdelar. Problemet att bygga kajer i så dålig grund har givetvis
vållat stora svårigheter, varför det kan vara av intresse att se, huru
detsamma lösts på olika sätt under
tider-nas lopp; av nedanstående figurer och
r kortfattade förklaringar tramgar huru
frågan i huvudsak behandlats och
konstruktionerna utformats. Att i
denna lösa grund bygga kajerna så att
de ej så småningom sjunka, torde få
anses nära nog omöjligt med mindre
än att de nedföras till fast botten.
Varje konstruktion, som skall så att
säga flyta i lera kommer nämligen att
sakta men säkert sjunka. V’d
rivning av flera gamla kajer o. d.
här-städes har man påträffat dessas
grunder liggande på sådan nivå, att de, av
konstruktionssättet att döma,
omöjligen från början kunna hava förlagts
på så stort djup. Som exempel kan
nämnas flera å gamla vrak utförda
bryggor, där vrakens bottnar
påträffats å ända till 8 m:s djup under
vatten å ställen, där älvens botten vid
vrakens utläggning legat på 3—5 m:s djup;
de i flera våningar gjorda
påbyggnaderna visa tydligt, att en ständig
sjunkning ägt rum. Sommaren 1919
genommuddrades ånyo i samband med segelrännans fördjupning till 9,25
m:s djup resterna av de gamla stenfyllda fartyg, som Christian IV år 1644
lät sänka i Göta älvs utlopp vid Rya Nabbe för att innestänga svenska
flottan här. Dessa vrak sänktes på bottnen och nådde ej över v. y. och
...i i t f m r t t r~

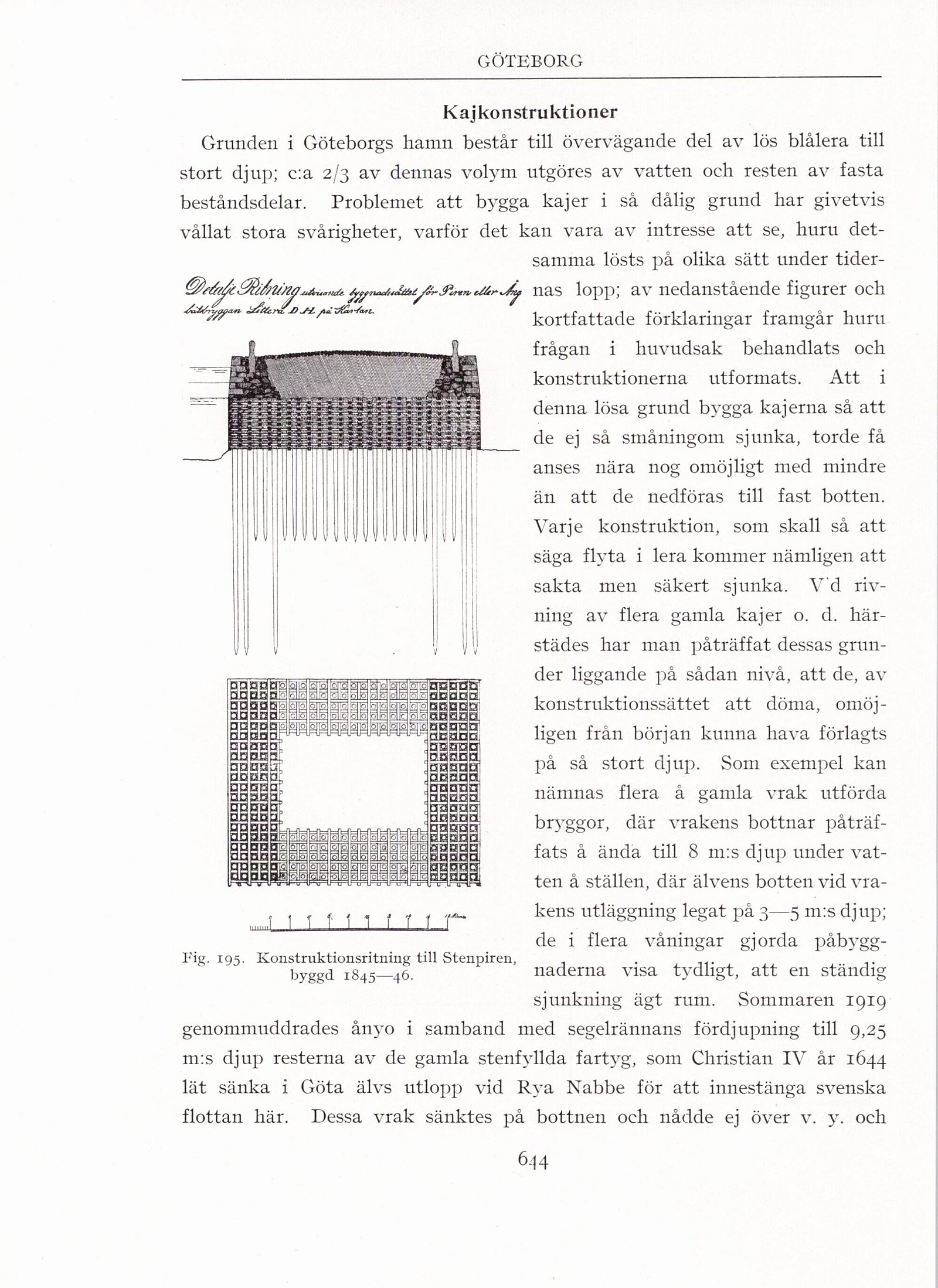

Fig. 195. Konstruktionsritning till Stenpiren
byggd 1845—46.
