vattendjup
användes i huvudsak
liknande konstruktioner med kistor eller
plattform, pålning
och faskiner. Fig.
196 visar sektion
från Skeppsbron.

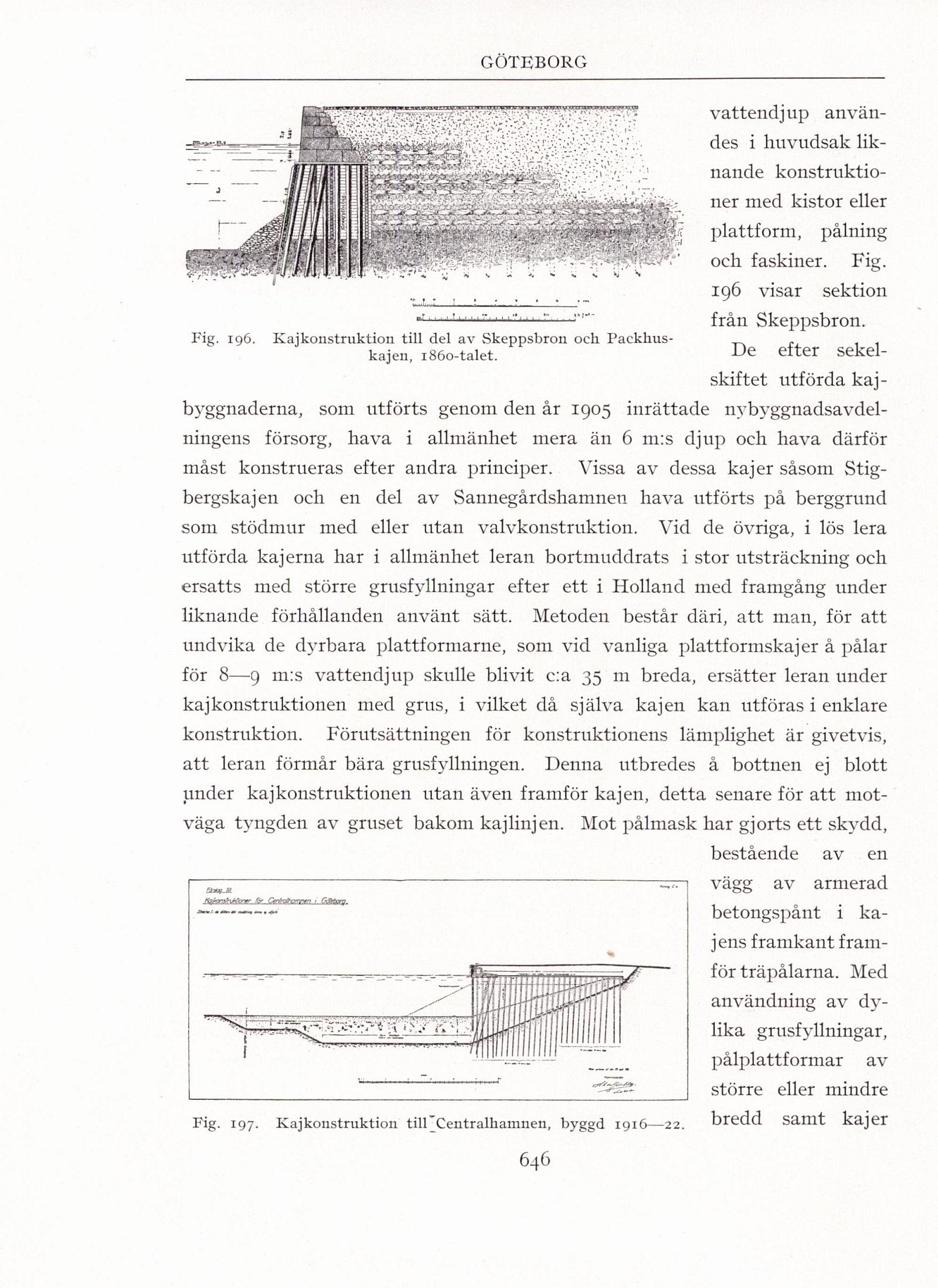

Fig. 196. Kajkonstruktion till del av Skeppsbron och Packhus- .
kajen, 1860-talet. De efter sekel-
skiftet utförda kaj-
byggnaderna, som utförts genom den år 1905 inrättade
nybyggnadsavdel-ningens försorg, hava i allmänhet mera än 6 m:s djup och hava därför
måst konstrueras efter andra principer. Vissa av dessa kajer såsom
Stig-bergskajen och en del av Sannegårdshamnen hava utförts på berggrund
som stödmur med eller utan valvkonstruktion. Vid de övriga, i lös lera
utförda kajerna har i allmänhet leran bortmuddrats i stor utsträckning och
ersatts med större grusfyllningar efter ett i Holland med framgång under
liknande förhållanden använt sätt. Metoden består däri, att man, för att
undvika de dyrbara plattformarne, som vid vanliga plattformskaj er å pålar
för 8—9 m:s vattendjup skulle blivit c:a 35 m breda, ersätter leran under
kaj konstruktionen med grus, i vilket då själva kajen kan utföras i enklare
konstruktion. Förutsättningen för konstruktionens lämplighet är givetvis,
att leran förmår bära grusfyllningen. Denna utbredes å bottnen ej blott
under kaj konstruktionen utan även framför kajen, detta senare för att
mot-väga tyngden av gruset bakom kajlinjen. Mot pålmask har gjorts ett skydd,
bestående av en
vägg av armerad
betongspånt i
kajens framkant
framför träpålarna. Med
användning av
dylika grusfyllningar,
pålplattformar av
större eller mindre
bredd samt kajer
Fig. 197. Kaj konstruktion till Centralhamnen, byggd 1916—22.
