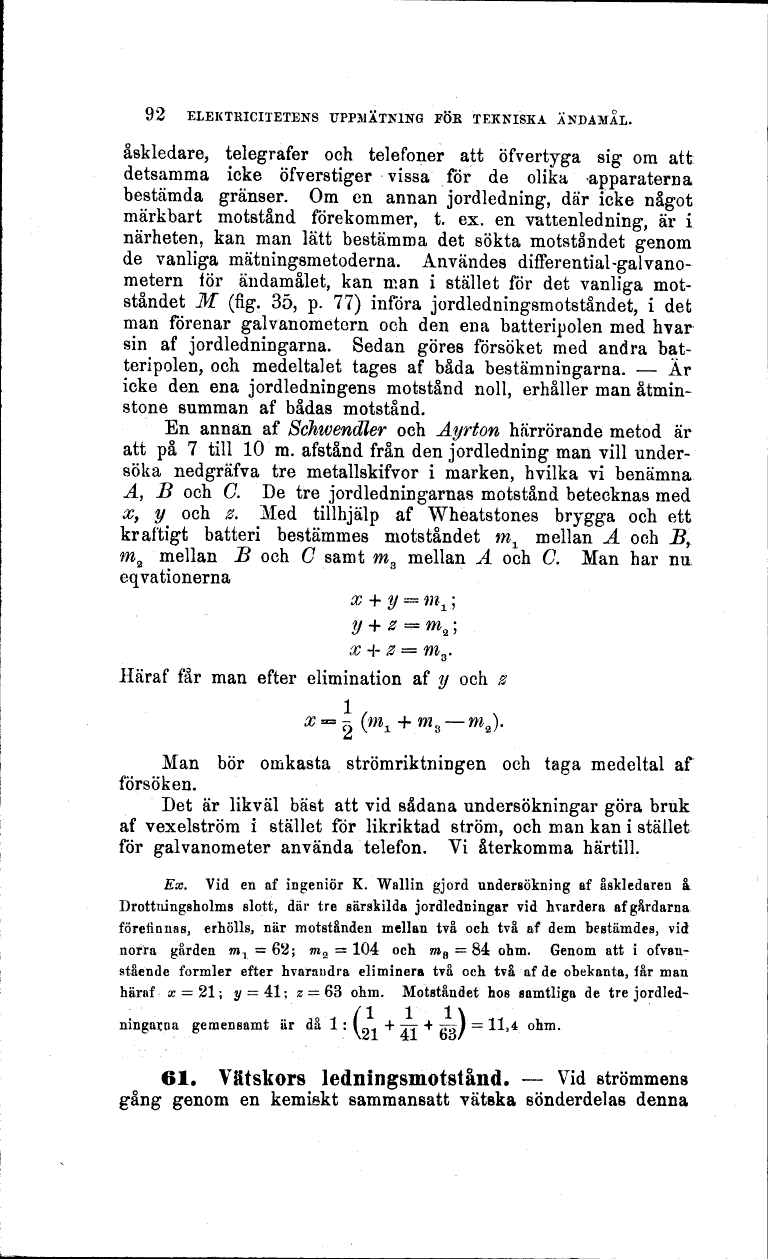

92 ELEKTRICITETENS UPPMÄTNING FÖK TEKNISKA ÄNDAMÅL.
åskledare, telegrafer och telefoner att öfvertyga sig om att
detsamma icke öfverstiger vissa för de olika -apparaterna
bestämda gränser. Om en annan jordledning, där icke något
märkbart motstånd förekommer, t. ex. en vattenledning, är i
närheten, kan man lätt bestämma det sökta motståndet genom
de vanliga mätningsmetoderna. Användes differential -gal
vanometern lör ändamålet, kan man i stället för det vanliga
motståndet M (fig. 35, p. 77) införa jordledningsmotståndet, i det
man förenar galvanometern och den ena batteripolen med hvar
sin af jordledningarna. Sedan göres försöket med andra
batteripolen, och medeltalet tages af båda bestämningarna. - Är
icke den ena jordledningens motstånd noll, erhåller man
åtminstone summan af bådas motstånd.
En annan af Schwendler och Ayrton härrörande metod är
att på 7 till 10 m. afstånd från den jordledning man vill
undersöka nedgräfva tre metallskifvor i marken, hvilka vi benämna
A, B och C. De tre jordledningarnas motstånd betecknas med
x, y och #. Med tillhjälp af Wheatstones brygga och ett
kraftigt batteri bestämmes motståndet m1 mellan A och J?,
wa mellan J? och G samt ma mellan A och C. Man har nu,
eqvationerna
x H- # = w3.
Häraf far man efter elimination af y och #
l ,
tf - ö (mi + m*~m*)’
Man bör omkasta strömriktningen och taga medeltal af
försöken.
Det är likväl bäst att vid sådana undersökningar göra bruk
af vexelström i stället för likriktad ström, och man kan i stället
för galvanometer använda telefon. Vi återkomma härtill.
Ex. Vid en af ingeniör K. Wallin gjord undersökning af åskledaren å
Drottningsholms slott, där tre särskilda jordledningar vid hvardera af gårdarna
förefinnas, erhölls, när motstånden mellan två och två af dem bestämdes, vid
norra gården m1 =62; m2 -104 och m& = 84: ohm. Genom att i
ofvanstående formler efter hvarandra eliminera två och två af de obekanta, får man
häraf x = 21 ; y - 41 ; z = 63 ohm. Motståndet hos samtliga de tre jordled-
ningarna gemensamt är då l : ("* + 77 "** Z»ö ) = 1 1»4 ohm.
61. Vätskors ledningsmotstånd. - Vid strömmens
gång genom en kemiskt sammansatt vätska sönderdelas denna
