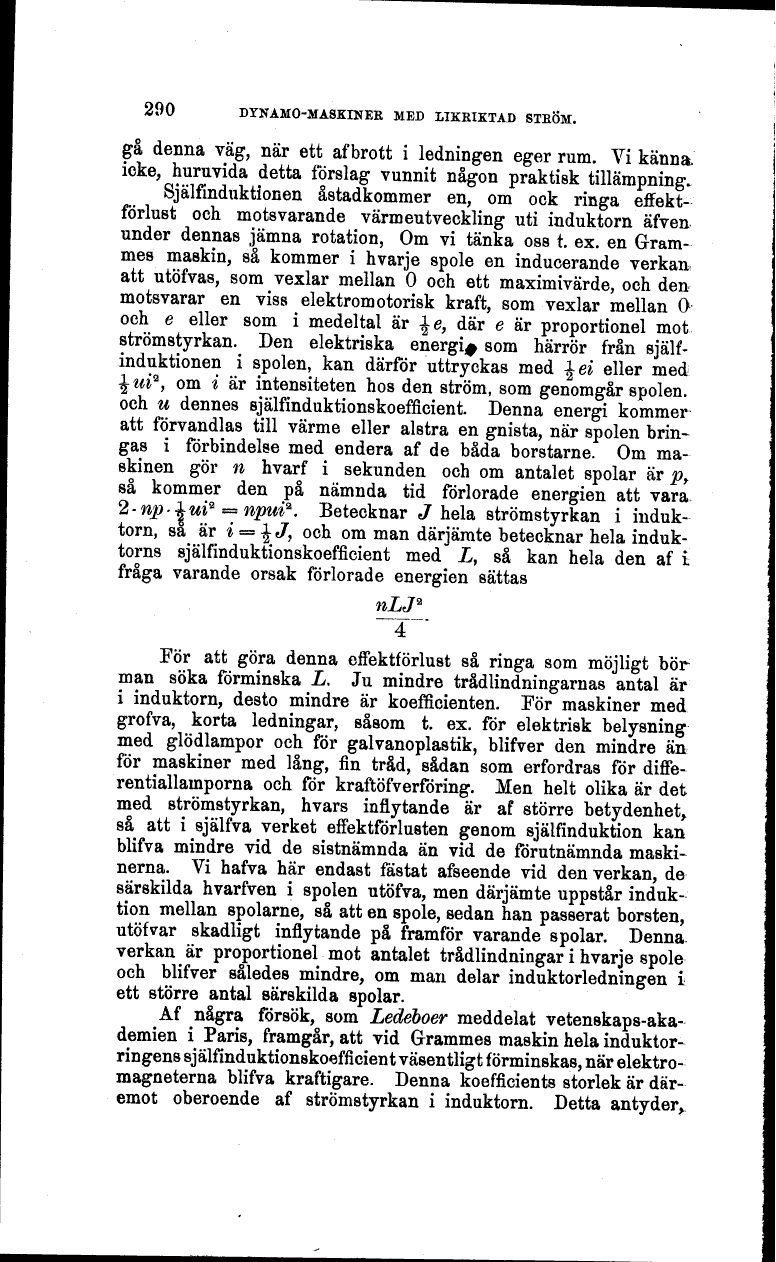

290 DYNAMO-MASKINER MED LIKRIKTAD STRÖM.
gå denna väg, när ett afbrott i ledningen eger rum. Vi känna
icke, huruvida detta förslag vunnit någon praktisk tillämpning.
Själfinduktionen åstadkommer en, om ock ringa
effektförlust och motsvarande värmeutveckling uti induktorn äfven
under dennas jämna rotation, Om vi tänka oss t. ex. en
Grammes maskin, så kommer i hvarje spole en inducerande verkan
att utöfvas, som vexlar mellan O och ett maximivärde, och den
motsvarar en viss elektromotorisk kraft, som vexlar mellan O
och e eller som i medeltal är ^e, där e är proportionel mot
strömstyrkan. Den elektriska energi^ som härrör från
Själfinduktionen i spolen, kan därför uttryckas med \ei eller med
%ui*, om i är intensiteten hos den ström, som genomgår spolen,
och u dennes själfinduktionskoefficient. Denna energi kommer
att förvandlas till värme eller alstra en gnista, när spolen
bringas i förbindelse med endera af de båda borstarne. Om
maskinen gör n hvarf i sekunden och om antalet spolar är p>
så kommer den på nämnda tid förlorade energien att vara
2-np’ltui* = npui*. Betecknar J hela strömstyrkan i
induktorn, sa är i = -| J, och om man därjämte betecknar hela
induktorns själfinduktionskoefficient med Z, så kan hela den af i
fråga varande orsak förlorade energien sättas
nLJ*
För att göra denna effektförlust så ringa som möjligt bör
man söka förminska L. Ju mindre trådlindningarnas antal är
i induktorn, desto mindre är koefficienten. För maskiner med
grofva, korta ledningar, såsom t. ex. för elektrisk belysning
med glödlampor och för galvanoplastik, blifver den mindre än
för maskiner med lång, fin tråd, sådan som erfordras för
diffe-rentiallainporna och för kraftöfverföring. Men helt olika är det
med strömstyrkan, hvars inflytande är af större betydenhet,
så att i själfva verket effektförlusten genom Själfinduktion kan
blifva mindre vid de sistnämnda än vid de förutnämnda
maskinerna. Vi hafva här endast fästat afseende vid den verkan, de
särskilda hvarfven i spolen utöfva, men därjämte uppstår
induktion mellan spolarne, så att en spole, sedan han passerat borsten,
utöfvar skadligt inflytande på framför varande spolar. Denna
verkan är proportionel mot antalet trådlindningar i hvarje spole
och blifver således mindre, om man delar induktorledningen i
ett större antal särskilda spolar.
Af några försök, som Ledeboer meddelat
vetenskaps-akademien i Paris, framgår, att vid Grammes maskin hela
induktor-ringens själfinduktionskoefficient väsentligt förminskas, när
elektromagneterna blifva kraftigare. Denna koefficients storlek är
däremot oberoende af strömstyrkan i induktorn. Detta antyder*
