324 VEXELSTRÖM-MASKINER OCH TRANSFORMATORER.
på maskinaxeln anbragta kopparringar. Medelst två böjda på
axeln fastsatta tunna järnplåtar betäckas magneterna, så’att
bullret förminskas.
Bredvid kontaktringarna finnas
ringarna i den kammtapp,
hvarmed axeln är försedd.
Mordey-Victoria
vexelström-maskiner tillverkas
af "Brush Electrical
Engi-neering Co" i London i
fem modeller från 25,000
till 150,000 watt, en
hastighet af 850 till 400 hvarf
i minuten samt 2,000 volt
elektromotorisk kraft. Den
industriella
verkningsgraden uppgifves vara 90
procent.
181. Några andra
vexelström-maskiner.
- Utom de nu anförda,
gifves det ett ganska stort
antal vexelström-maskiner, som vunnit tillämpning i praktiken.
Vi skola i korthet omnämna de förnämsta af dessa.
Lontins dynamo, som i Frankrike för åtskilliga år sedan
blifvit använd, har ett roterande elektromagnethjul, där
mag-neterna äro anbragta radielt med omvexlande poler, roterande
inuti en ring med induktorspolarne vända inåt radielt. Dessa
spolar äro försedda med korta, massiva järnkärnor, och till
antalet lika många som elektromagneterna. Men kärnorna hafva
starkt upphettats och effektförlusten blifvit stor. Maskinen har
icke heller egt långvarigt bestånd.
Gordons dynamo är utförd i stor skala och använd vid
en centralstation för elektrisk belysning i London, en typ för
5,000 och en annan för 800 glödlampor. Äfven här rotera
magneterna, och induktorn är stillastående. De förra äro fästa
vid kanterna till två skifvor af smidesjärn, hvilka vid den stora
maskinen har 2,67 m. diameter, Deras poler äro omvexlande
nord- och sydmagnetiska. Elektromagnethjulet rör sig mellan
två rader spolar, som äro fästa vid två gjutjärnsringar.
Spolarne äro aflånga och innehålla något, ehuru blott en ringa
mängd järn. Magnetiseringsströmmen erhålles af två maskiner
med likriktad ström.
Stanley- Westinghouses dynamo, som i J^orra Amerika
vunnit vidsträckt tillämpning, har en roterande truminduktor inom

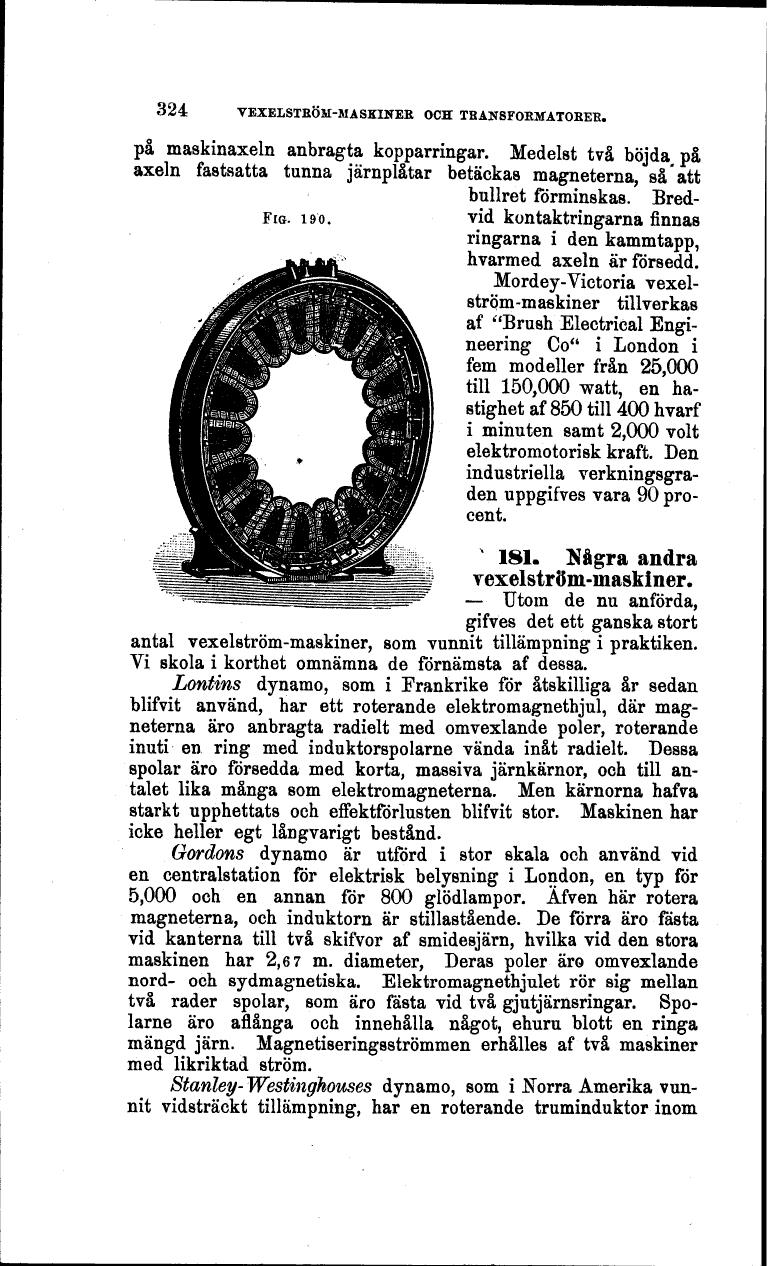

FIG. 190.
