NÅGRA ANDRA VEXELSTRÖM-MASKINER.
325
en ring med 16 inåt vända och radielt stälda elektromagneter
För att göra maskinen lättare tillgänglig för undersökning och
reparation kan den öfre delen af ringen upplyftas, hvaremot
den nedre delen ar fastgjuten med bottenplåten och
maskin-ställningen. Elektromagnetspolarne lindas först och skjutas
sedermera öfver järnkärnorna. De förses med ström antingen
genom en särskild dynamo eller ock rättvändes en del af
strömmen från induktorn. Denna innehåller en kärna,
sammansatt af tunna genombrutna järnblecksskifvor, antingen oxiderade
vid ytan eller isolerade från hvarandra med papper. Hålen i
skifvorna bilda tillsammans kanaler, som löpa parallelt med
axeln, hvarigenom ventilation erhålles. Vid ändarne af
induktorn finnas tjocka plåtar, försedda med 16 framsprang, hvilka
tjäna till att fasthålla de 16 induktorspolarne. Maskinerna
tillverkas efter tre olika modeller, afsedda för 650, 1,300 och
2,500 glödlampor samt för 1,700 till 1,200 hvarf i minuten.
Potentialskilnaden uppgår till 1,000 å 1,100 volt och antalet
strömomkastningar till icke mindre än 450 i sekunden.

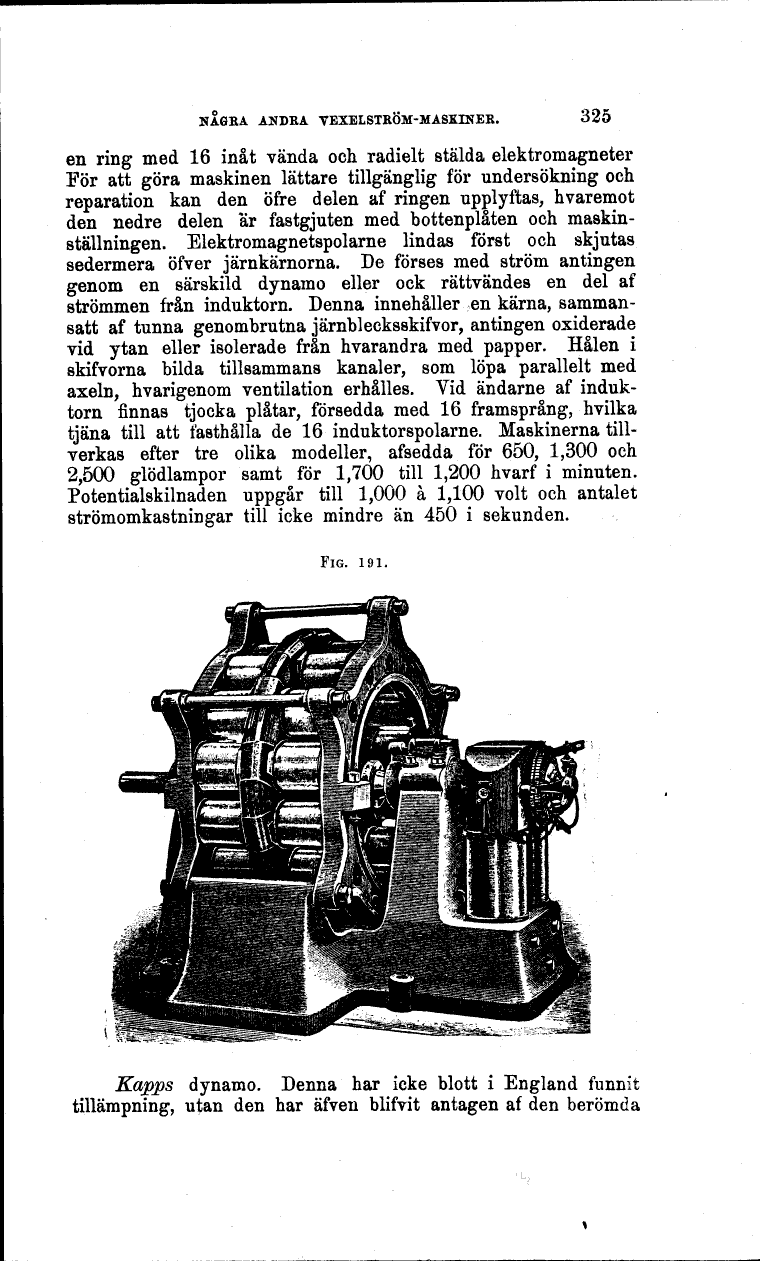

FIG. 191.
Kapps dynamo. Denna har icke blott i England funnit
tillämpning, utan den har äfven blifvit antagen af den berömda
