506
ELEKTRISK BELYSNING.
42 X 2,5 = 105 volt och med den andra gruppen af 30 X 2,5 =75
volt. Beräknas 5 volts förlust i ledningen, har man således
vid lamporna den erforderliga potentialen. Men detta gäller
endast under det motorn är i gång, och accumulatorerna äro
då endast regulatorer för den af dynamon lemnade strömmen,
hvarvid man utjämnar de oregelbundenheter, hvilka härröra af
variationerna i maskinens hastighet. - Sedan motorn stannat,
afbrytes ledningen från 100-volt-lamporna, och man underhåller
70-voltslamporna med 42 accumulatorer. Dessas
elektromotoriska kraft har nu nedgått till 1,8 volt per element, så att man
har 1,8 X 42= 75,6 volt till sin disposition.

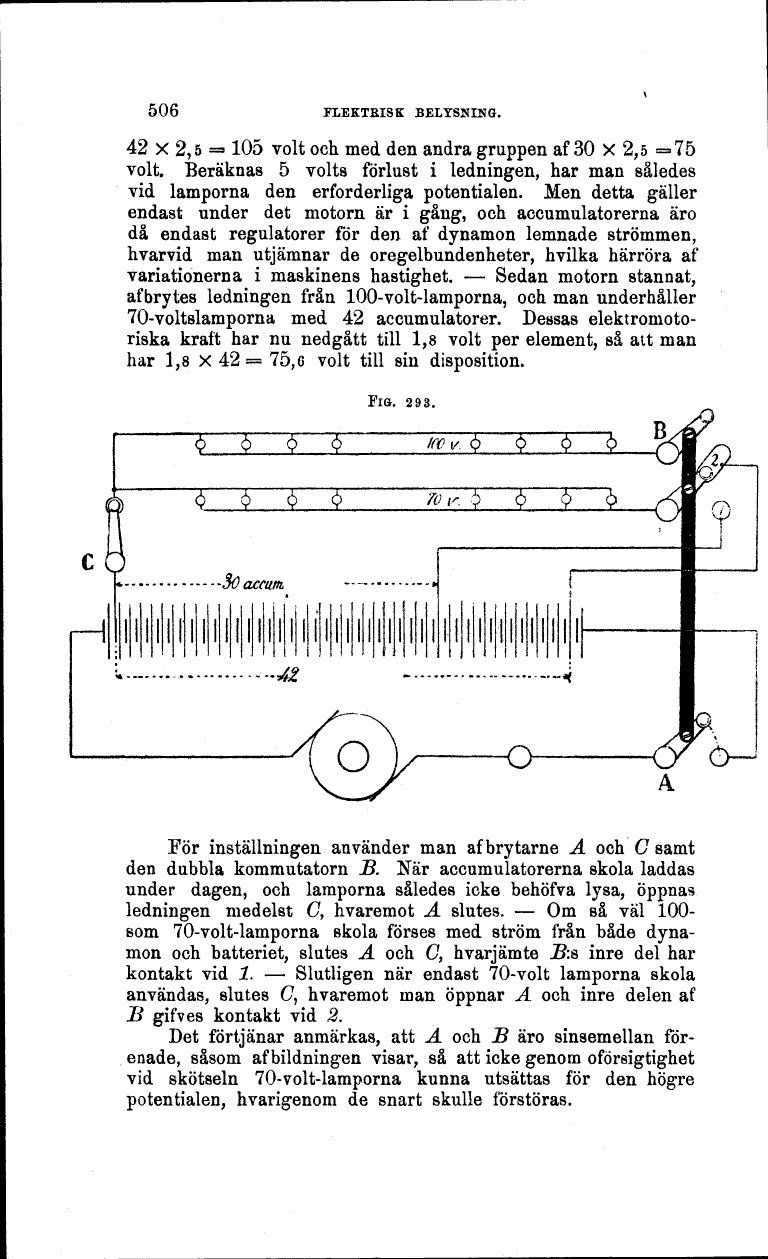

FIG. 293.
O-
För inställningen använder man af brytarne A och (7 samt
den dubbla kommutatorn J5. När accumulatorerna skola laddas
under dagen, och lamporna således icke behöfva lysa, öppnas
ledningen medelst (7, hvaremot A slutes. - Om så väl
100-som 70-volt-lamporna skola förses med ström från både
dynamon och batteriet, slutes A och C, hvarjämte S:s inre del har
kontakt vid 1. - Slutligen när endast 70-volt lamporna skola
användas, slutes (7, hvaremot man öppnar A och inre delen af
S gifves kontakt vid 2.
Det förtjänar anmärkas, att A och S äro sinsemellan
förenade, såsom afbildningen visar, så att icke genom oförsigtighet
vid skötseln 70-volt-lamporna kunna utsättas för den högre
potentialen, hvarigenom de snart skulle förstöras.
