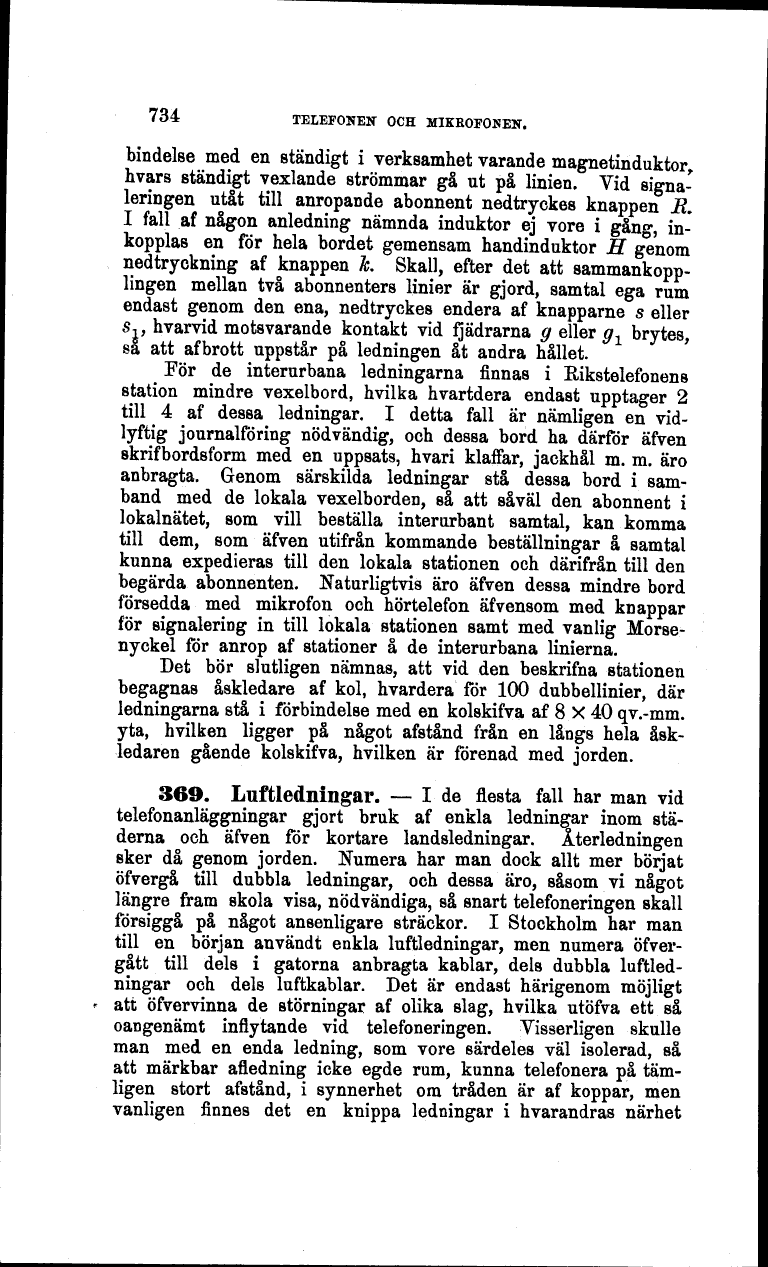

734 TELEFONEN OCH MIKROFONEN.
bindelse med en ständigt i verksamhet varande magnetinduktor,
hvars ständigt vexlande strömmar gå ut på linien. Vid
signaleringen utåt till anropande abonnent nedtryckes knappen E.
I fall af någon anledning nämnda induktor ej vore i gång,
inkopplas en för hela bordet gemensam handinduktor H genom
nedtryckning af knappen Jc. Skall, efter det att
sammankopplingen mellan två abonnenters linier är gjord, samtal ega rum
endast genom den ena, nedtryckes endera af knapparne 5 eller
s,, hvarvid motsvarande kontakt vid fjädrarna g eller gl brytes,
sa att afbrott uppstår på ledningen åt andra hållet.
För de interurbana ledningarna finnas i Eikstelefonens
station mindre vexelbord, hvilka hvartdera endast upptager 2
till 4 af dessa ledningar. I detta fall är nämligen en
vidlyftig journalföring nödvändig, och dessa bord ha därför äfven
skrifbordsform med en uppsats, hvari klaffar, jackhål m. m. äro
anbragta. Genom särskilda ledningar stå dessa bord i
samband med de lokala vexelborden, så att såväl den abonnent i
lokalnätet, som vill beställa interurbant samtal, kan komma
till dem, som äfven utifrån kommande beställningar å samtal
kunna expedieras till den lokala stationen och därifrån till den
begärda abonnenten. Naturligtvis äro äfven dessa mindre bord
försedda med mikrofon och hörtelefon äfvensom med knappar
för signalering in till lokala stationen samt med vanlig
Morsenyckel för anrop af stationer å de interurbana linierna.
Det bör slutligen nämnas, att vid den beskrifna stationen
begagnas åskledare af kol, hvardera för 100 dubbellinier, där
ledningarna stå i förbindelse med en kolskifva af 8 X 40 qv.-mm.
yta, hvilken ligger på något afstånd från en långs hela
åskledaren gående kolskifva, hvilken är förenad med jorden.
369. Luftledningar. - I de flesta fall har man vid
telefonanläggningar gjort bruk af enkla ledningar inom
städerna och äfven for kortare landsledningar. Återledningen
sker då genom jorden. Numera har man dock allt mer börjat
öfvergå till dubbla ledningar, och dessa äro, såsom vi något
längre fram skola visa, nödvändiga, så snart telefoneringen skall
försiggå på något ansenligare sträckor. I Stockholm har man
till en början användt enkla luftledningar, men numera
öfvergått till dels i gatorna anbragta kablar, dels dubbla
luftledningar och dels luftkablar. Det ar endast härigenom möjligt
att öfvervinna de störningar af olika slag, hvilka utöfva ett så
oangenämt inflytande vid telefoneringen. Visserligen skulle
man med en enda ledning, som vore särdeles väl isolerad, så
att märkbar afledning icke egde rum, kunna telefonera på
tämligen stort afstånd, i synnerhet om tråden är af koppar, men
vanligen finnes det en knippa ledningar i hvarandras närhet
