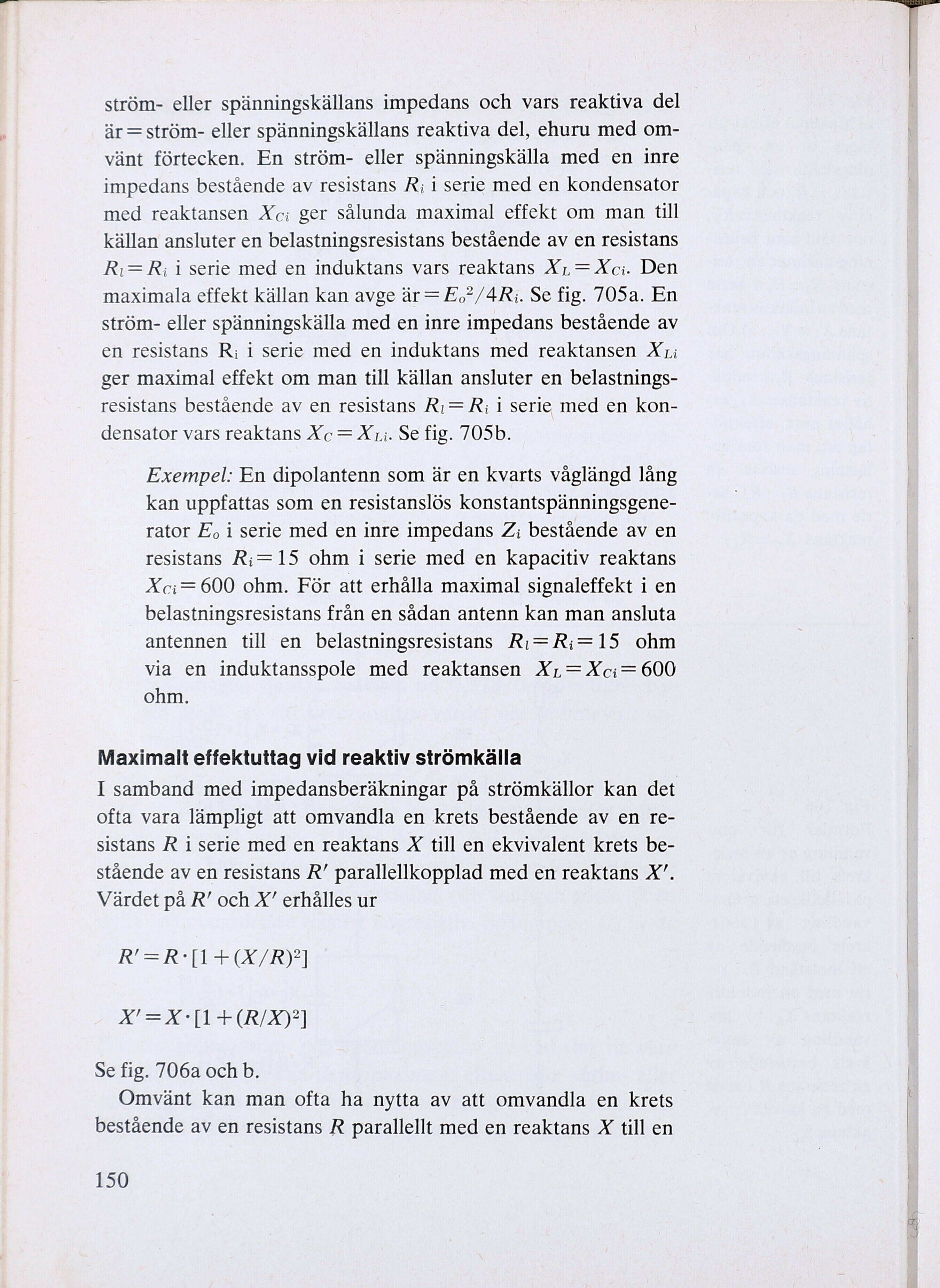

ström- eller spänningskällans impedans och vars reaktiva del
är = ström- eller spänningskällans reaktiva del, ehuru med om-
vänt förtecken. En ström- eller spänningskälla med en inre
impedans bestående av resistans Ri; i serie med en kondensator
med reaktansen Xci ger sålunda maximal effekt om man till
källan ansluter en belastningsresistans bestående av en resistans
Ri = Ri 1 serie med en induktans vars reaktans X, =Xci. Den
maximala effekt källan kan avge är = E.,”/4Ri. Se fig. 705a. En
ström- eller spänningskälla med en inre impedans bestående av
en resistans R; i serie med en induktans med reaktansen Xri
ger maximal effekt om man till källan ansluter en belastnings-
resistans bestående av en resistans R,= Ri i serie med en kon-
densator vars reaktans Xc = Xri. Se fig. 705b.
Exempel: En dipolantenn som är en kvarts våglängd lång
kan uppfattas som en resistanslös konstantspänningsgene-
rator E, i serie med en inre impedans Z; bestående av en
resistans R;= 15 ohm i serie med en kapacitiv reaktans
Xc:= 600 ohm. För att erhålla maximal signaleffekt i en
belastningsresistans från en sådan antenn kan man ansluta
antennen till en belastningsresistans Ri=R;=15 ohm
via en induktansspole med reaktansen X,=Xci= 600
ohm.
Maximalt effektuttag vid reaktiv strömkälla
I samband med impedansberäkningar på strömkällor kan det
ofta vara lämpligt att omvandla en krets bestående av en re-
sistans R i serie med en reaktans X till en ekvivalent krets be-
stående av en resistans R” parallellkopplad med en reaktans X”.
Värdet på R” och X” erhålles ur
RI=R EE CSR) A
NINE (RO)
Se fig. 706a och b.
Omvänt kan man ofta ha nytta av att omvandla en krets
bestående av en resistans R parallellt med en reaktans X till en
150
