og
-”
värden. Man skulle kunna kalla dessa avvikelser en slags mag-
netisk ”tröghet”, och i själva verket är det så att för varje
gång materialet får genomlöpa en komplett magnetiserings-
cykel sker det en energiöverföring till kärnmaterialet som yttrar
sig som en uppvärmning av detta. Om magnetiseringskurvan
vore identisk för stigande och fallande H-värden skulle inga
energiförluster uppstå.
När H från ett maximivärde, se fig. 808, minskas till O kom-
mer inte flödestätheten B att minskas till O utan det kommer
att kvarstå en viss magnetisering i kärnan, denna kvarstående
flödestäthet B, kallas för materialets remanens eller kvarståen-
de magnetiska flödestäthet som anges i Wb/m?.

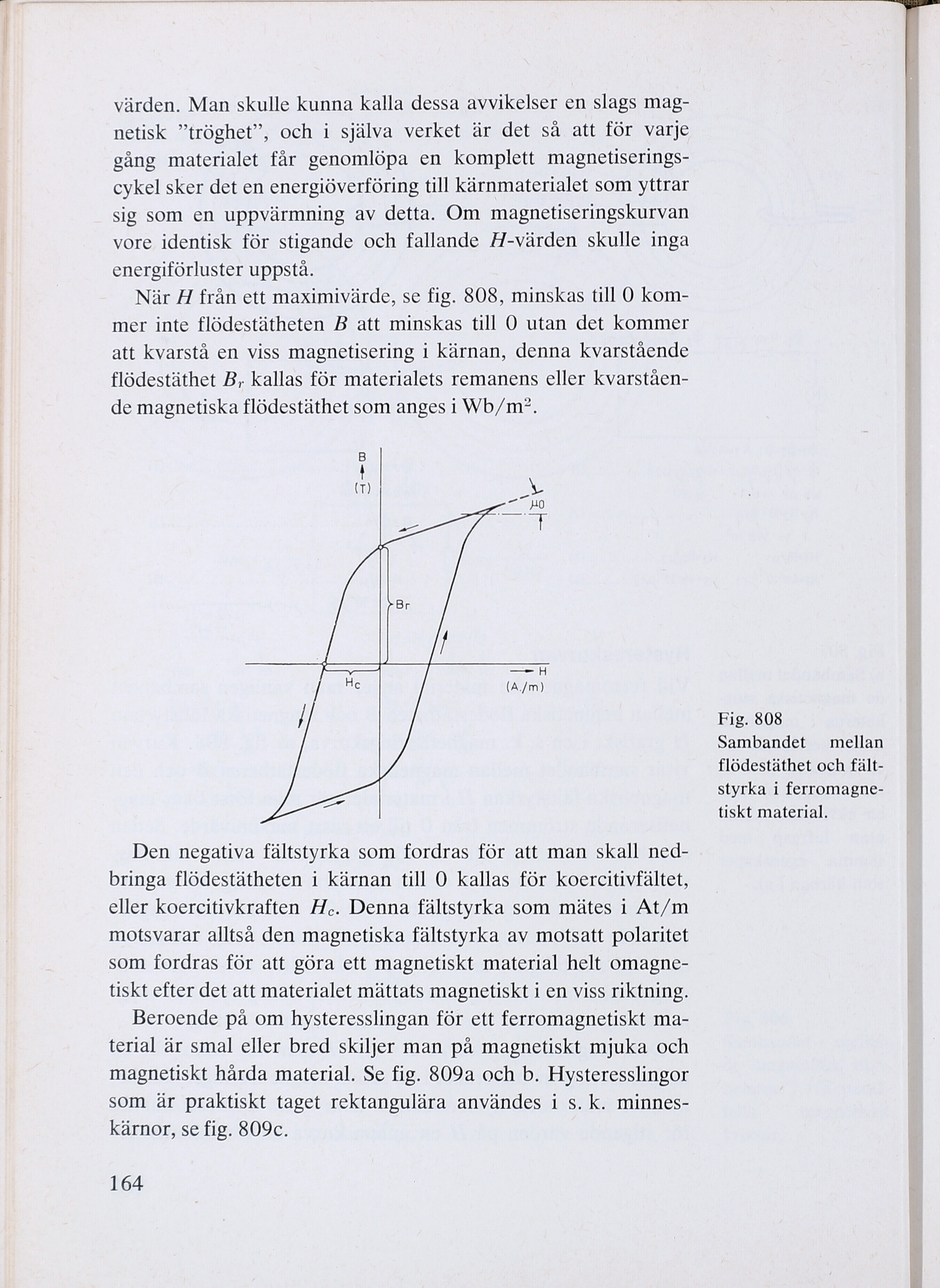

/ Fig. 808
Sambandet «mellan
flödestäthet och fält-
styrka i ferromagne-
tiskt material.
Den negativa fältstyrka som fordras för att man skall ned-
bringa flödestätheten i kärnan till 0 kallas för koercitivfältet,
eller koercitivkraften H.. Denna fältstyrka som mätes i At/m
motsvarar alltså den magnetiska fältstyrka av motsatt polaritet
som fordras för att göra ett magnetiskt material helt omagne-
tiskt efter det att materialet mättats magnetiskt i en viss riktning.
Beroende på om hysteresslingan för ett ferromagnetiskt ma-
terial är smal eller bred skiljer man på magnetiskt mjuka och
magnetiskt hårda material. Se fig. 809a och b. Hysteresslingor
som är praktiskt taget rektangulära användes i s. k. minnes-
kärnor, se fig. 809c.
164
