Genom förspänningen i framriktningen kommer spärrskik-
tets bredd i PN-övergången mellan bas och emitter att minskas
och de fria positiva och negativa laddningsbärarna på ömse
sidor om spärrskiktet kommer att överskrida potentialbarriä-
ren. När det gäller PNP-transistorn kommer elektroner i det
N-ledande basområdet att gå över i emittern och hålen i det
P-ledande emitterområdet att gå över i basområdet: det upp-
träder en ström i emitter-bas-diodens framriktning. |
När det gäller NPN-transistorer kommer hålen i det P-
ledande basområdet att gå över i emittern och elektronerna i
det N-ledande emitterområdet går över i basområdet.
Nu är emellertid basområdet mycket tunt och de laddnings-
bärare som från emittern strömmar in över den delvis ned-
brutna potentialbarriären i PN-övergången mellan bas och
emitterskiktet kommer av bara farten att fortsätta in i kol-
lektorskiktet.
| I det följande anknytes beskrivningen av transistorns verk-
| ningssätt till PNP-transistorn, men verkningssättet för NPN-
transistorn är fullt analogt frånsett att polariteten hos ladd-
ningsbärare och pålagda spänningar är omvänd. Fig. 1004.
Genom att kollektorn i PNP-transistorn är negativt laddad
i förhållande till emittern, se fig. 1004, kommer de positiva
laddningsbärare som från emittern via det tunna basområdet

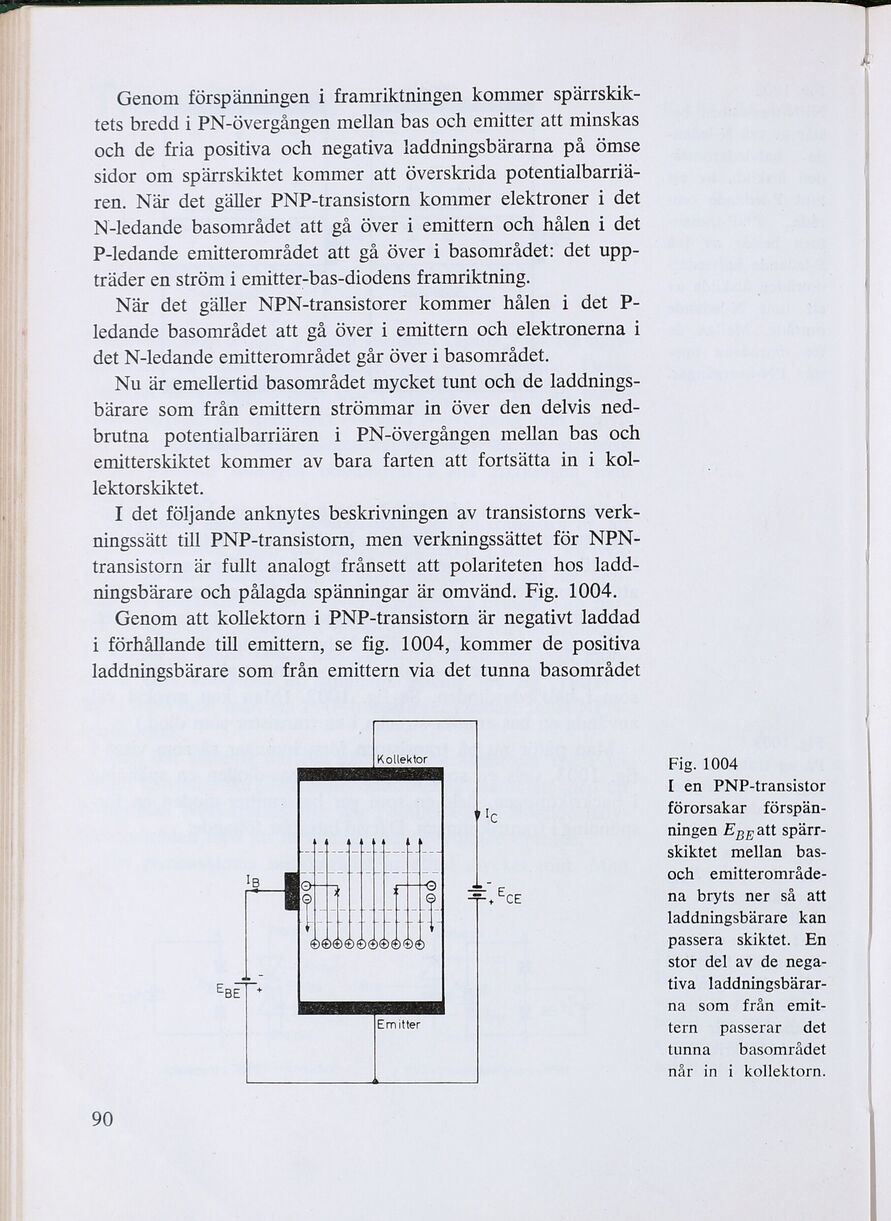

Kollektor Fig. 1004
I en PNP-transistor
förorsakar förspän-
ningen Epp att spärr-
skiktet mellan bas-
och emitterområde- |
= Ecg na bryts ner så att |
laddningsbärare kan |
passera skiktet. En
stor del av de nega-
ERE tiva laddningsbärar-
na som från emit-
Emitter tern passerar det
tunna =basområdet
når in i kollektorn.
Jala
I
I
920
