so RR
I MD HH
j-
f-
J
|-

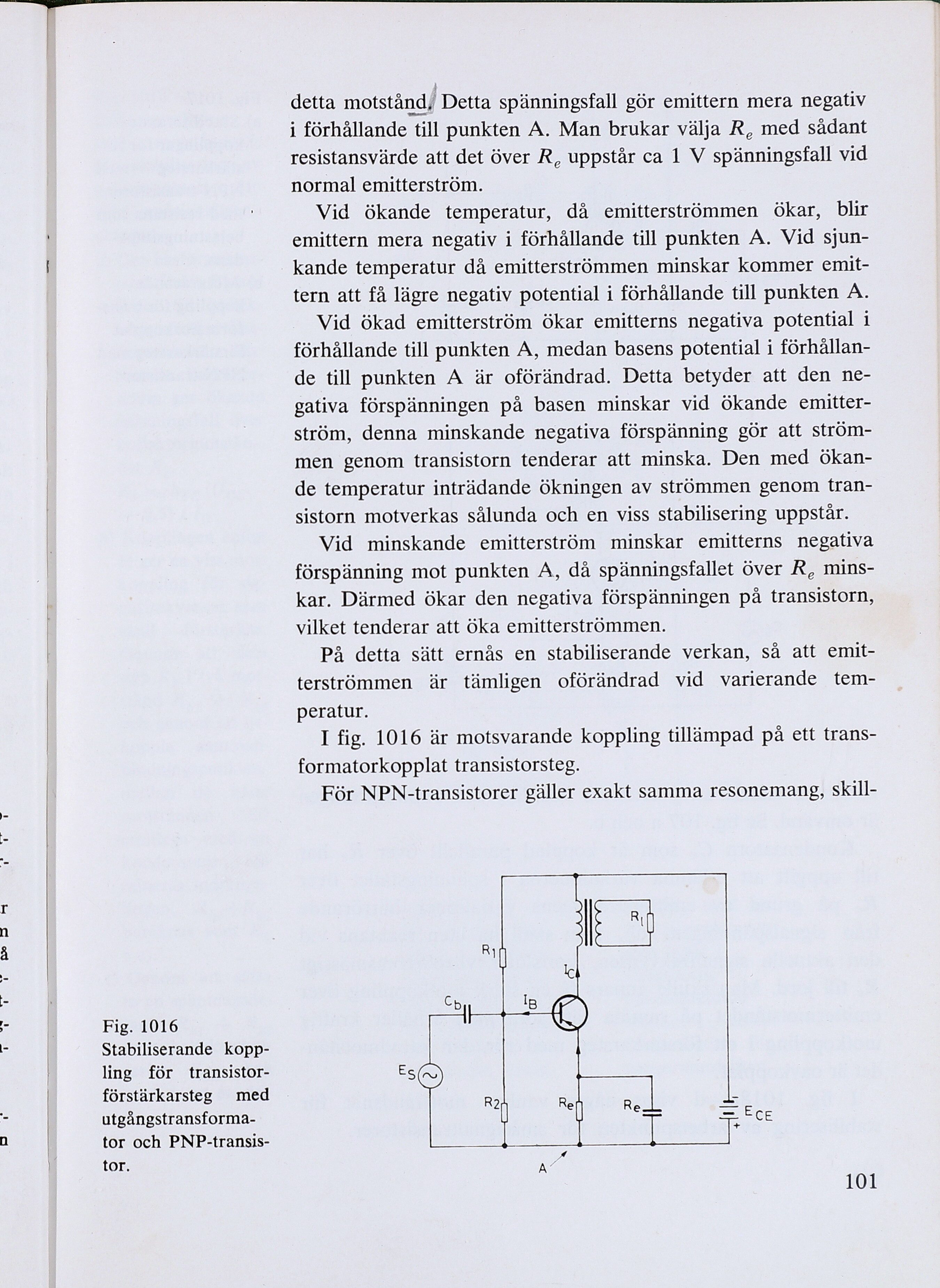

Fig. 1016
Stabiliserande kopp-
ling för transistor-
förstärkarsteg med
utgångstransforma-
tor och PNP-transis-
tor.
detta motstånd; Detta spänningsfall gör emittern mera negativ
i förhållande till punkten A. Man brukar välja R, med sådant
resistansvärde att det över R, uppstår ca 1 V spänningsfall vid
normal emitterström.
Vid ökande temperatur, då emitterströmmen ökar, blir
emittern mera negativ i förhållande till punkten A. Vid sjun-
kande temperatur då emitterströmmen minskar kommer emit-
tern att få lägre negativ potential i förhållande till punkten A.
Vid ökad emitterström ökar emitterns negativa potential i
förhållande till punkten A, medan basens potential i förhållan-
de till punkten A är oförändrad. Detta betyder att den ne-
gativa förspänningen på basen minskar vid ökande emitter-
ström, denna minskande negativa förspänning gör att ström-
men genom transistorn tenderar att minska. Den med ökan-
de temperatur inträdande ökningen av strömmen genom tran-
sistorn motverkas sålunda och en viss stabilisering uppstår.
Vid minskande emitterström minskar emitterns negativa
förspänning mot punkten A, då spänningsfallet över R; mins-
kar. Därmed ökar den negativa förspänningen på transistorn,
vilket tenderar att öka emitterströmmen.
På detta sätt ernås en stabiliserande verkan, så att emit-
terströmmen är tämligen oförändrad vid varierande tem-
peratur.
I fig. 1016 är motsvarande koppling tillämpad på ett trans-
formatorkopplat transistorsteg.
För NPN-transistorer gäller exakt samma resonemang, skill-
101
