termiskt instabil. Strömmarna genom en transistor orsakar ju
uppvärmning av halvledarmaterialen. Strömmar, som är till-
räckligt kraftiga för att åstadkomma större värmemängd än
den som avledes från transistorn, kan därför ge upphov till
en lavinartad ökning av uppvärmningen. Strömökningen or-
sakar uppvärmning, denna uppvärmning ökar transistorns led-
ningsförmåga, därmed sker ytterligare strömökning som i sin
tur ökar värmeutvecklingen i transistorn. Därmed är ett för-
lopp inlett som — om det inte hejdas i tid — kan leda till
att transistorn förstörs genom för stor upphettning.
Även om risken för termisk lavin är obetydlig när det gäller
småsignaltransistorer fordras det att speciella kopplingar ut-
nyttjas för att stabilisera strömmen. Motsvarande kopplingar
är inte nödvändiga när det gäller kopplingar med elektronrör,
de extra kopplingar för temperaturstabilisering som fordras i
transistorapparater kan sägas vara det pris man får betala för
fördelen att man slipper att arbeta med glödande emissions-
skikt.
Stabiliseringskopplingar
För att en transistor skall fungera inom ett mera vidsträckt
temperaturområde fordras att man måste ta till vissa tem-
peraturstabiliseringskopplingar. Enklaste sättet att åstadkom-
ma sådan stabilisering är att koppla in ett emittermotstånd
R.. Se kopplingen i fig. 1015.
Verkningssättet för denna stabiliseringskoppling är följan-
de. Emitterströmmen Ip + Ic för en PNP-transistor passerar
genom motståndet R, varvid ett spänningsfall uppstår över
100

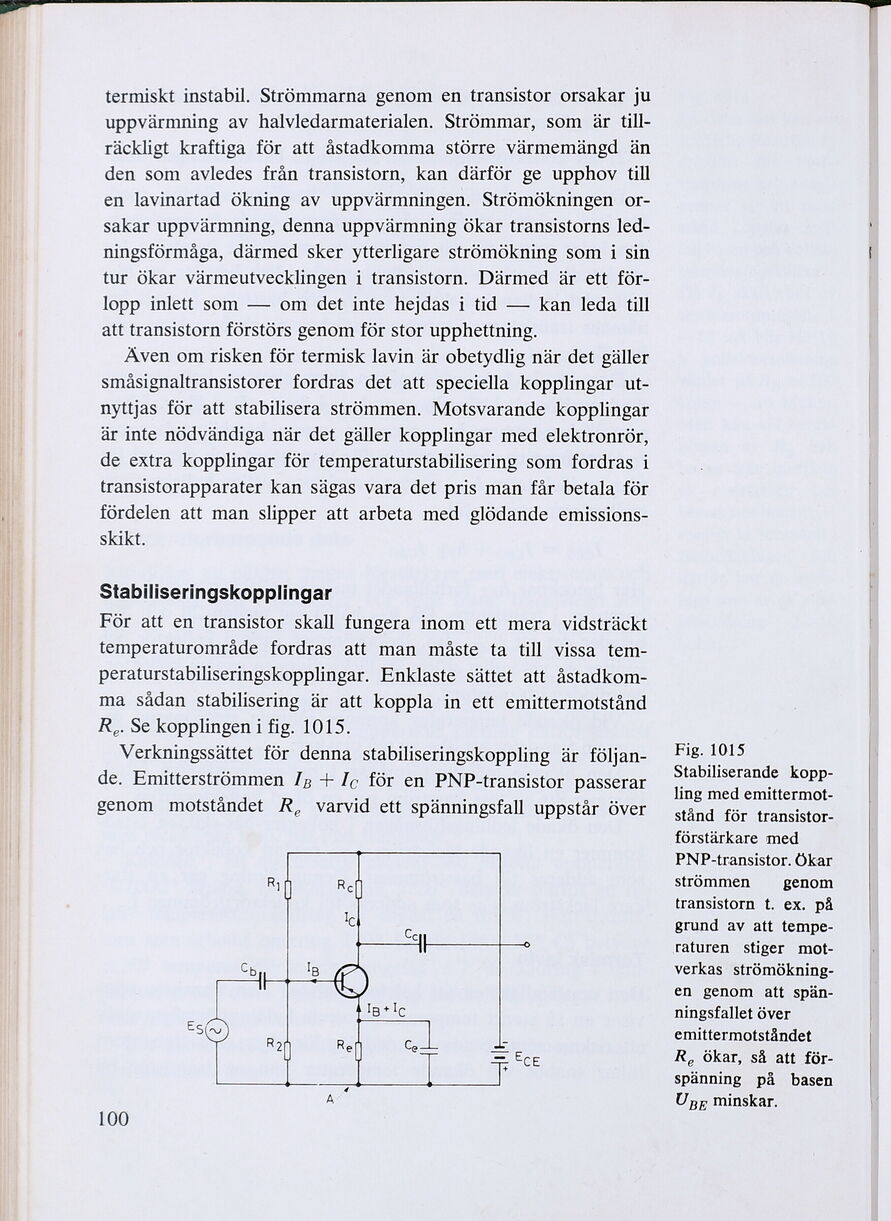

Fig. 1015
Stabiliserande kopp-
ling med emittermot-
stånd för transistor-
förstärkare med
PNP-transistor. Ökar
strömmen genom
transistorn t. ex. på
grund av att tempe-
raturen stiger mot-
verkas strömökning-
en genom att spän-
ningsfallet över
emittermotståndet
R, ökar, så att för-
spänning på basen
Upp minskar.
