— 6
Up —>Ups
linjärt med pålagd spänning, se fig. 1405. Vid ett visst värde
på spänningen Ups kommer emellertid strömmen ZI, att nå ett
mättnadsvärde. Den spänning vid vilken detta inträffar be-
nämnes ”pinch-off-spänning” och betecknas med Up. Vid
denna spänning är strömmen mellan D- och S-elektroden sam-
manträngd i en mycket tunn strömbana. Ytterligare ökning
av spänningen Ups medför endast en obetydlig ökning av
strömmen I, genom transistorn.
Förspänning
Om man sedan i en fälteffekttransistor lägger en viss negativ
förspänning Ug,gs mellan grindelektrod och S-elektrod kommer
den PN-övergång som uppstår mellan grindelektrodens P-le-
dande material och fälteffektkanalens N-ledande material att
bli förspänd 1 backriktningen. Därvid uppstår det mellan N-
materialet och P-materialet en PN-övergång, ett spärrskikt, som
är nästan tömt på fria laddningsbärare, se fig. 1406 a.
Ökas nu den negativa förspänningen på grindelektroden kom-
mer ”bristområdet”, dvs. det område som mer eller mindre
saknar fria laddningsbärare, att sträcka sig allt längre in i
N-materialet, spärrskiktets bredd ökar. Därvid blir den kanal
i N-materialet genom vilken laddningsbärare kan passera från
S-elektrod till D-elektrod allt trängre, se fig. 1406 b. Slutligen
uppnås ett tillstånd då de båda bristområdena tränger in i
varandra, se fig. 1406c. Därvid spärras kanalen helt och ström-
men mellan S- och D-elektrod — frånsett en mycket liten läck-
136

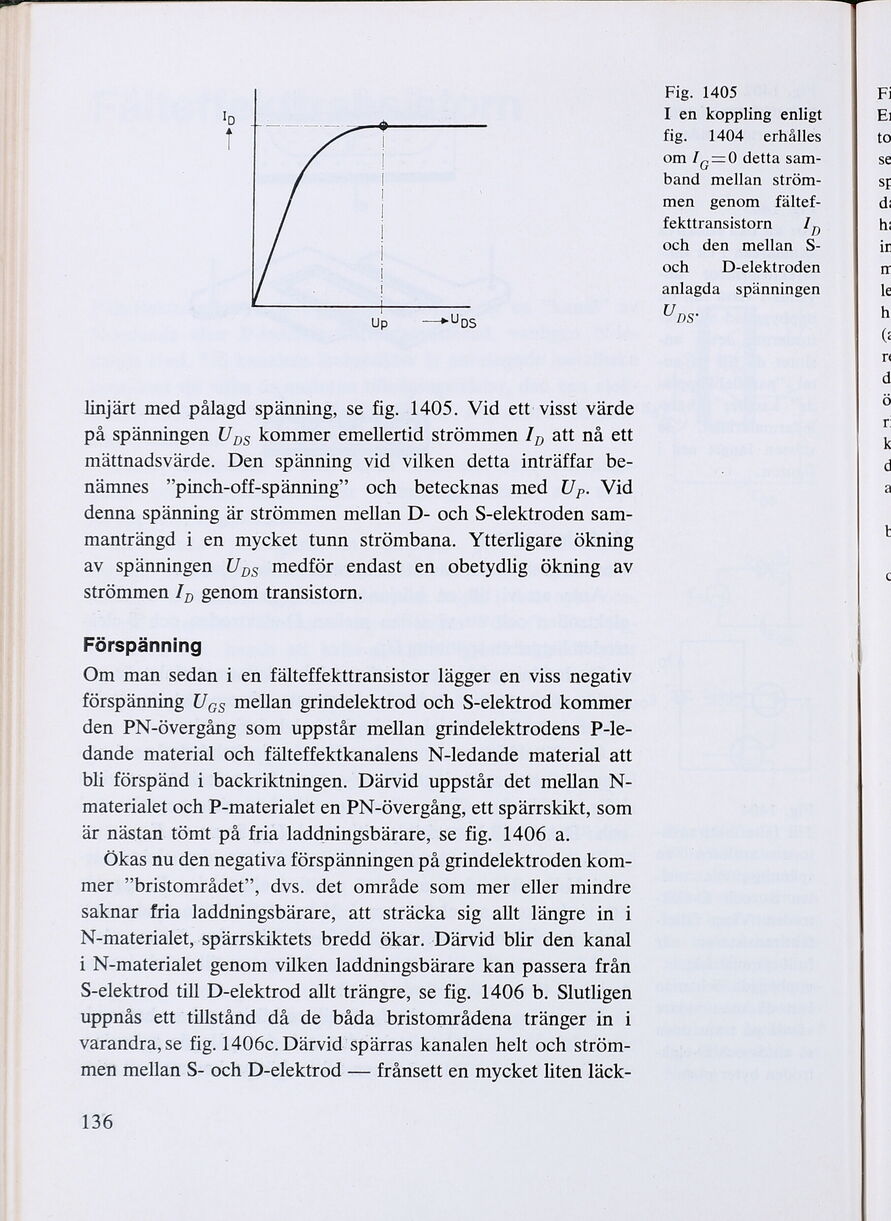

Fig. 1405
I en koppling enligt
fig. 1404 erhålles
om I,=0 detta sam-
band mellan ström-
men genom faältef-
fekttransistorn In
och den mellan S-
och D-elektroden
anlagda spänningen
U pg:
