Värmeavledning från effekttransistorer
Vid effekttransistorer där förlusteffekten till väsentlig del mås-
te avledas genom kylanordningar till den omgivande luften
anges i allmänhet i databladen värdet för R,;,. Värdet för R;;,
anges däremot mera sällan för dessa transistorer.
Vissa fabrikanter anger inte garanterade värden för T;;,
utan den max. tillåtna drifttemperaturen T;,., för spärrskik-
tet samt det max. tillåtna genomsnittsvärdet på den elektriska
effekt som får förbrukas i transistorn (= Poc,,.,) vid viss tem-
peratur T; hos transistorhöljet.
Ur T;navs Tjmaz OCh Pomar kan värdet på R,;, beräknas. Man
har nämligen följande samband
Rjjn SR ATBRomar = (Tjmar — TBG mar
Kyldon för småsignaltransistorer
Termiska resistansen R,,, för kyldon avsedd att trängas på
transistorhöljen av typ TOS anges i fig. 1604. I samma fig.
anges även termiska resistansen R,,, för transistorhöljet TOS.
Termiska Öövergångsresistansen R,,, hölje-kyldon för de i
denna fig. angivna kyldonen är av storleksordningen ca 3?
Riha
C/wl
1004
ck fe
40-
204
NF 205 NE 207 NF 203
152

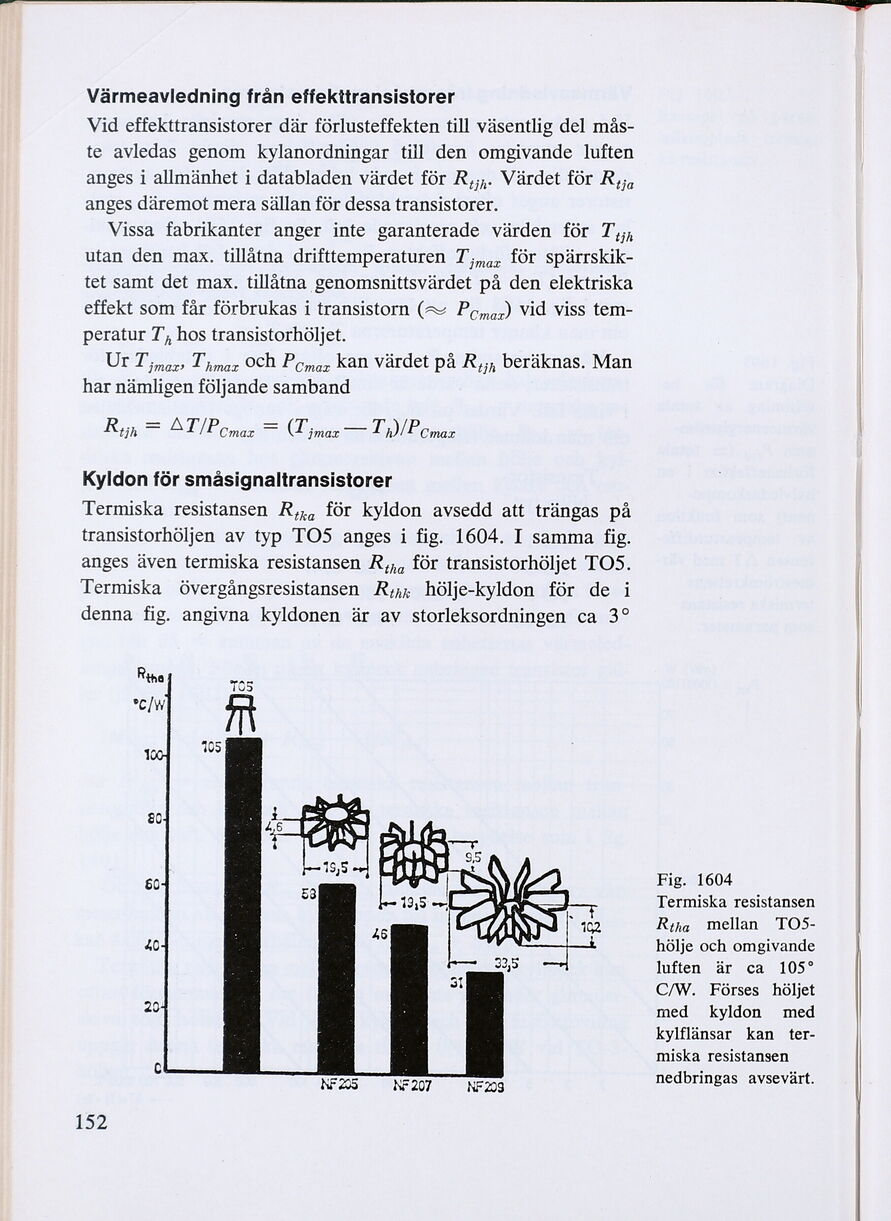

Fig. 1604
Termiska resistansen
Reha mellan TOS-
hölje och omgivande
luften är ca 105”
C/W. Förses höljet
med kyldon med
kylflänsar kan ter-
miska resistansen
nedbringas avsevärt.
